Componentes protegidos

Amperaje del fusible

Número de fusible o

relevador

Tren motriz y módulo de control del tren
motriz híbrido mantienen la alimentación
activa.

10A

1

18

Módulo de batería.

Dirección electrónica servoasistida de
marcha/arranque.

10A

1

19

Control de crucero adaptable.

10A

1

20

Interruptor de transmisión de marcha o
arranque.

15A

1

21

Inversor de HEV.

No se usa (repuesto).

5A

1

22

Marcha o arranque: sistema de información
sobre puntos ciegos, cámara retrovisora,
control de crucero adaptable, pantalla de
alertas, cambiador.

15A

1

23

Bomba de aceite de la transmisión de
marcha/arranque.

10A

1

24

Sistema de frenos antibloqueo de marcha/
arranque.

10A

2

25

Módulo de control del tren motriz de
marcha/arranque.

10A

2

26

Solenoide de la tapa de combustible.

10A

1

27

No se usa (repuesto).

20A

1

28

No se usa (repuesto).

20A

1

29

No se usa.

—

30

No se usa.

—

31

Relevador de ventilador modulado por
ancho de pulso HEV/PHEV.

—

32

No se usa.

—

33

No se usa.

—

34

Componentes protegidos

Amperaje del fusible

Número de fusible o

relevador

Ventilador del cargador.

15A

1

35

Ventilador del módulo de control electró-
nico de la batería HEV.

15A

1

36

No se usa.

—

37

Relevador de la bomba de vacío N.° 1.

—

38

Relevador de la bomba de vacío N.° 2.

—

39

Relevador de la bomba de combustible.

—

40

Relevador del claxon.

—

41

No se usa.

—

42

No se usa (repuesto).

10A

1

43

No se usa.

—

44

Monitor de la bomba de vacío.

5A

1

45

Anillo de luz del puerto de carga.

10A

2

46

Interruptor de activación/desactivación de
los frenos.

10A

2

47

Claxon.

20A

1

48

Monitor del flujo de aire.

5A

1

49

Alimentación del vehículo de contenido
híbrido 5.

15A

1

50

Ventilador del módulo de control de
energía de la batería.

Alimentación del vehículo de contenido
híbrido 1.

15A

2

51

Módulo de control del tren motriz híbrido.

Alimentación del vehículo de contenido
híbrido 2.

15A

2

52

Módulo de control de energía de la batería.

No se usa (repuesto).

10A

1

53

Componentes protegidos

Amperaje del fusible

Número de fusible o

relevador

Alimentación del vehículo de contenido
híbrido 3.

10A

2

54

Bomba de refrigerante.

Alimentación del vehículo de contenido
híbrido 4.

10A

2

55

Compresor del aire acondicionado.
Calefacción de coeficiente positivo de
temperatura (PHEV).
Sensor de humedad (PHEV).

1

Microfusible.

2

Microfusible doble.

3

Fusible tipo M.

Caja de distribución eléctrica - Parte
inferior

E145983

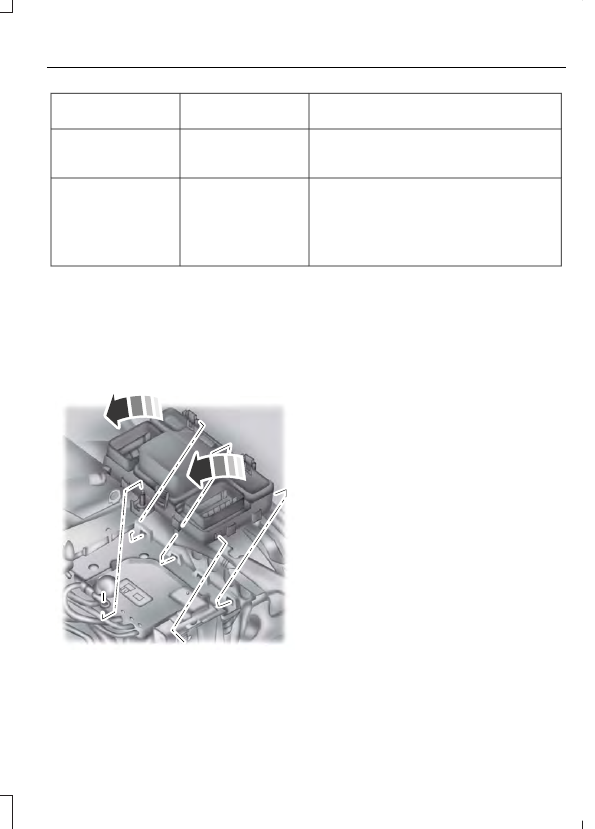

Hay fusibles en la parte inferior de la caja
de fusibles. Haga lo siguiente para tener
acceso a la parte inferior de la caja de
fusibles:

1.

Libere los dos seguros ubicados a
ambos lados de la caja de fusibles.

2. Levante el lado interior de la caja de

fusibles de su soporte.

3. Desplace la caja de fusibles hacia el

centro del compartimento del motor.

4. Gire el lado exterior de la caja de

fusibles para tener acceso a la parte
inferior.

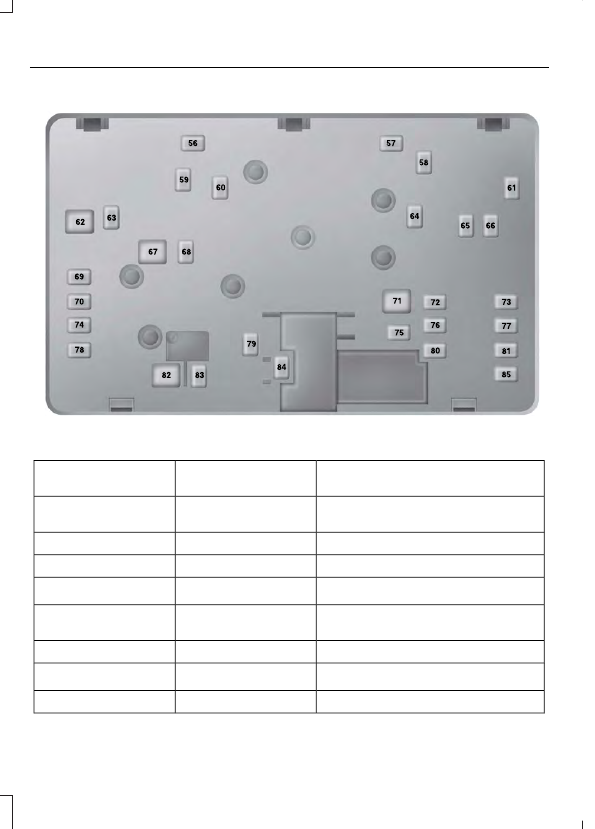

E144949

Componentes protegidos

Amperaje del fusible

Número de fusible o

relevador

Alimentación de la bomba de
combustible.

30A

1

56

No se usa.

—

57

No se usa.

—

58

Relevador de la bomba de vacío.

40A

1

59

Ventilador modulado por ancho de
pulso.

40A

2

60

No se usa.

—

61

Módulo de control de la carrocería 1.

50A

2

62

No se usa.

—

63
