Ford Fusion Hybrid (2012). Manuel - partie 72

Emplacement

du fusible ou

du relais

Intensité

Circuits protégés

5

10 A

Éclairage du clavier,
interverrouillage du levier
sélecteur

6

20 A

Clignotants, feux de freinage

7

10 A

Feux de croisement (gauche)

8

10 A

Feux de croisement (droit)

9

15 A

Éclairage d’accueil

10

15 A

Rétroéclairage, lampes dirigées
vers le sol

11

10 A

Inutilisé (rechange)

12

7,5 A

Rétroviseurs extérieurs à réglage
électrique

13

5 A

Module SYNC

MD

14

10 A

Lampe EFP, module à boutons de
commande radio et
chauffage-climatisation, écran de
navigation, affichage central
d’information, module GPS

15

10 A

Chauffage-climatisation

16

15 A

Inutilisé (rechange)

17

20 A

Serrures de porte et ouverture du
coffre

18

20 A

Sièges chauffants

19

25 A

Amplificateur

20

15 A

Connecteur de diagnostic
embarqué

21

15 A

Phares antibrouillard

22

15 A

Feux de position avant, feux de
stationnement, éclairage de la
plaque d’immatriculation

23

15 A

Feux de route

Dépannage

290

Emplacement

du fusible ou

du relais

Intensité

Circuits protégés

24

20 A

Avertisseur sonore

25

10 A

Lampes de lecture/relais
antidécharge

26

10 A

Alimentation de la batterie du
tableau de bord

27

20 A

Commutateur d’allumage

28

5 A

Circuit de détection de lancement
radio

29

5 A

Alimentation de démarrage du
tableau de bord

30

5 A

Inutilisé (rechange)

31

10 A

Inutilisé (rechange)

32

10 A

Module de commande des
dispositifs de protection

33

10 A

Inutilisé (rechange)

34

5 A

Inutilisé (rechange)

35

10 A

Sonar de recul, système de
surveillance des angles morts,
sièges chauffants, caméra de
marche arrière, convertisseur
continu-alternatif 110V

36

5 A

Émetteur-récepteur du système
antidémarrage PATS)

37

10 A

Capteur d’humidité

38

20 A

Amplificateur d’extrêmes-graves

39

20 A

Radio

40

20 A

Inutilisé (rechange)

41

15 A

Rétroviseur antiéblouissement à
réglage automatique, toit ouvrant
transparent, compas, éclairage
ambiant

Dépannage

291

Emplacement

du fusible ou

du relais

Intensité

Circuits protégés

42

10 A

Direction assistée à commande
électronique

43

10 A

Inutilisé (rechange)

44

10 A

Diode d’alimentation en
carburant/module de commande
du groupe motopropulseur

45

5 A

Lunette arrière chauffante et
bobine de relais du ventilateur,
lave-glace

46

7,5 A

Module de capteur de poids du
passager, témoin de neutralisation
du sac gonflable du passager

47

Disjoncteur 30 A Glaces à commande électrique

48

-

Relais d’alimentation prolongée
des accessoires

Boîtier de distribution électrique

Le boîtier de distribution électrique est situé dans le compartiment
moteur. Le boîtier de distribution électrique contient des fusibles haute
intensité qui protègent les principaux circuits électriques de votre
véhicule contre les surcharges.

AVERTISSEMENT : Débranchez toujours la batterie avant de
faire l’entretien des fusibles haute intensité.

AVERTISSEMENT : Afin de réduire les risques de chocs
électriques, remettez toujours le couvercle du boîtier de

distribution électrique en place avant de rebrancher la batterie ou de
remplir les réservoirs de liquide.

Si la batterie a été débranchée et rebranchée, consultez la section
Batterie du chapitre Entretien et caractéristiques.

Dépannage

292

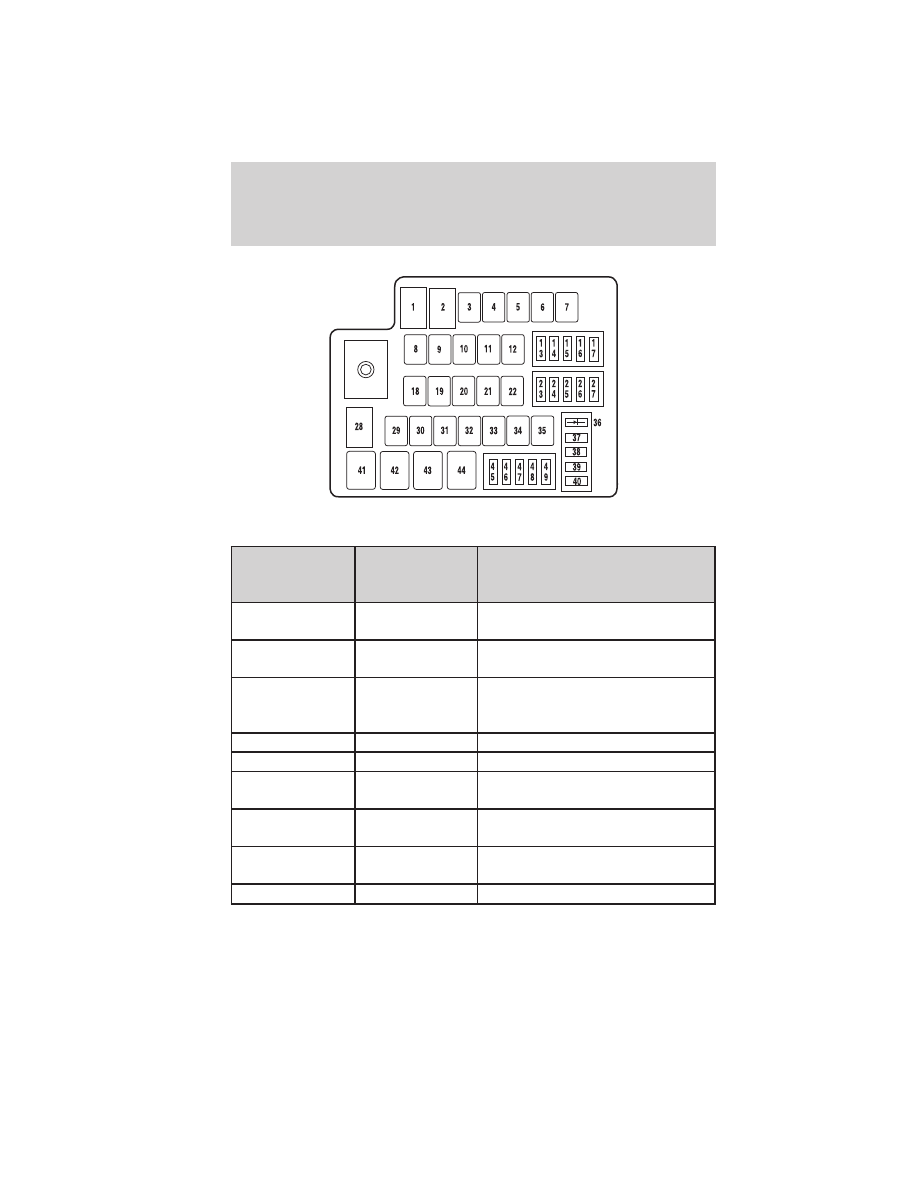

Les fusibles à haute intensité sont identifiés comme suit :

Emplacement

du fusible ou

du relais

Intensité

Circuits protégés

1

50 A*

Direction assistée à commande
électronique B+

2

50 A*

Direction assistée à commande
électronique B+

3

40 A*

Module de commande du groupe
motopropulseur (alimentation du
relais aux 5)

4

-

Inutilisé

5

-

Inutilisé

6

40 A*

Dégivreur arrière (alimentation du
relais aux 4)

7

30 A*

Pompe à dépression(alimentation
du relais aux 6)

8

50 A*

Pompe à contrôleur du système
de freinage

9

20 A*

Essuie-glace, lave-glace

Dépannage

293
