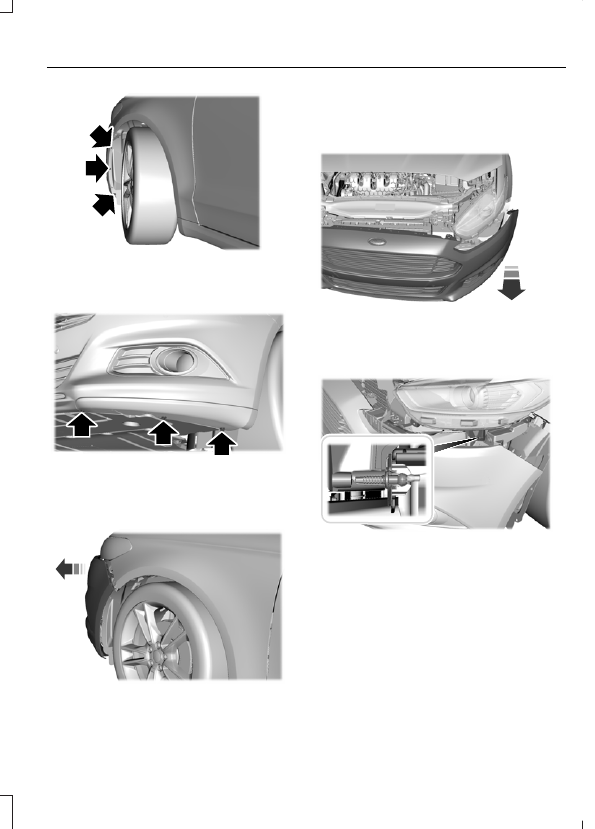

6. Quite los tres accesorios de sujeción

inferiores del alojamiento de las
ruedas.

E159696

7.

Quite los tres accesorios de sujeción
inferiores de la cubierta de la defensa
delantera, solo los del lado del faro que
se va a reparar.

E159697

8. Retire de la salpicadera la cubierta de

la defensa delantera y hale la
salpicadera 1.2 pulgadas (3
centímetros) hacia fuera.

E159698

9. Desde la parte delantera del vehículo,

hale 4 pulgadas (10 centímetros) hacia
adelante la cubierta de la defensa
delantera.

E159699

10.

Hale hacia afuera cuidadosamente
el conjunto de faro para liberarlo del
punto inferior de enganche.

11.

Eleve cuidadosamente el faro y
desmóntelo del vehículo.

12.

Desconecte el conector eléctrico.

263

Fusion/Mondeo (CC7) , esMEX

Mantenimiento

CAMBIO DE FOCOS

Reemplazo de los focos de los
faros

ALERTA

Manipule cuidadosamente los focos
de los faros de halógeno y
manténgalos fuera del alcance de

los niños. Tome el foco únicamente por la
base plástica, y nunca toque el cristal. El
aceite de las manos podría hacer que el
bulbo se quiebre la próxima vez que se
enciendan los faros.

Nota: si toca el foco accidentalmente, debe
limpiarlo con alcohol desnaturalizado antes
de instalarlo.

A

B

C

D

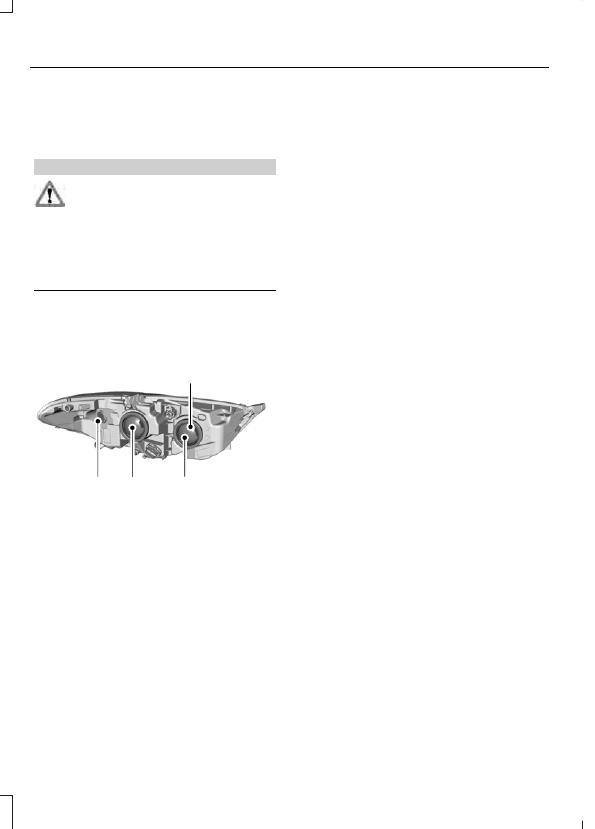

E159753

Conjunto de faro:
A. Foco de luz de posición lateral
B. Foco de luz alta de faro
C. Foco de luz baja de faro
D. Foco de luz de

estacionamiento/direccional delantera

Reemplazo de focos de luces altas de
faros

1.

Desmonte el conjunto de faro.

2. Retire la tapa de servicio.

3. Desconecte el conector eléctrico.

4. Gire el foco en sentido antihorario y

extráigalo del conjunto de faro.

5. Instale el bulbo nuevo en orden inverso.

Reemplazo de focos de luces bajas de
faros

1.

Desmonte el conjunto de faro.

2. Retire la tapa de servicio.

3. Desconecte el conector eléctrico.

4. Libere el resorte de retención y extraiga

del conjunto de faro el foco.

5. Instale el bulbo nuevo en orden inverso.

Reemplazo de focos de luces
delanteras de
estacionamiento/señales
direccionales

1.

Desmonte el conjunto de faro.

2. Gire el conjunto de foco en sentido

antihorario y extráigalo del conjunto de
faro.

3. Extraiga del portafocos el foco.

4. Instale el bulbo nuevo en orden inverso.

Reemplazo de focos de luces de
posición laterales

1.

Desmonte el conjunto de faro.

2. Retire la tapa de servicio.

3. Oprima las lengüetas del portafocos y

desmonte el portafocos y el foco como
una unidad.

4. Extraiga del portafocos el foco.

5. Instale el bulbo nuevo en orden inverso.

Reemplazo de focos de luces
traseras, de luces de freno, de la
tercera luz de freno y de las luces
direccionales

Dichas luces incorporan fuentes de luz de
LED en su construcción. Para
reemplazarlas, acuda a su concesionario
autorizado.

264

Fusion/Mondeo (CC7) , esMEX

Mantenimiento

Reemplazo de focos de luces de
reversa

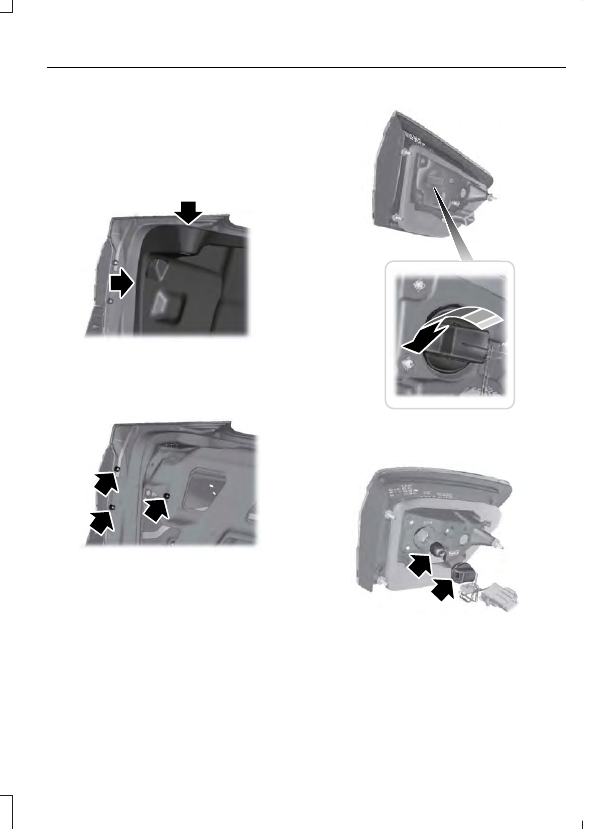

1.

Asegúrese de que el control de las
luces esté en la posición de luces
apagadas.

2. Abra la tapa del portaequipaje.

E145777

3. Quite los pasadores de empuje y vuelva

a colocar en posición la vestidura
lateral de la carrocería interior.

E145778

4. Quite las tres tuercas del conjunto de

la luz.

5. Hale cuidadosamente el ensamble de

luz para separarlo del vehículo.

E145779

6. Gire el portafocos hacia la izquierda y

desmonte el portafocos.

E145780

7.

Separe el foco de su portafocos.

Instale el bulbo nuevo en orden inverso.

265

Fusion/Mondeo (CC7) , esMEX

Mantenimiento

Reemplazo del bulbo de la luz del
portaplacas

3

2

1

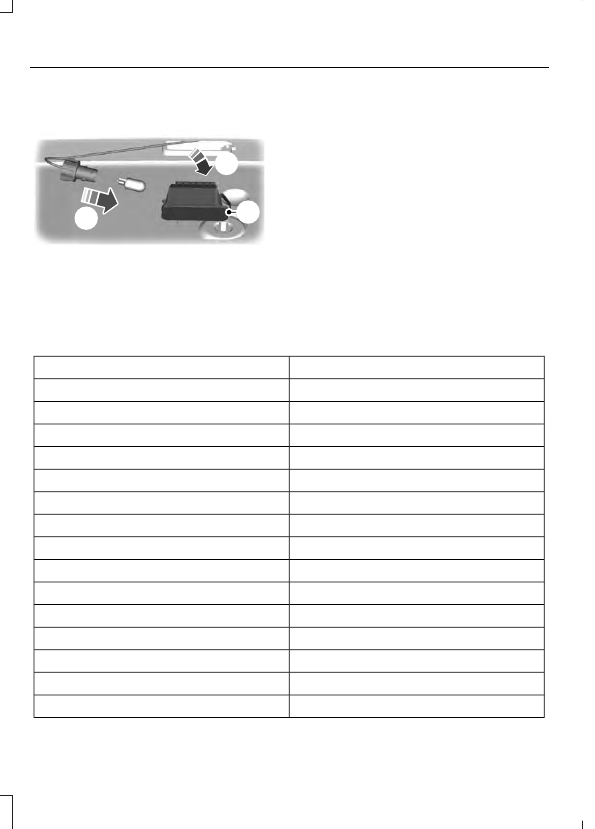

E72789

1.

Libere con cuidado el clip de resorte.

2. Desmonte la luz.

3. Retire el foco.

Instale el bulbo nuevo en orden inverso.

TABLA DE ESPECIFICACIONES
DE LOS FOCOS

Los focos de reemplazo se especifican en
la tabla a continuación. Los focos de los
faros delanteros deben tener una marca
de autorización del “D.O.T.” (para América
del Norte), y para asegurar que proveen el
desempeño, brillo y patrón de luz
correctos, y que provean un nivel de
visibilidad que brinde buenas condiciones
de seguridad. El uso de los focos correctos
evita daños al conjunto de la luz y
preservan la garantía del conjunto, además
de proporcionar una buena calidad de la
iluminación durante la vida del foco.

Nombre comercial

Función

H7LL

*Luces altas de los faros (halógenas)

H11LL

*Luces bajas de los faros (halógenas)

LED

*Luces laterales de posición (delanteras)

W5W

*Luces de estacionamiento (delanteras)

PWY24W

*Luces direccionales (delanteras)

H11

*Faros de niebla (delanteros)

LED

*Luces trasera y de freno (serie alta)

LED

*Luces traseras y de freno (serie baja)

921

Luces de reversa

LED

*Luces direccionales - traseras (serie alta)

LED

*Luces direccionales - traseras (serie baja)

LED

*Luces laterales de posición (traseras)

W5W

Luz de placa

W5W o LED**

*Luz del portaequipaje

LED

*Tercera luz de freno
