Ford Fusion (2018). Manuel - partie 68

Boîtier de distribution électrique -
partie inférieure

Des fusibles se trouvent sur la partie
inférieure de la boîte à fusibles. Pour
accéder à la partie inférieure de la boîte à
fusibles :

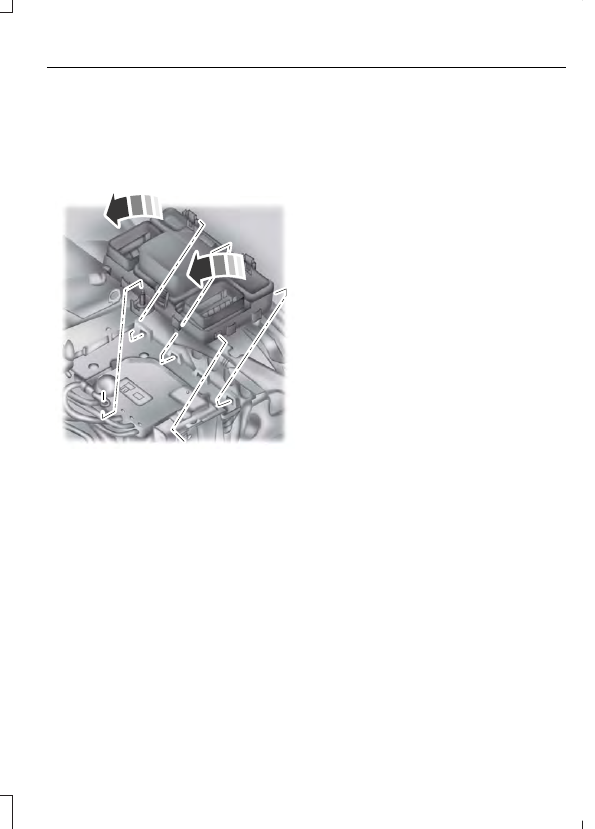

E145983

1.

Dégagez les deux loquets de chaque
côté de la boîte à fusibles.

2. Soulevez le côté intérieur de la boîte à

fusibles du socle.

3. Déplacez la boîte à fusibles vers le

centre du compartiment moteur.

4. Faites pivoter le côté extérieur de la

boîte à fusibles pour accéder à la partie
inférieure.

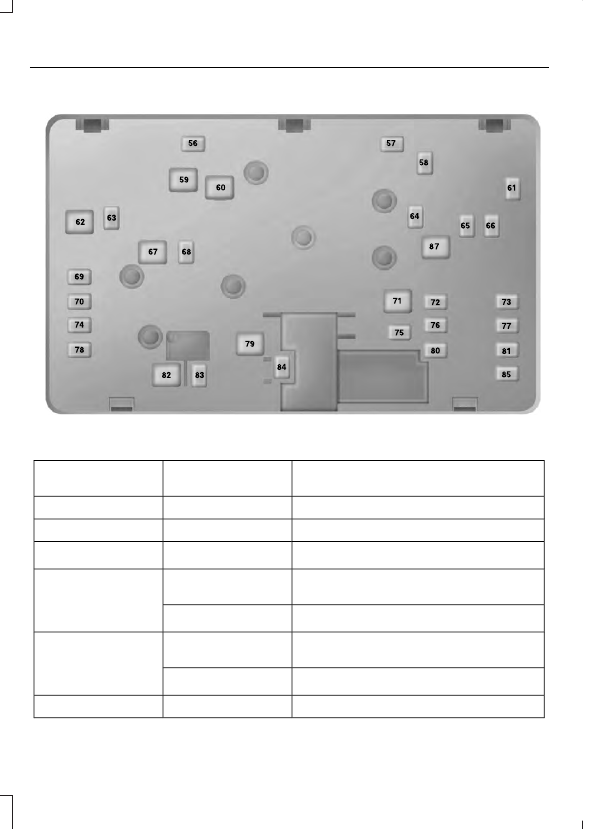

E190798

Composants protégés

Intensité

Numéro de fusible ou

relais

Non utilisé.

—

56

Non utilisé.

—

57

Alimentation de pompe à carburant.

30 A

1

58

Motoventilateur 3 (moteurs 1,5 L, 2,0 L et
2,5 L).

30 A

2

59

Motoventilateur 3 (moteur 3,0 L).

40 A

2

Motoventilateur 1 (moteurs 1,5 L, 2,0 L et
2,5 L).

30 A

2

60

Motoventilateur 1 (moteur 3,0 L).

40 A

2

Non utilisé.

—

61

Composants protégés

Intensité

Numéro de fusible ou

relais

Module de commande de carrosserie 1.

50 A

2

62

Motoventilateur 2 (moteurs 1,5 L, 2,0 L et
2,5 L).

25 A

1

63

Motoventilateur 2 (moteur 3,0 L).

30 A

1

Non utilisé (rechange).

30 A

1

64

Siège chauffant avant.

20 A

1

65

Non utilisé (rechange).

15 A

1

66

Module de commande de carrosserie 2.

50 A

2

67

Lunette arrière chauffante.

40 A

1

68

Soupapes de freinage antiblocage.

30 A

1

69

Siège passager.

30 A

1

70

Non utilisé.

—

71

Pompe à huile de boîte de vitesses.

20 A

1

72

Sièges arrière chauffants.

20 A

1

73

Module de siège conducteur.

30 A

1

74

Moteur des essuie-glaces 1.

25 A

1

75

Non utilisé (rechange).

30 A

1

76

Module de siège à régulation de tempéra-
ture.

30 A

1

77

Non utilisé.

—

78

Ventilateur d'habitacle.

40 A

2

79

Moteur des essuie-glaces 2.

25 A

1

80

Convertisseur continu-alternatif.

40 A

1

81

Composants protégés

Intensité

Numéro de fusible ou

relais

Non utilisé.

–

82

Levier-sélecteur TRCM.

20 A

1

83

Solénoïde de démarreur.

30 A

1

84

Non utilisé (rechange).

30 A

1

85

Non utilisé (rechange).

30 A

1

86

Pompe de freins antiblocage.

60 A

2

87

1

 Fusible MCASE.

2

Fusible JCASE.

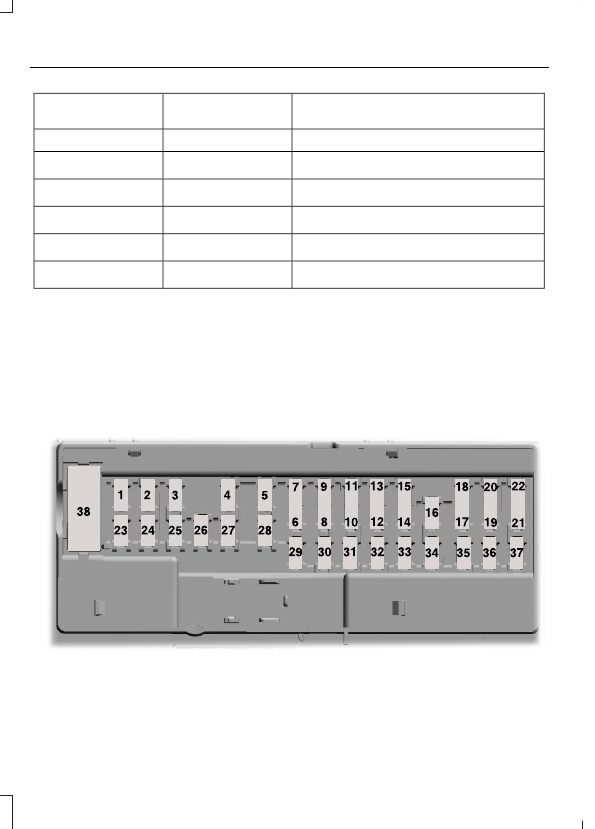

Porte-fusibles de l'habitacle

Le porte-fusibles se trouve sous la planche
de bord, à gauche de la colonne de
direction.

Nota :  Pour faciliter l'accès au
porte-fusibles, retirez l'élément de garniture
de finition.

E145984
