CHANGEMENT DES BALAIS
D’ESSUIE-GLACE ARRIÈRE

Nota :  Ne tenez pas le balai d'essuie-glace
lorsque vous soulevez le bras d'essuie-glace.

Nota :  Assurez-vous que le bras
d'essuie-glace ne se rabat pas contre le
pare-brise lorsque le balai d'essuie-glace
n'y est plus accroché.

1.

Levez le bras d'essuie-glace.

E130060

3

2

2. Faites légèrement pivoter le balai

d'essuie-glace.

3. Dégagez le balai d'essuie-glace du bras

d'essuie-glace.

4. Retirez le balai d'essuie-glace.

5. Pour la repose, procédez dans l'ordre

inverse de la dépose.

Nota :  Assurez-vous que le balai
d'essuie-glace se verrouille en place.

RÉGLAGE DES PHARES

Réglage vertical

Si votre véhicule a été accidenté, faites
vérifier le réglage des phares par un
concessionnaire autorisé.

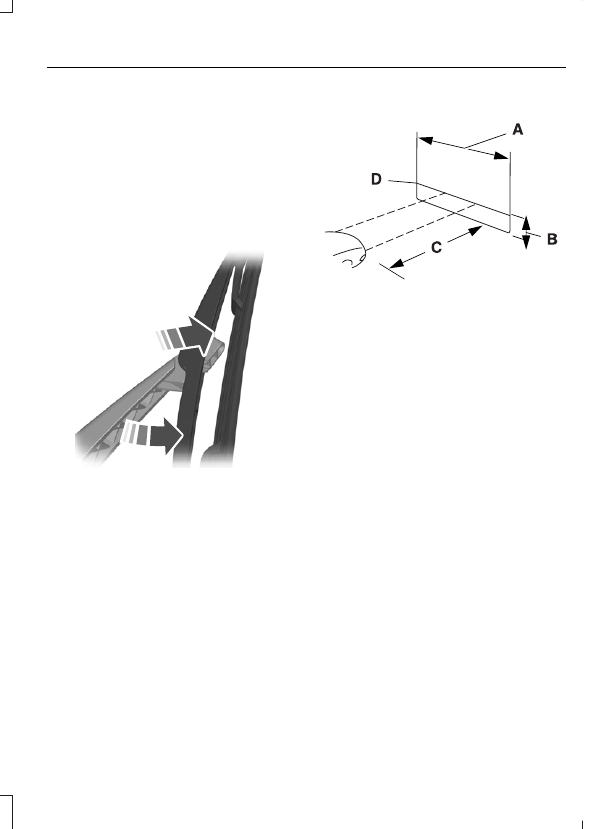

Cible de réglage des phares

E142592

2,4 m (8 pi)

A

Du sol au centre de l'ampoule de
feu de croisement du phare

B

7,6 m (25 pi)

C

Ligne de référence horizontale

D

Procédure de réglage vertical des
phares

1.

Garez votre véhicule sur une surface
plane, à environ 7,6 m (25 ft) d'un mur
ou d'un écran.

2. Mesurez la distance entre le sol et le

centre de l'ampoule de feu de
croisement du phare, puis tracez une
ligne de référence horizontale de 2,4 m
(8 ft) sur le mur ou l'écran à cette
hauteur.

E199411

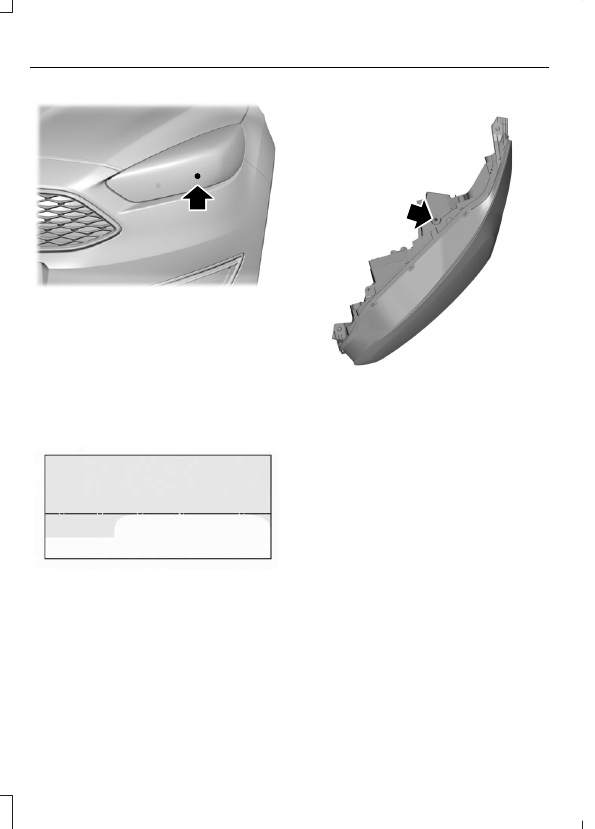

Nota :  La lentille présente parfois un repère
d'identification permettant de localiser plus
facilement le centre de l'ampoule.

Nota :  Pour mieux voir le faisceau de
lumière lors du réglage d'un phare, vous
pouvez obstruer la lumière de l'autre phare.

3. Allumez les feux de croisement et

ouvrez le capot.

E142465

4. Sur la paroi ou sur la surface, vous

remarquerez une zone lumineuse de
haute intensité au niveau du haut du
faisceau lumineux. Si le bord supérieur
de la zone lumineuse de haute intensité
plate n'est pas sur la ligne de référence
horizontale, réglez le phare.

E164485

5. Repérez le régleur vertical de chaque

phare. Tournez la vis de réglage dans
l'un ou l'autre sens avec un outil
approprié tel qu'un tournevis ou une
douille hexagonale pour régler le phare
dans le sens vertical. Le rebord
horizontal de la zone de haute intensité
doit toucher la ligne de repère
horizontale.

6. Fermez le capot et éteignez les phares.

Réglage horizontal

La portée horizontale du faisceau de phare
de votre véhicule n'est pas réglable.

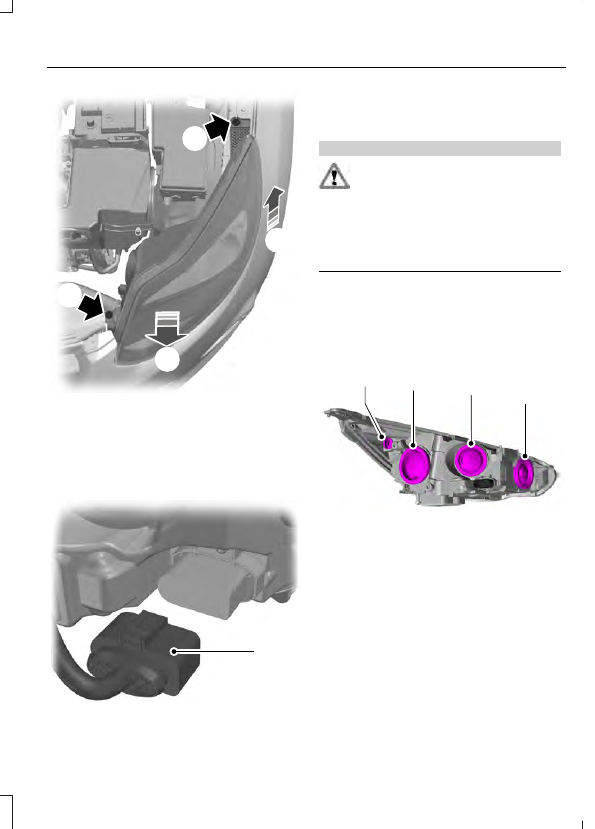

DÉPOSE D'UN PHARE

1.

Ouvrez le capot.  Voir Ouverture et
fermeture du capot (page 239).

E133215

2

2

4

3

2. Déposez les vis.

3. Tirez le bloc optique aussi loin que

possible vers l'avant du véhicule pour
le dégager du point de fixation inférieur.

4. Levez la partie extérieure du phare et

déposez-le.

E133750

5

5. Débranchez le connecteur.

REMPLACEMENT D'UNE
AMPOULE

AVERTISSEMENT

Manipulez les ampoules des phares
à halogène avec soin et gardez-les
hors de la portée des enfants. Tenez

l'ampoule uniquement par son culot en
plastique et n'en touchez pas le verre.
L'huile qui se trouve naturellement sur vos
mains provoquerait le bris de l'ampoule au
moment de l'allumage des phares.

Nota :  Si vous touchez accidentellement
l'ampoule, nettoyez-la avec de l'alcool à
friction.

Phare

E184152

B

A

C

D

Ampoule de feu de position
latéral.

A.

Ampoule de feu de croisement.

B.

Ampoule de feu de route.

C.

Ampoule de clignotant. Phare de
virage.

D.

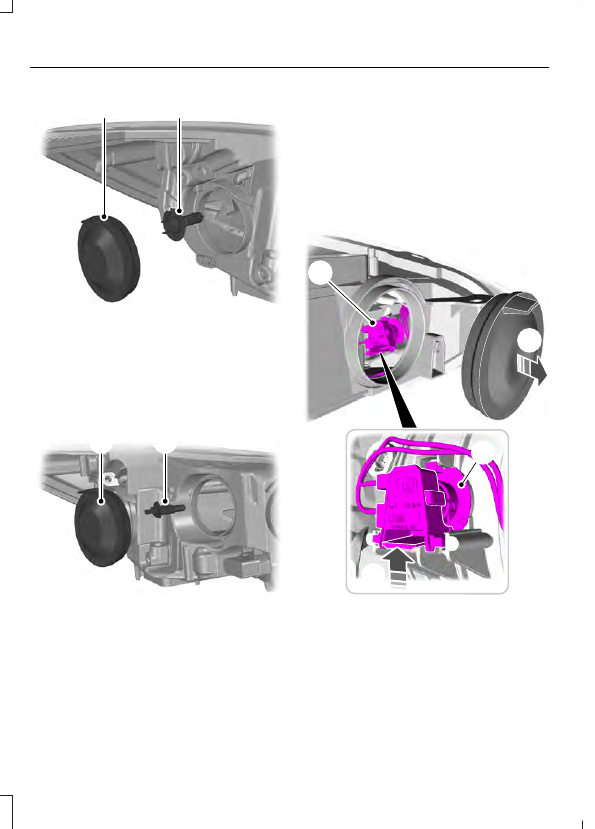

Feu de croisement

1.

Déposez le phare.  Voir Dépose d'un
phare (page 256).

E133106

2

4

2. Retirez le couvercle soigneusement.

3. Débranchez le connecteur.

4. Détachez le clip et retirez l'ampoule.

Feu de route

1.

Déposez le phare.  Voir Dépose d'un
phare (page 256).

E133105

2

4

2. Retirez le couvercle soigneusement.

3. Débranchez le connecteur.

4. Détachez le clip et retirez l'ampoule.

Phares avec lampes à décharge

Si votre véhicule est équipé de phares avec
lampe à décharge, veuillez noter que ces
lampes sont à haute tension.  Contactez
un concessionnaire autorisé.

Phare de virage (selon l'équipement)

1.

Retirez le phare.  Voir Dépose d'un
phare (page 256).

3

2

3

4

E221808

2. Retirez le couvercle soigneusement.

3. Enfoncer l'attache pour retirer le

porte-ampoule.

4. Retirez le porte-ampoule en le tirant

bien droit.

5. Retirez l'ampoule en la tirant bien

droite.
