Circuits commutés

Type de

relais

Relais

Ventilateur de refroidisseur intermédiaire.

Micro-relais

R1

Avertisseur sonore.

Micro-relais

R2

Dégivreur de pare-brise (pare-brise partiellement chauffé).

Micro-relais

R3

Non utilisé.

-

R4

Essuie-glace arrière.

Micro-relais

R5

Non utilisé.

-

R6

Non utilisé.

-

R7

Alimentation prolongée des accessoires.

Relais

d'alimenta-

tion

R8

Non utilisé.

-

R9

Relais de démarreur.

Mini-relais

R10

Embrayage de climatiseur.

Micro-relais

R11

Relais du ventilateur de refroidissement.

Relais

d'alimenta-

tion

R12

Ventilateur d'habitacle.

Mini-relais

R13

Module de commande du groupe motopropulseur.

Mini-relais

R14

Dégivreur de lunette arrière.

Relais

d'alimenta-

tion

R15

Allumage.

Relais

d'alimenta-

tion

R16

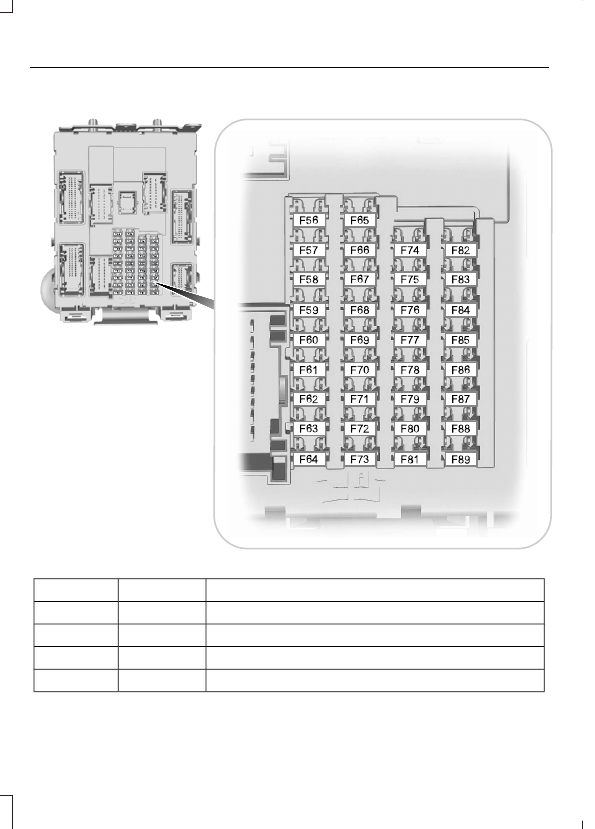

Boîte à fusibles de l'habitacle

E129926

Circuits protégés

Calibre

Fusible

Alimentation de la pompe d'alimentation.

20 A

F56

Non utilisé.

-

F57

Non utilisé (réserve).

-

F58

Alimentation du système antidémarrage.

5 A

F59

Circuits protégés

Calibre

Fusible

Éclairage intérieur, bloc de commandes de porte conduc-
teur, boîte à gants, éclairage ambiant, toit ouvrant trans-
parent à commande électrique.

10 A

F60

Allume-cigare avant.

20 A

F61

Prise de courant de 2e rangée.

Non utilisé (réserve).

-

F62

Non utilisé.

-

F63

Non utilisé.

-

F64

Ouverture de coffre à bagages.

10 A

F65

Serrure de porte conducteur.

20 A

F66

Écran d'information et de divertissement.

7,5 A

F67

Système de positionnement GPS.
Module SYNC.

Non utilisé.

-

F68

Tableau de bord.

5 A

F69

Verrouillage centralisé.

20 A

F70

Climatisation.

7,5 A

F71

Module de commandes au volant.

7,5 A

F72

Résonateur à batterie de secours (système d'alarme).

7,5 A

F73

Système de diagnostic embarqué.

Bloc de phare (phare).

15 A

F74

Antibrouillards avant.

15 A

F75

Feu de recul.

10 A

F76

Pompe de lave-glace.

20 A

F77

Commutateur d'allumage ou bouton de démarrage.

5 A

F78

Boutons de chaîne audio, des feux de détresse et de
verrouillage de porte.

15 A

F79

Toit ouvrant transparent à commande électrique.

20 A

F80

Récepteur radiofréquence.

5 A

F81

Masse de pompe de lave-glace.

20 A

F82

Circuits protégés

Calibre

Fusible

Masse de verrouillage centralisé.

20 A

F83

Masse de déverrouillage de la porte conducteur.

20 A

F84

Surveillance de qualité de tension (KL15).

7,5 A

F85

Module de chauffage de climatiseur à commande
manuelle.
Caméra orientée vers l'avant.
Radio.
Module du toit ouvrant transparent.

Dispositifs de retenue.

10 A

F86

Capteur de poids de l'occupant.

Volant chauffant.

15 A

F87

Non utilisé.

-

F88

Non utilisé.

-

F89

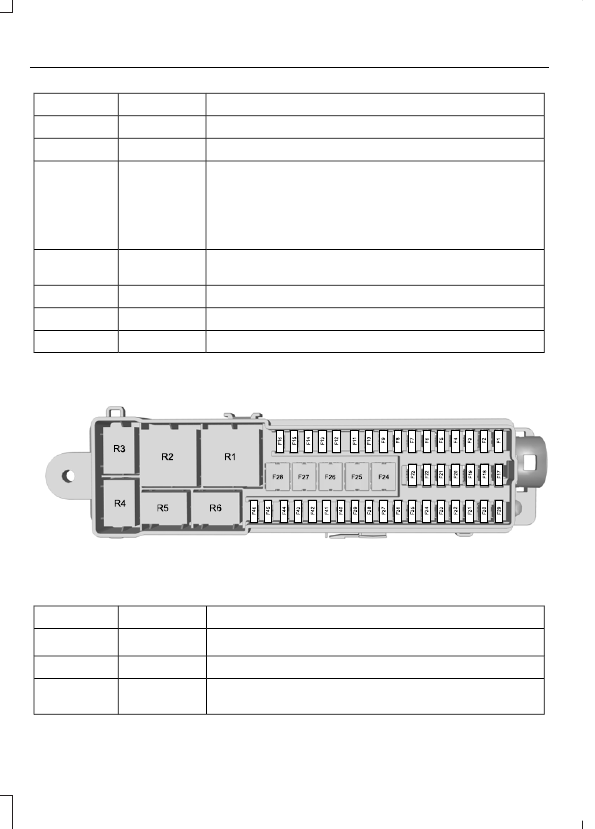

Boîte à fusibles du coffre à bagages.

E129927

Circuits protégés

Calibre

Fusible

Relais d'allumage.

5 A

*

F1

Non utilisé.

-

F2

Poignées de porte de véhicule avec système d'entrée sans
clé.

5 A

*

F3
