Ford Focus (2017). Manual en espanol - parte 55

Circuitos protegidos

Clasifica-

ciones de

amperes

Fusible

No se usa.

-

F45

No se usa.

-

F46

*

Minifusibles

**

Fusibles del cartucho.

Circuitos conmutados

Tipo de rele-

vador

Relevador

Interruptor de encendido.

Relevador de
alimentación

R1

No se usa.

-

R2

No se usa.

-

R3

No se usa.

-

R4

No se usa.

-

R5

No se usa.

-

R6

CAMBIO DE FUSIBLES

Fusibles

ALERTA

Siempre reemplace un fusible por
otro que tenga el amperaje
especificado. El uso de un fusible con

un amperaje mayor puede causar graves
daños al cableado y podría provocar un
incendio.

E217331

Si los componentes eléctricos del vehículo
no funcionan, es posible que se haya
fundido un fusible. Los fusibles fundidos
se reconocen por tener un alambre roto en
su interior. Revise los fusibles
correspondientes antes de reemplazar
algún componente eléctrico.

Tipos de fusible

E207206

Tipo de fusible

Etiqueta

Micro 2

A

Micro 3

B

Maxi

C

Mini

D

Caja M

E

Caja J

F

Caja J, bajo perfil

G

INFORMACIÓN GENERAL

Lleve su vehículo a servicio en forma
regular para ayudar a mantener su valía
de carretera y su valor de reventa. Existe
una gran red de distribuidores autorizados
disponibles para ayudarle con su
experiencia en servicios profesionales.
Creemos que sus técnicos capacitados
especialmente son los mejores calificados
para dar servicio a su vehículo en forma
adecuada y experta. Ellos cuentan con el
respaldo de un amplio rango de
herramientas altamente especializadas,
desarrolladas específicamente para dar
servicio a su vehículo.

Si su vehículo requiere servicio profesional,
un distribuidor autorizado puede
proporcionar las refacciones y el servicio
necesarios. Revise la información de
garantía para saber qué refacciones y
servicios se cubren.

Use solo los combustibles, lubricantes,
líquidos y refacciones recomendados que
cumplan con las especificaciones. Las
refacciones Motorcraft® están diseñadas
y fabricadas para proporcionar el mejor
rendimiento en su vehículo.

Precauciones

•

No trabaje con el motor caliente.

•

Asegúrese que no quede nada
atrapado en las partes en movimiento.

•

No trabaje en un vehículo con el motor
en funcionamiento dentro de un
espacio cerrado, a menos que esté
seguro que tiene suficiente ventilación.

•

Mantenga todas las llamas al
descubierto y cualquier otro material
incandescente (por ejemplo,
cigarrillos) lejos de la batería del
vehículo y de todas las piezas
relacionadas con el sistema de
combustible.

Trabajo con el motor apagado

1.

Coloque el freno de estacionamiento
y cambie a la posición de
estacionamiento (P).

2. Pare el motor.

3. Bloquee las ruedas.

Trabajo con el motor encendido

ALERTA

Para reducir el riesgo de daño al
vehículo y/o quemaduras
personales, no arranque el motor con

el filtro de aire extraído y no lo saque
mientras el motor está funcionando.

1.

Coloque el freno de estacionamiento
y cambie a la posición de
estacionamiento (P).

2. Bloquee las ruedas.

APERTURA Y CIERRE DEL
COFRE

1.

Dentro del vehículo, tire de la manija
de apertura del cofre que está debajo
del lado izquierdo del panel de
instrumentos.

E142457

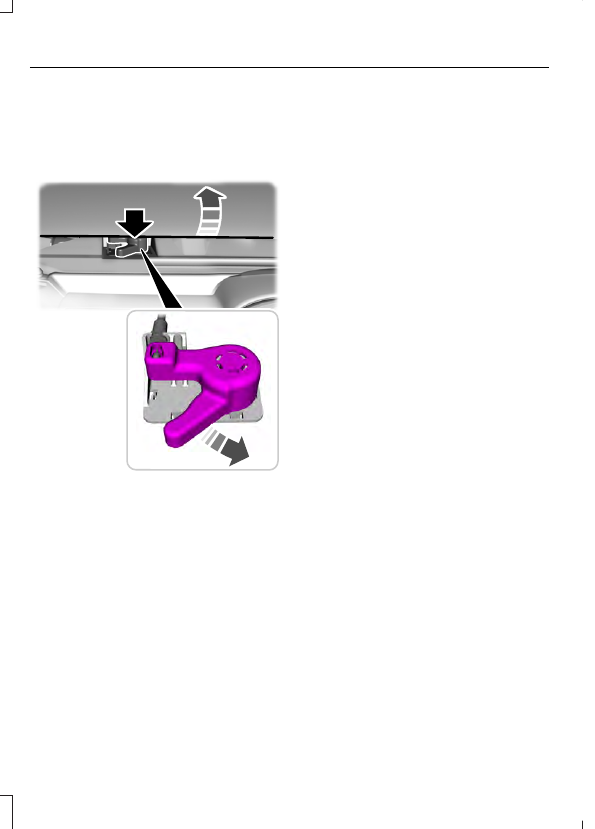

2. Diríjase a la parte delantera del

vehículo y ubique la palanca de
liberación secundaria, debajo del frente
del cofre, a la izquierda del centro, y
empújela hacia la derecha para
liberarla.

E189028

3. Levante el cofre y asegure la tapa con

la varilla de soporte.

4. Para cerrar el cofre, quite la varilla de

soporte de la chapa y asegúrela
correctamente.

5. Baje el cofre y déjelo caer desde una

altura de, al menos, 8 a 12 pulgadas
(20 cm a 30 cm).

Nota: Asegúrese de que el cofre esté
completamente cerrado.
