Body and Frame — 2.5L Duratec-RS (VI5) – Overview

Introduction

With model year 2009.25, the Ford Focus range
is being extended by a particularly
high-performance sporty RS version (Racing
Sport).

The Ford Focus RS uses the 5-cylinder petrol
engine familiar from the Focus ST. The designation
for this power unit is: 2.5L Duratec-RS (VI5). The
2.5L Duratec-RS (VI5) has a power output of 224
kW (305 PS) and a torque of 440 Nm.

The 2.5L Duratec-RS (VI5) engine is supplied in
conjunction with a modified 6-speed manual
transaxle (M66). The differential installed up to now
in the 6-speed manual transmission (M66) has
been replaced with a Quaife(r) limited-slip
differential with automatic torque distribution.

A further modification has been made to the
structure of the front axle. Based on the McPherson
strut and spring assembly layout, the front
suspension is a new development: the so-called
"Revo" axle. Together with a Quaife(r)
limited-differential lock, it reduces the drive
influences on the steering.

Focus RS

E112828

• Two-part rear spoiler with integrated LED (light

emitting diode) stoplamp and rear window
washer jet

• New color-coded front and rear bumpers

• Exterior mirror with integral turn signal lamp

• Side skirts

• RS lettering and trims

• All body ancillary components color-coded as

standard

Body Version

• The Focus RS is available as a 3-door version

G1202520en

501-26-

25

and Tolerance Checks

501-26-

25

DESCRIPTION AND OPERATION

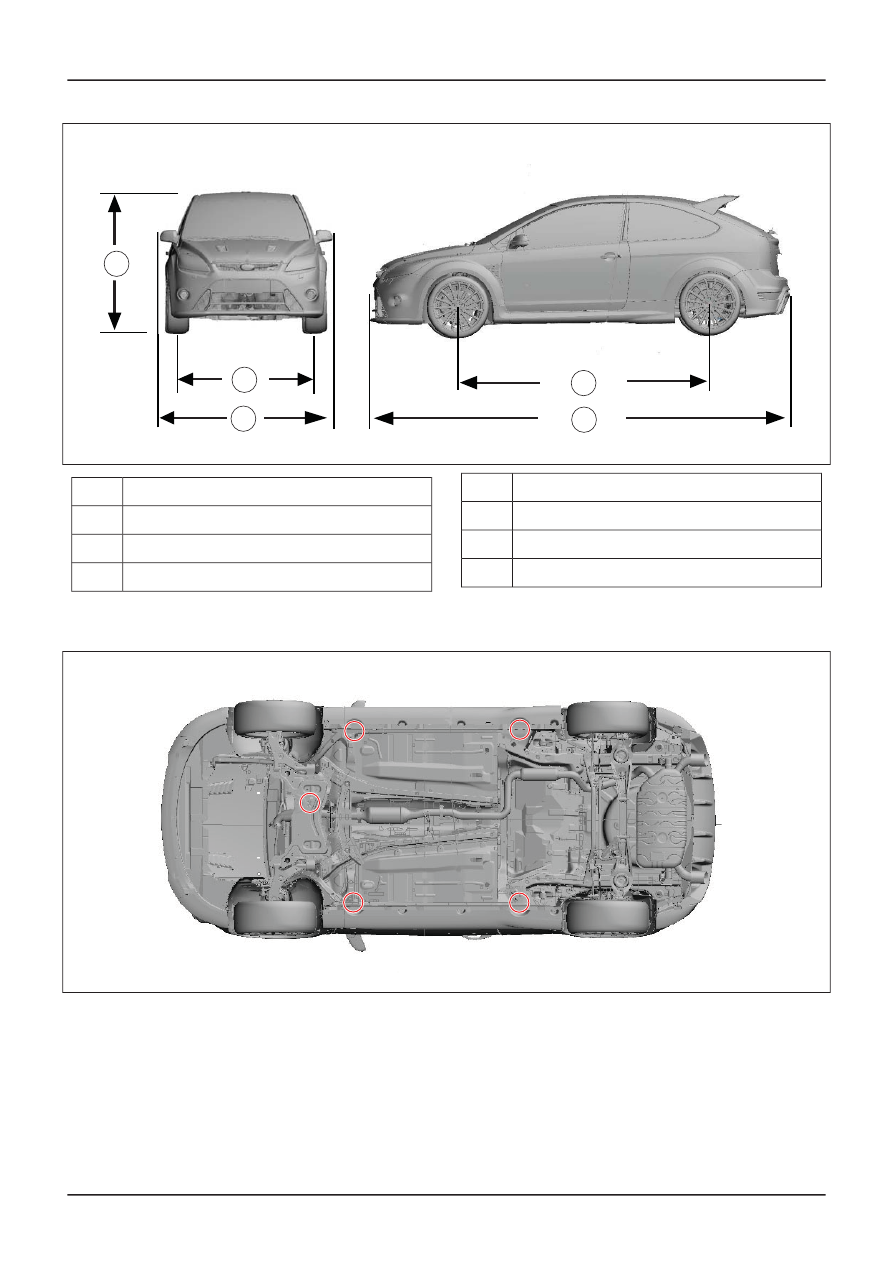

E

A

B

C

E112829

D

Description

Item

Height: 1476 mm

A

Track width, front: 1586 mm

B

Track width, rear: 1587 mm

B

Description

Item

Overall width: 2020 mm

C

Wheel base 2640 mm

D

Overall length: 4402 mm

E

Lifting Points

E112832

• The jacking points for raising the vehicle on a

lifting platform are shown in the graphic.

• The vehicle must only be lifted at the marked

position when lifting at the front axle using a
jack. The vehicle must not be raised at the rear
axle using a jack.

NOTE: In order to avoid damage to the side skirts
when raising the vehicle with a lifting platform, the
legs of the lifting platform must only be positioned
at the marked positions.

G1202520en

501-26-

26

and Tolerance Checks

501-26-

26

DESCRIPTION AND OPERATION

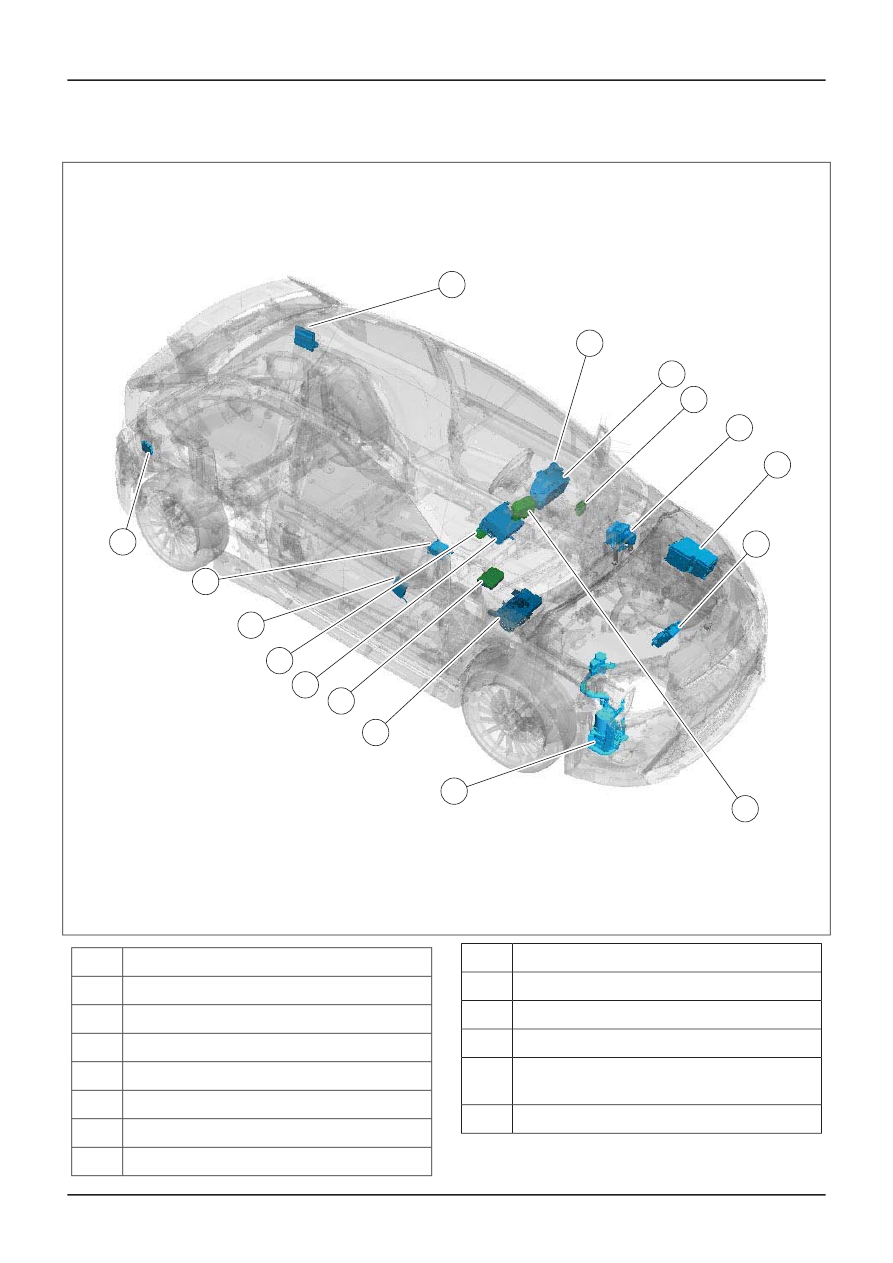

Installation Position of Electrical Components

E112831

1

2

3

4

5

6

9

10

11

8

15

12

13

14

16

7

Description

Item

Keyless vehicle module

1

Driver door module

2

Instrument cluster

3

High intensity discharge headlamp module

4

ABS/stability assist module

5

BJB (battery junction box)

6

PCM (powertrain control module)

7

Description

Item

Supplementary instrument cluster

8

Electro-hydraulic power steering module

9

GEM (generic electronic module)

10

Bluetooth(r)/voice control module without
handset holder

11

Audio unit/navigation system

12

G1202520en

501-26-

27

and Tolerance Checks

501-26-

27

DESCRIPTION AND OPERATION

Description

Item

EATC (electronic automatic temperature
control)

13

Passenger door module

14

Description

Item

RCM (restraints control module)

15

Parking aid

16

Body General Information

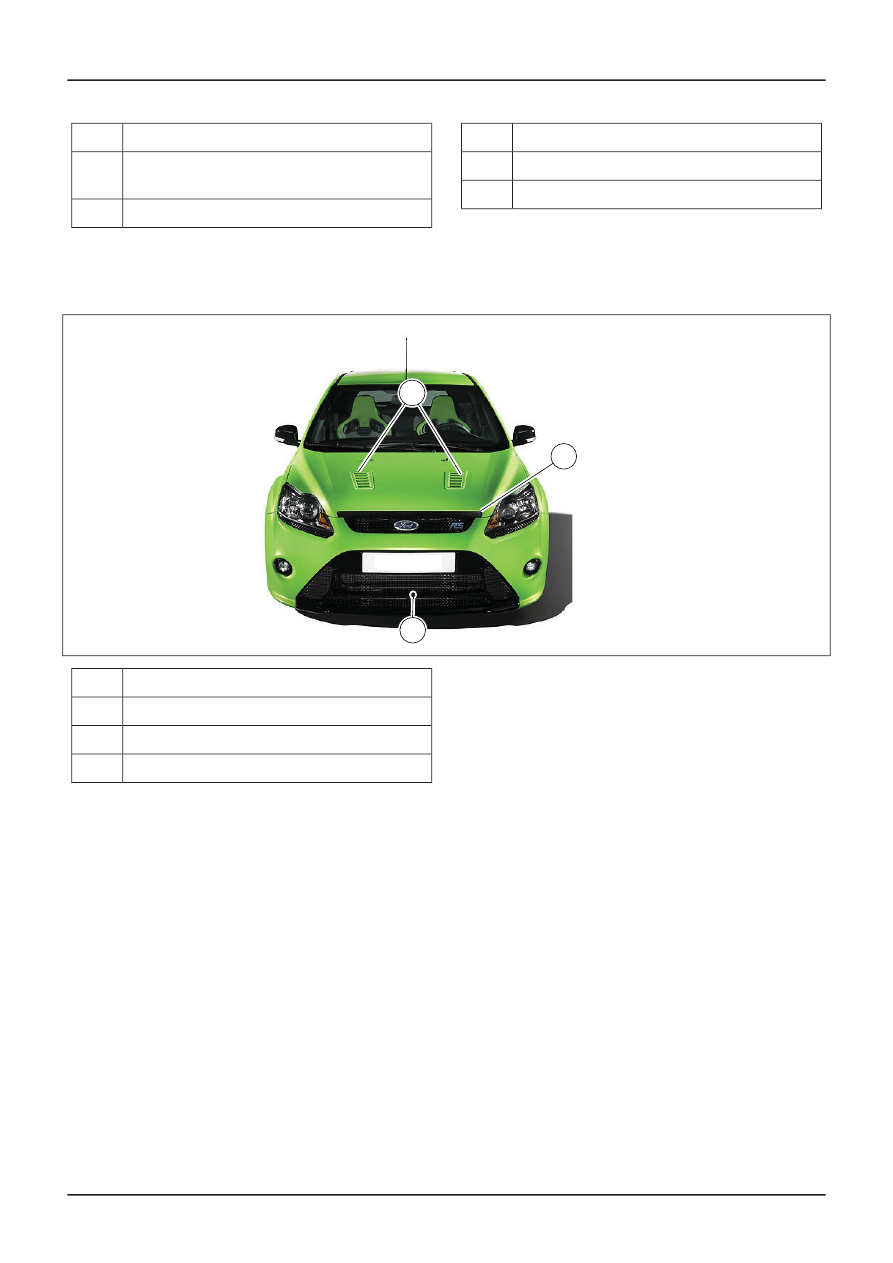

Front View

E112836

2

1

3

Description

Item

Ventilation slits

1

Finisher

2

Large trapezoidal air inlet

3

• The completely newly designed front bumper

features a generously dimensioned,
grille-covered air inlet in a trapezoidal shape
with a high-gloss piano-black paint finish.

• The trim strip at the front edge of the hood

provides a striking contrast and is also finished
in piano-black.

• Two ventilation slits have been incorporated in

the hood. These provided the engine with
additional cooling.

• The wheel arches of the front and rear fenders

have been enlarged in order to afford enough
space for the 19-inch wheels and to allow for
the increased track width.

• Triangular air vents with the RS emblem are

integrated behind the front wheel arches.

G1202520en

501-26-

28

and Tolerance Checks

501-26-

28

DESCRIPTION AND OPERATION

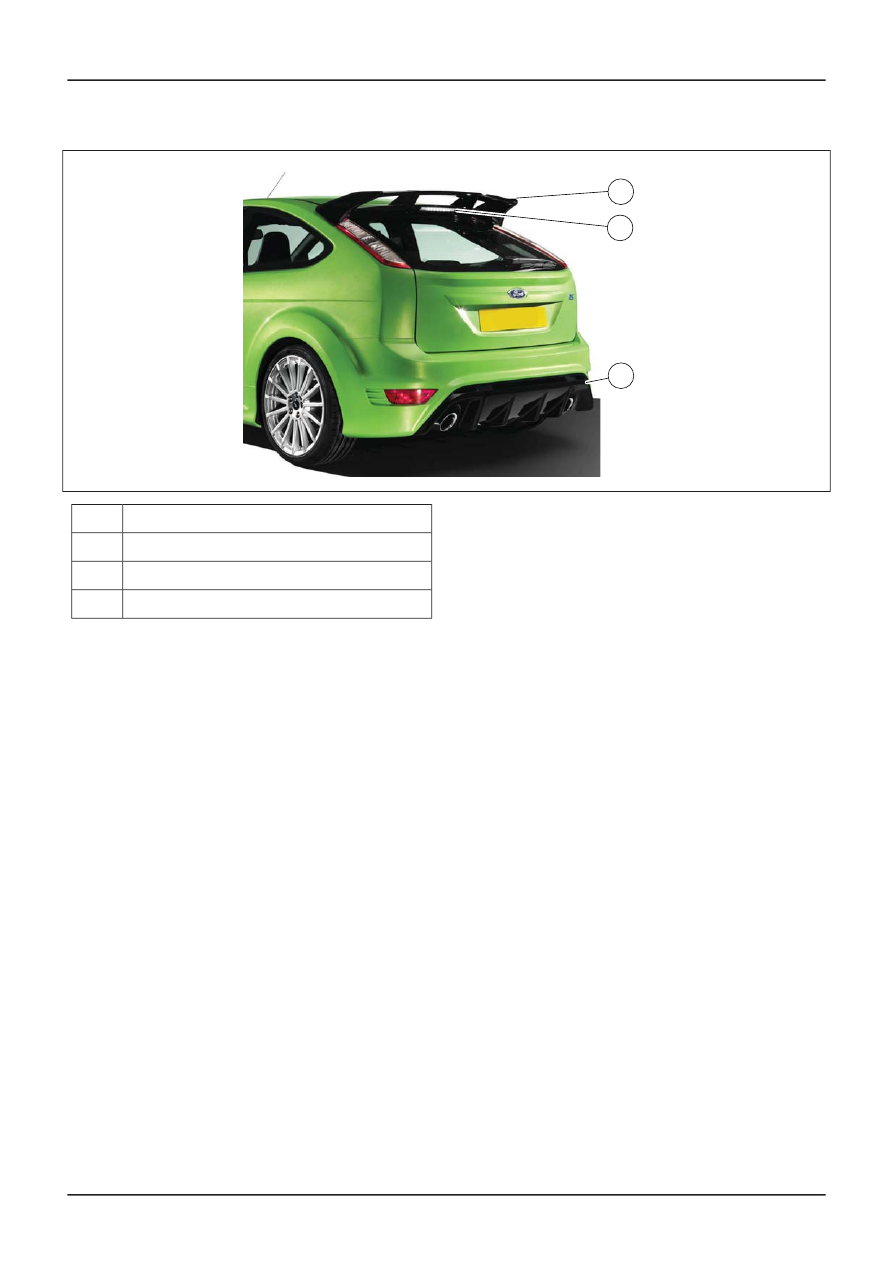

Rear View

E112837

1

2

3

Description

Item

Split rear spoiler

1

High Mounted Stop Lamp Control

2

Diffuser plate

3

• In order to increase downforce, a diffuser has

been integrated in the lower part of the rear,

along with a split rear spoiler above the rear
window.

• The diffuser is framed by two chrome-plated

end pipes. Small vent openings on both sides
of the rear apron further emphasize the width
of the vehicle.

• The high-mounted stoplamp and the rear

window washer nozzle are integrated in the split
rear spoiler.

G1202520en

501-26-

29

and Tolerance Checks

501-26-

29

DESCRIPTION AND OPERATION

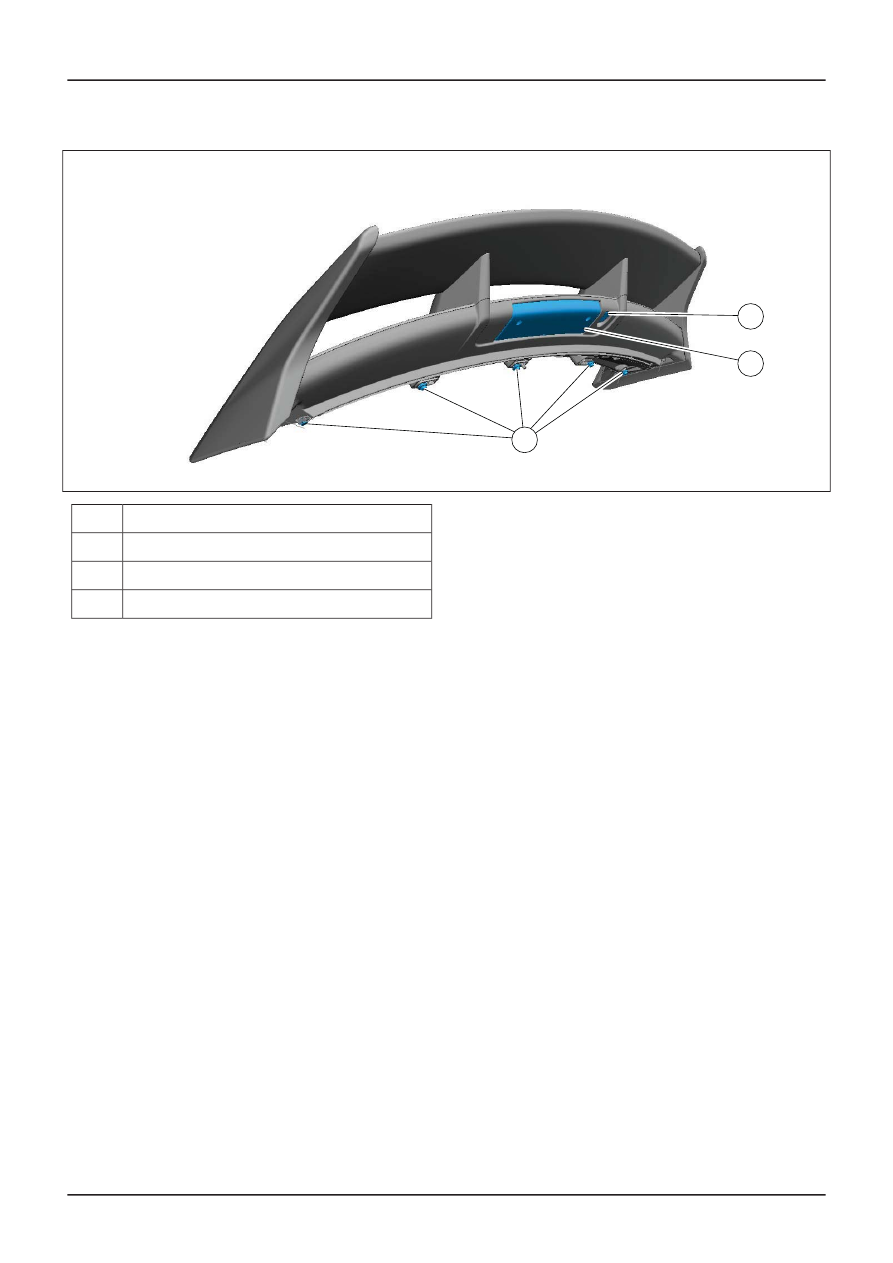

Rear Spoiler

E112838

3

1

2

Description

Item

Rear window washer nozzle

1

High Mounted Stop Lamp Control

2

Attachment bolts

3

• The high-mounted stoplamp uses LEDs rather

than conventional bulbs.

NOTE: The LEDs cannot be replaced individually.
In event of failure the entire stoplamp needs to be
replaced.

• The rear spoiler is attached to the tailgate with

five bolts.

G1202520en

501-26-

30

and Tolerance Checks

501-26-

30

DESCRIPTION AND OPERATION

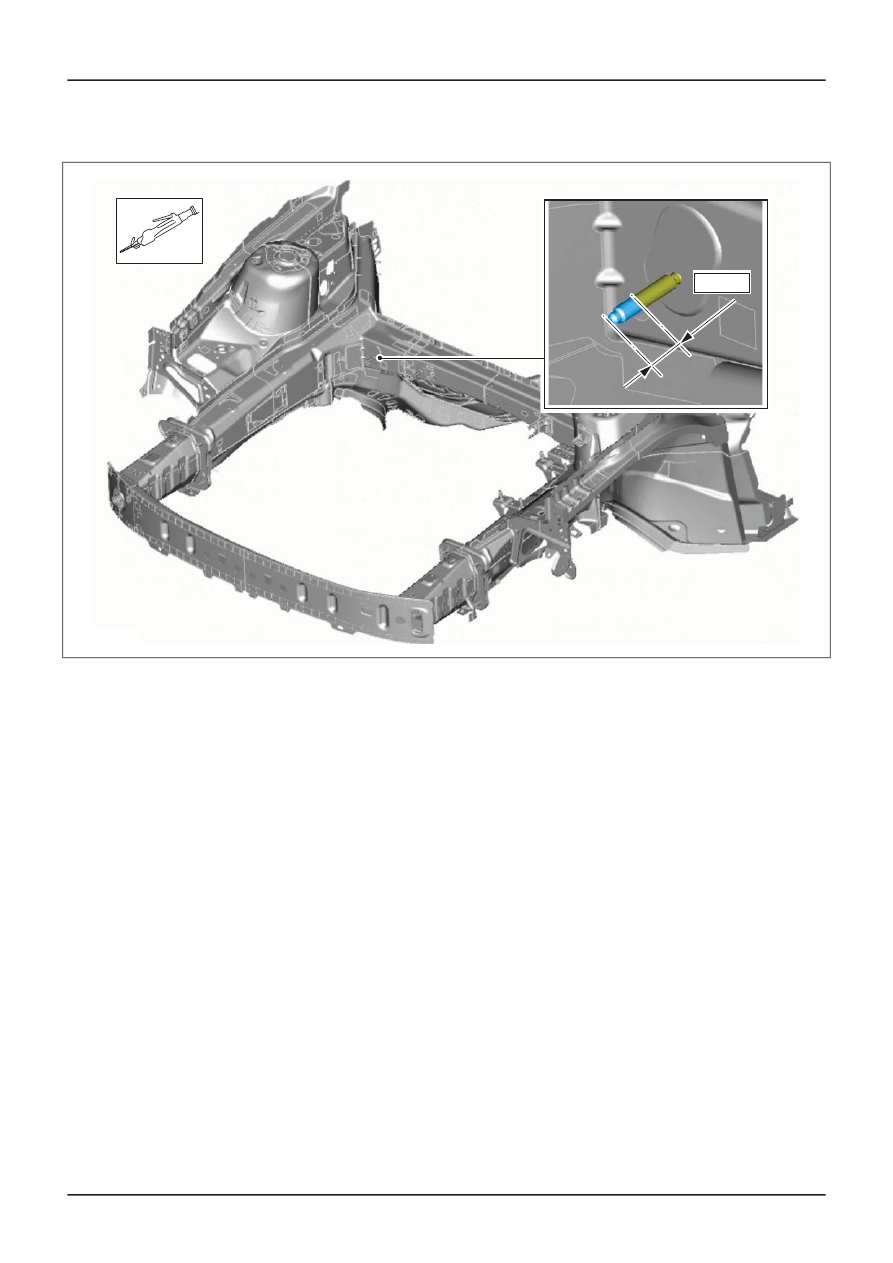

Body - Dash Cross Member

E116812

10 mm

• The weld bolt on the dash cross member has

to be shortened to get sufficient clearance to
the turbo cooling hose and AC lines.

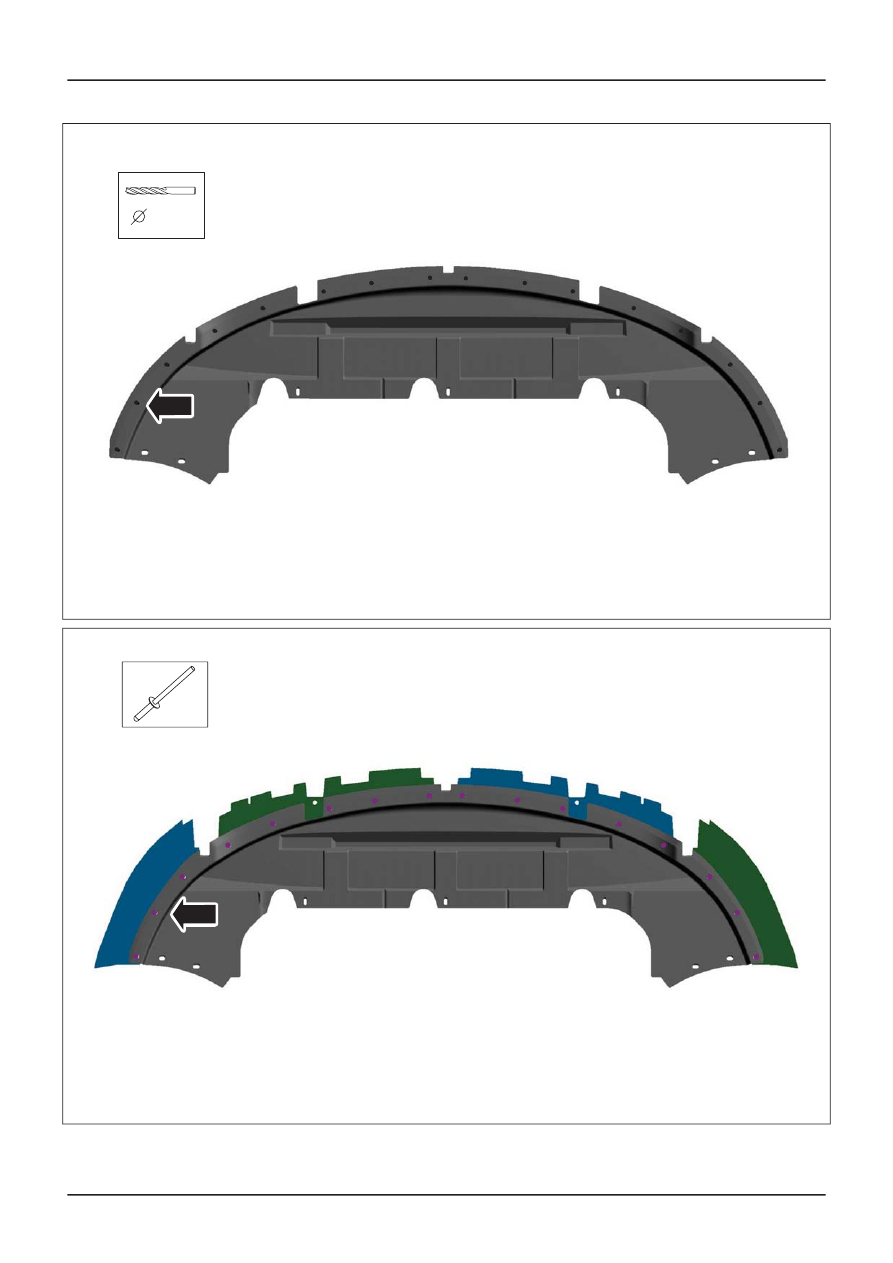

Body - Front Lower Deflector

• Due to the wider dimension of the RS bumper

cover the lower deflector has to be extended.

• The 4 extensions are riveted to the standard ST

deflector.

G1202520en

501-26-

31

and Tolerance Checks

501-26-

31

DESCRIPTION AND OPERATION

E116813

x16

5mm

E116814

x16
