Windshield Washer Pump and Reservoir

1. Empty the windshield washer reservoir.

2. Detach the right-hand front wheel.

For additional information,

refer to: Wheel

and Tire

(204-04 Wheels and Tires, Removal

and Installation).

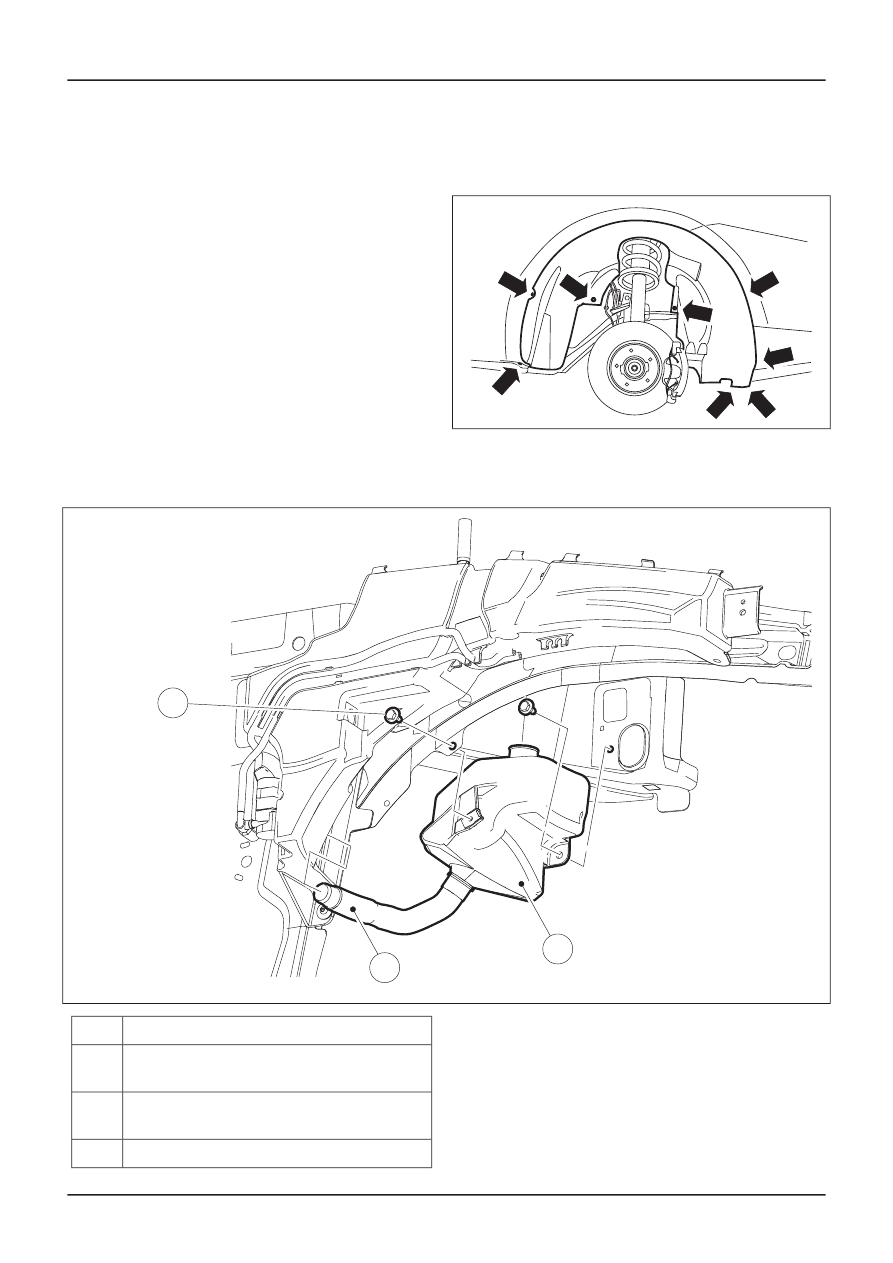

3. Remove the right-hand wheelhouse cover.

VFE0037199

4. Remove the components in the order

indicated in the following illustration(s) and
table(s).

E51868

2

3

1

Description

Item

Front windscreen washer lower reservoir
connecting piece

1

Front windscreen washer lower reservoir
retaining bolts

2

Front windscreen washer lower reservoir

3

G413305en

501-16-

66

Wipers and Washers

501-16-

66

REMOVAL AND INSTALLATION

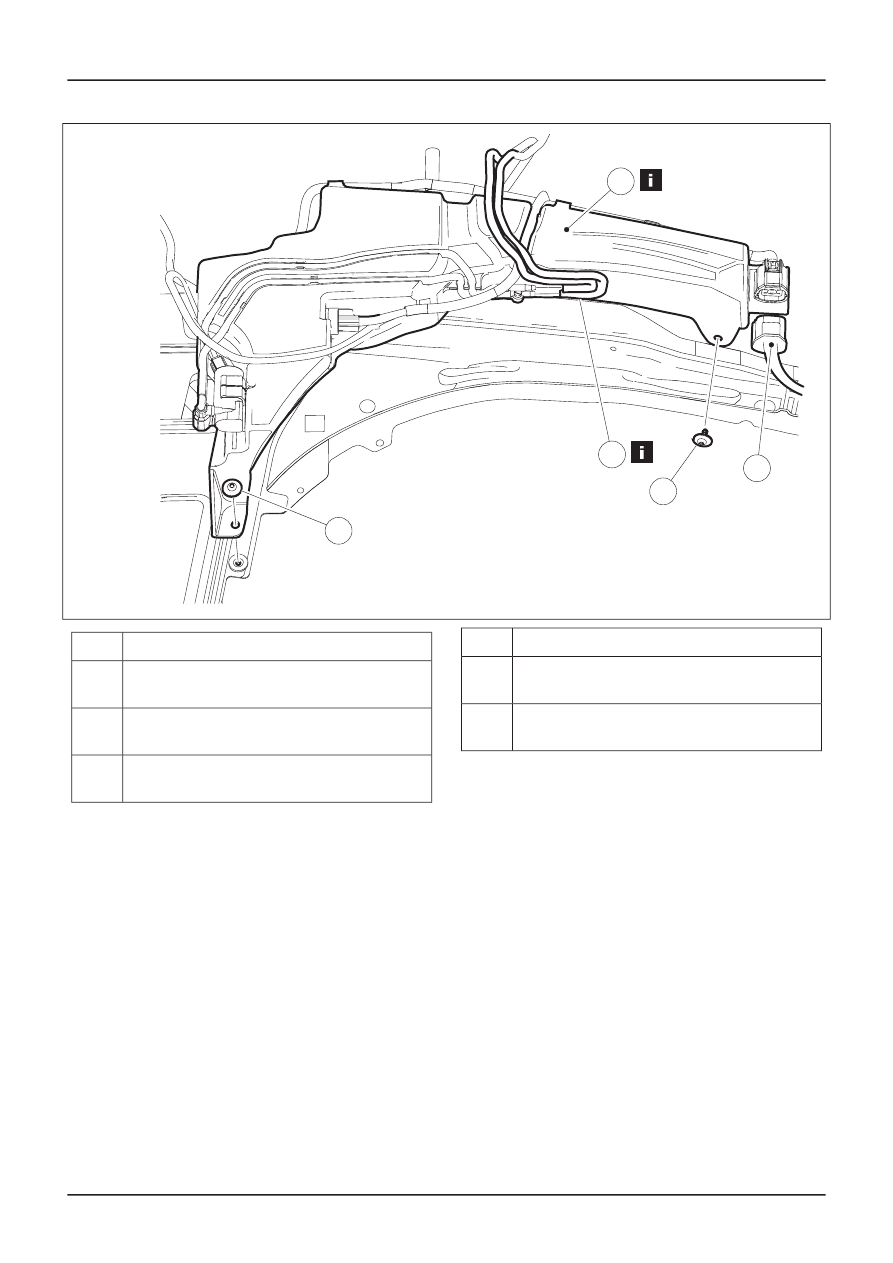

E51869

8

4

6

7

5

Description

Item

Windshield washer pump hoses.

See Removal Detail

4

Front windscreen washer upper reservoir
wiring harness connector

5

Windshield washer upper reservoir lower
retaining bolt

6

Description

Item

Windshield washer upper reservoir upper
retaining bolt

7

Windshield washer upper reservoir

See Removal Detail

8

5. To install, reverse the removal procedure.

Removal Details

Item 4

Windshield washer pump hoses.

1. Unclip the reservoir hoses.

G413305en

501-16-

67

Wipers and Washers

501-16-

67

REMOVAL AND INSTALLATION

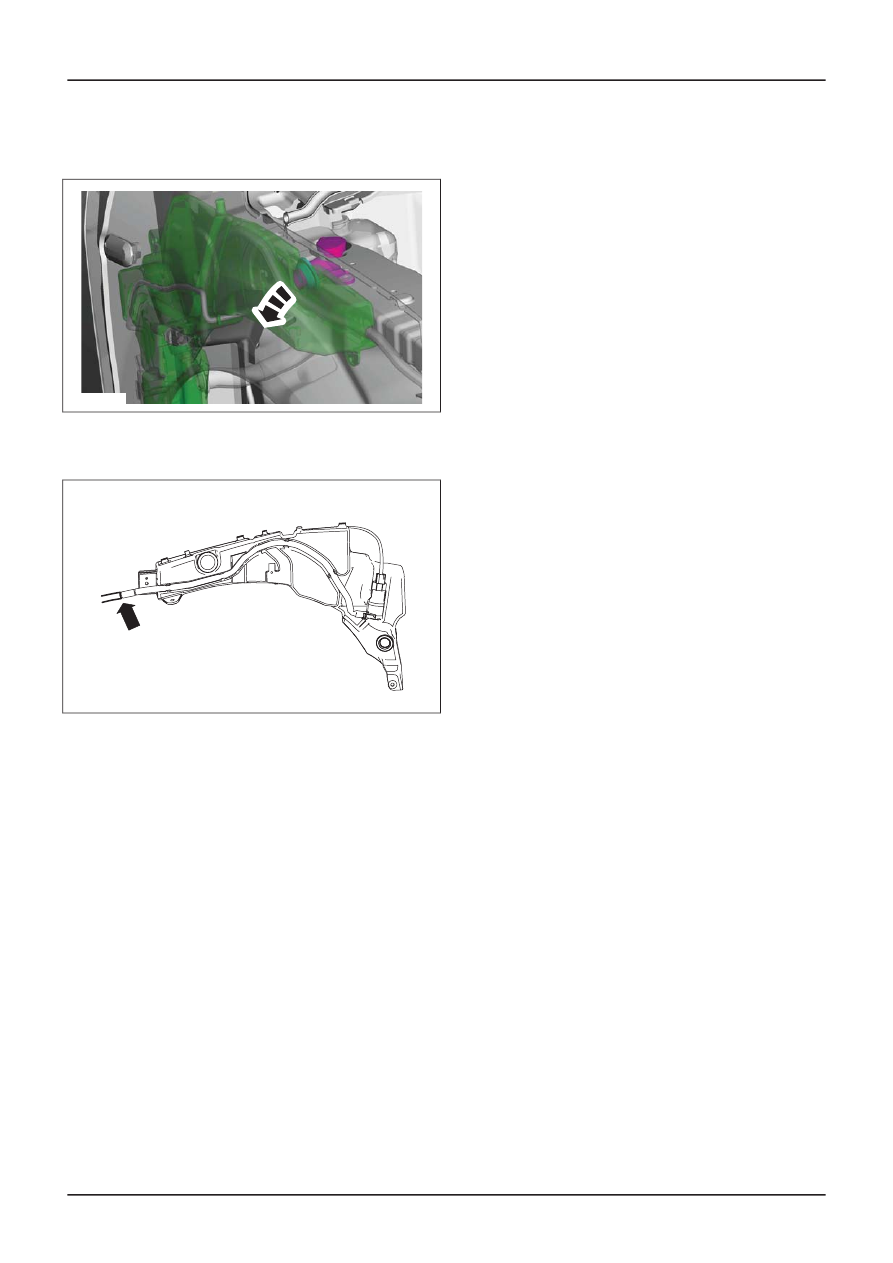

Item 8

Windshield washer upper reservoir

1. Pull the reservoir from the filler neck.

E51867

2. Disconnect windsheild washer pump hose

(if fitted).

VFE0037492

G413305en

501-16-

68

Wipers and Washers

501-16-

68

REMOVAL AND INSTALLATION

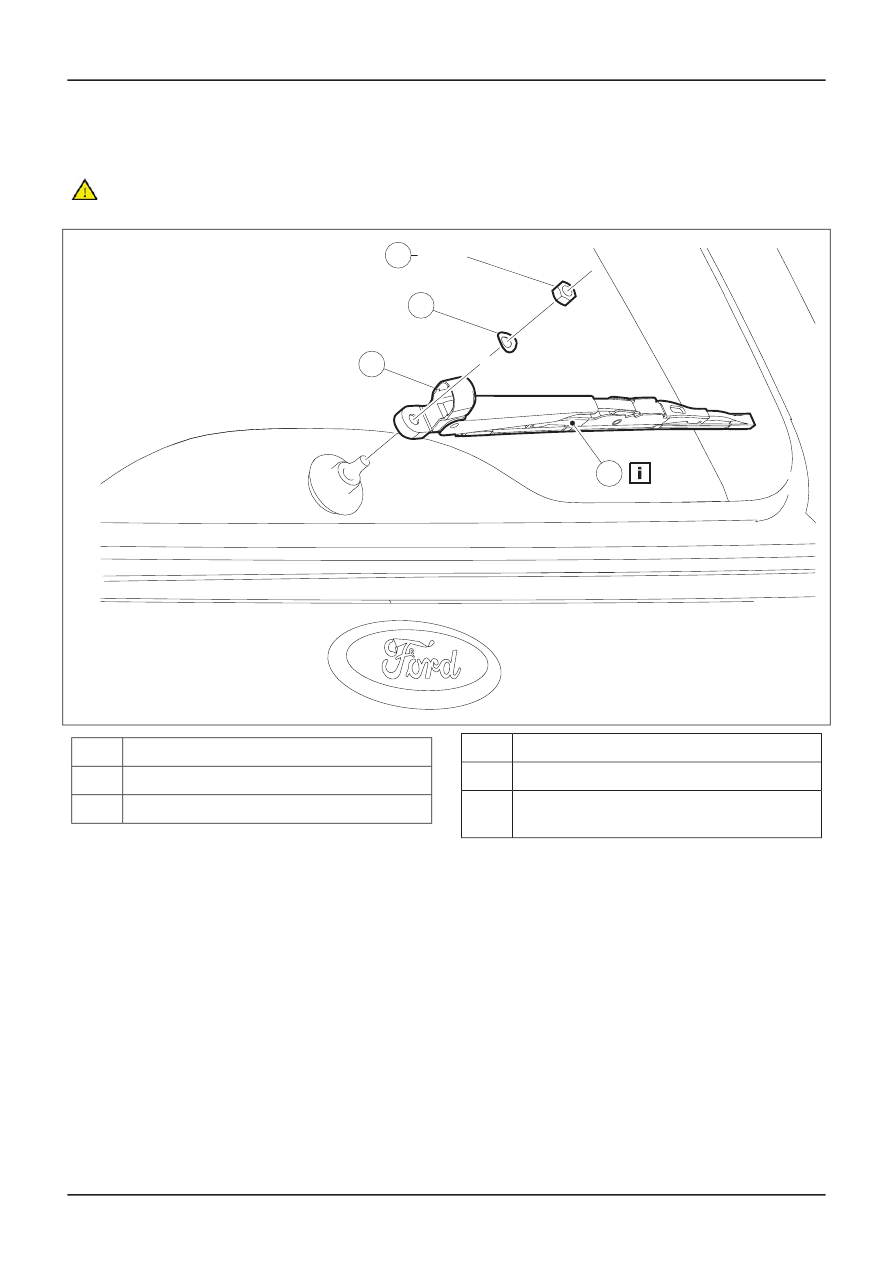

Rear Window Wiper Motor

CAUTION: Ensure that the wiper motor is
in the park position.

1. Remove the components in the order

indicated in the following illustration(s) and
table(s).

E38993

2

15 Nm

1

4

3

Description

Item

Cap of rear window wiper arm nut

1

Nut of rear window wiper arm

2

Description

Item

Washer of rear window wiper arm

3

Rear window wiper arm

See Installation Detail

4

G295575en

501-16-

69

Wipers and Washers

501-16-

69

REMOVAL AND INSTALLATION

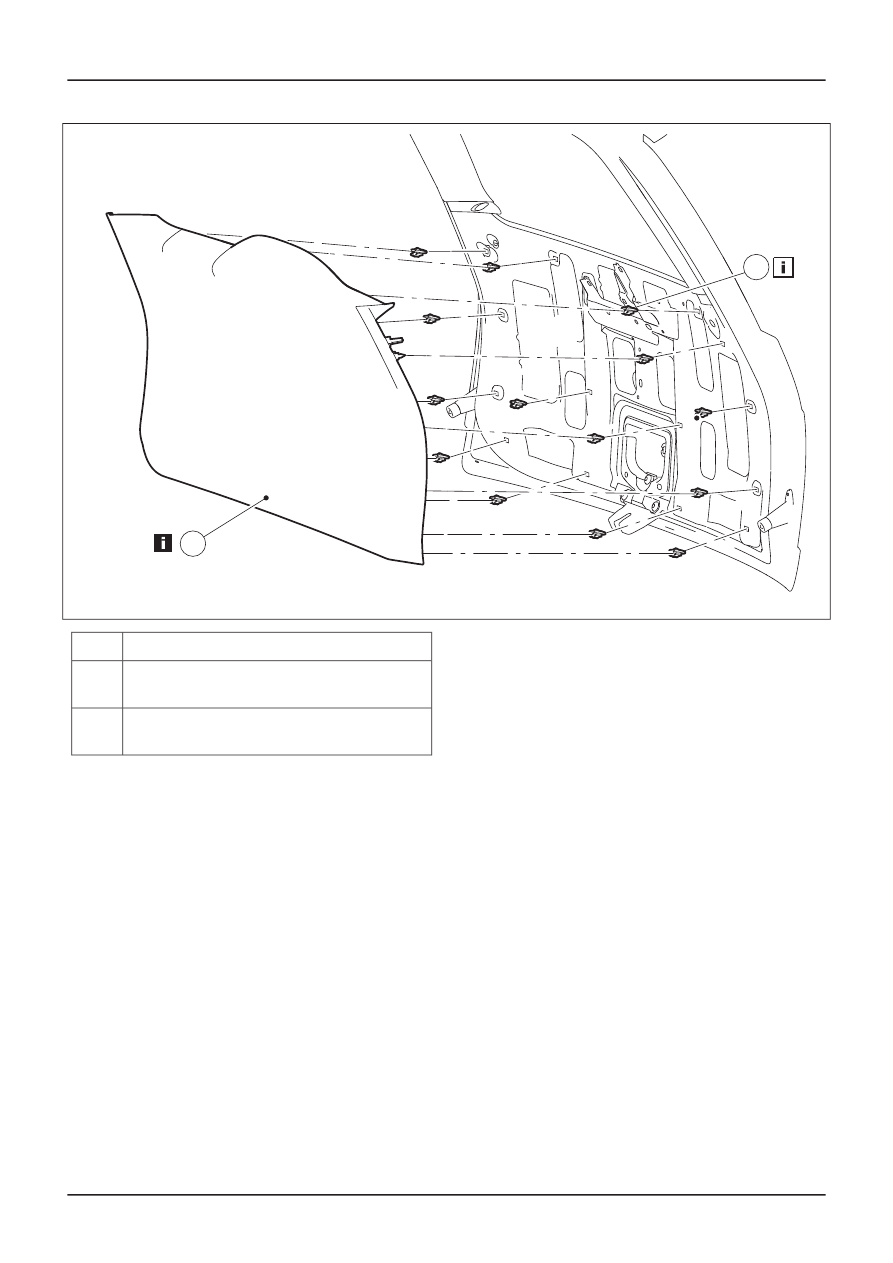

E41174

6

5

Description

Item

Liftgate trim panel

See Removal Detail

5

Liftgate trim panel retaining clips

See Installation Detail

6

G295575en

501-16-

70

Wipers and Washers

501-16-

70

REMOVAL AND INSTALLATION

9

7

7 Nm

8

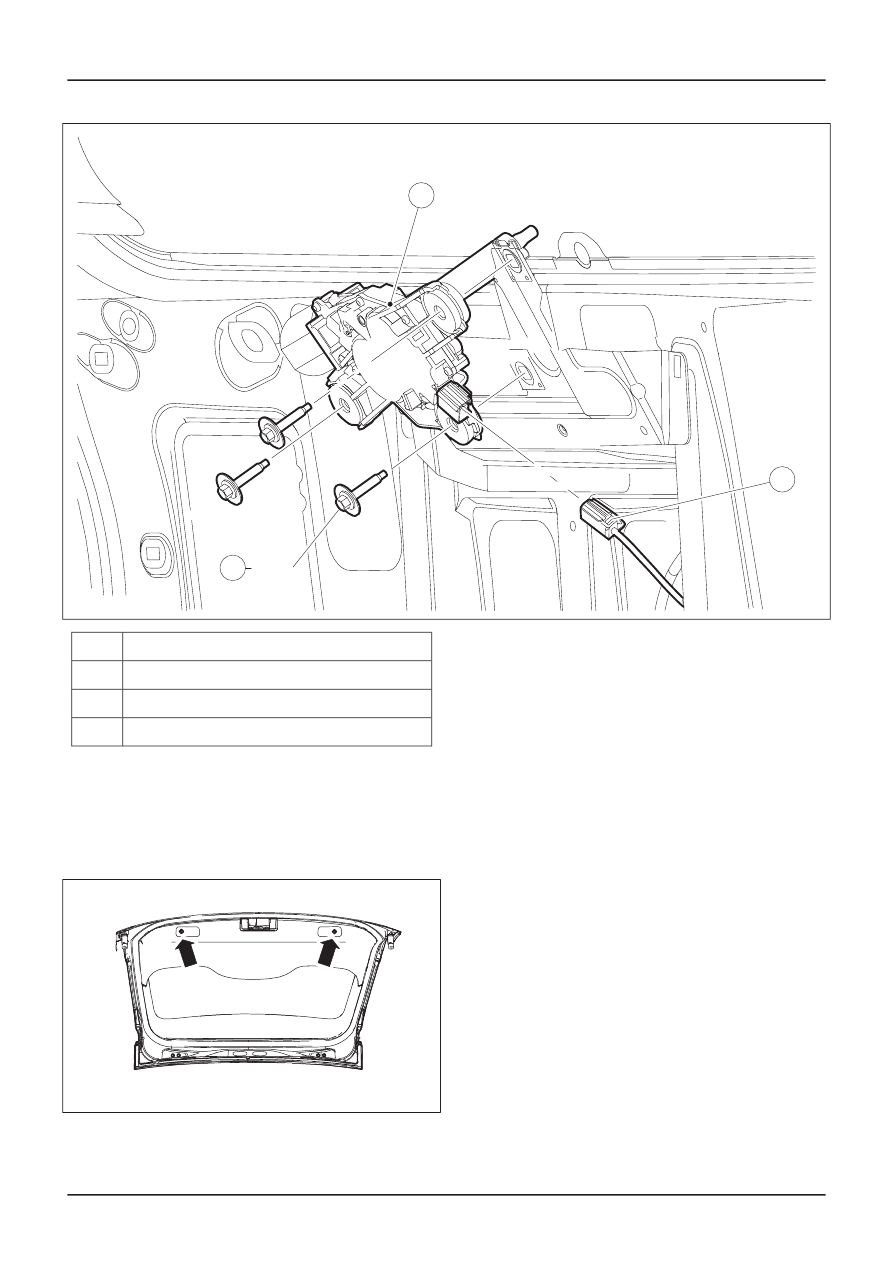

E38994

Description

Item

Rear window wiper motor bolts

7

Rear window wiper motor

8

Rear window wiper motor connector

9

2. To install, reverse the removal procedure.

Removal Details

Item 5

Liftgate trim panel

1. Remove the liftgate trim panel bolts.

VFE0035751

Installation Details

G295575en

501-16-

71

Wipers and Washers

501-16-

71

REMOVAL AND INSTALLATION

Item 4

Rear window wiper arm

CAUTION: Move the rear window wiper
motor to the park position before installing
the rear window wiper arm.

Item 6

Liftgate trim panel retaining clips

1. Install the liftgate trim panel retaining clips.

G295575en

501-16-

72

Wipers and Washers

501-16-

72

REMOVAL AND INSTALLATION

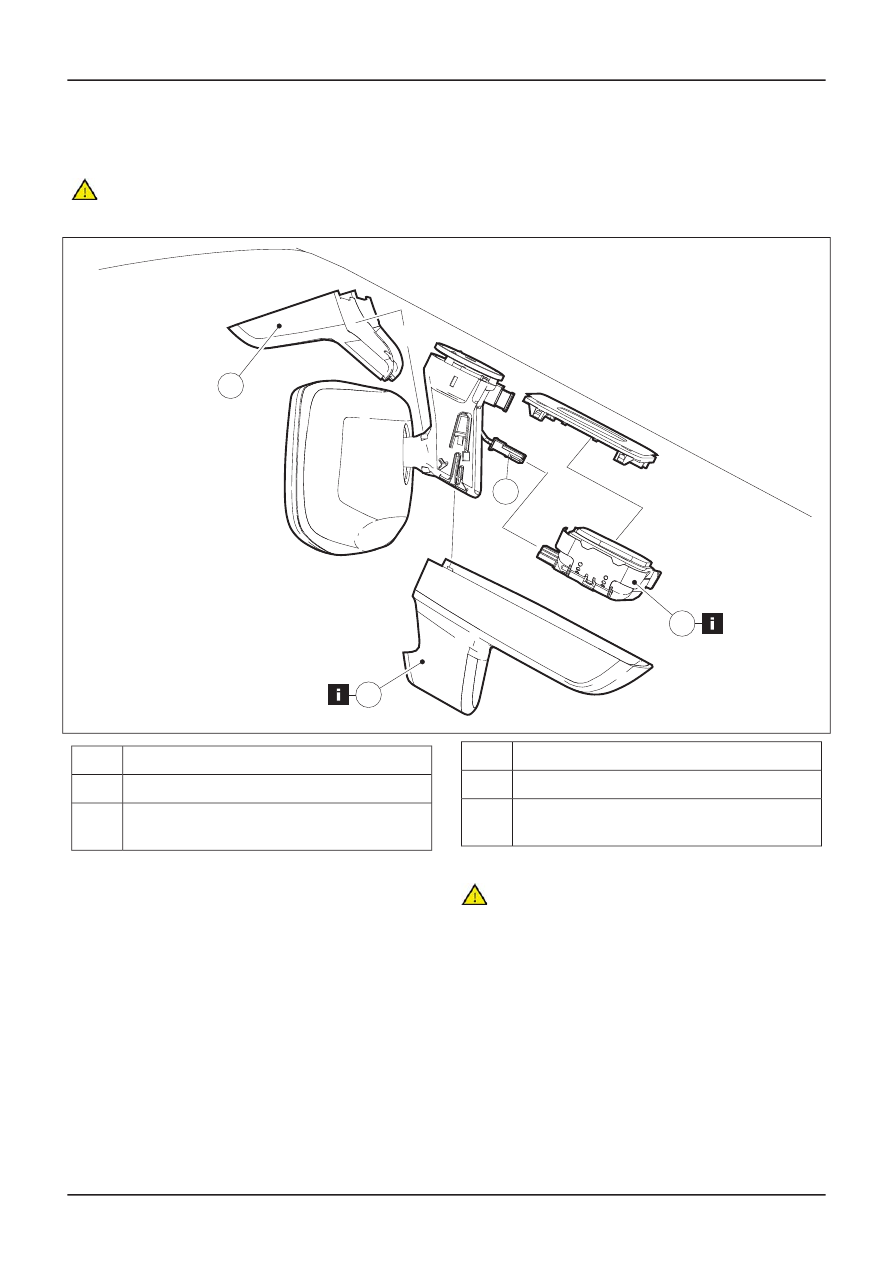

Rain Sensor

CAUTION: Do not touch the optical sensor
silicon pads in order to prevent damage
and dirt ingress.

1. Remove the components in the order

indicated in the following illustration(s) and
table(s).

2

1

E42899

4

3

Description

Item

Upper mirror bracket cover

1

Lower mirror bracket cover

See Removal Detail

2

Description

Item

Rain sensor connector

3

Rain sensor

See Removal Detail

4

2. To install, reverse the removal procedure.

CAUTION: Make sure that the mating faces
are clean and free of foreign material.

Removal Details

G295576en

501-16-

73

Wipers and Washers

501-16-

73

REMOVAL AND INSTALLATION
