Ford Focus RS (2011 year). Instruction - part 26





Rear Seat Backrest Cover

General Equipment

Hog ring pliers

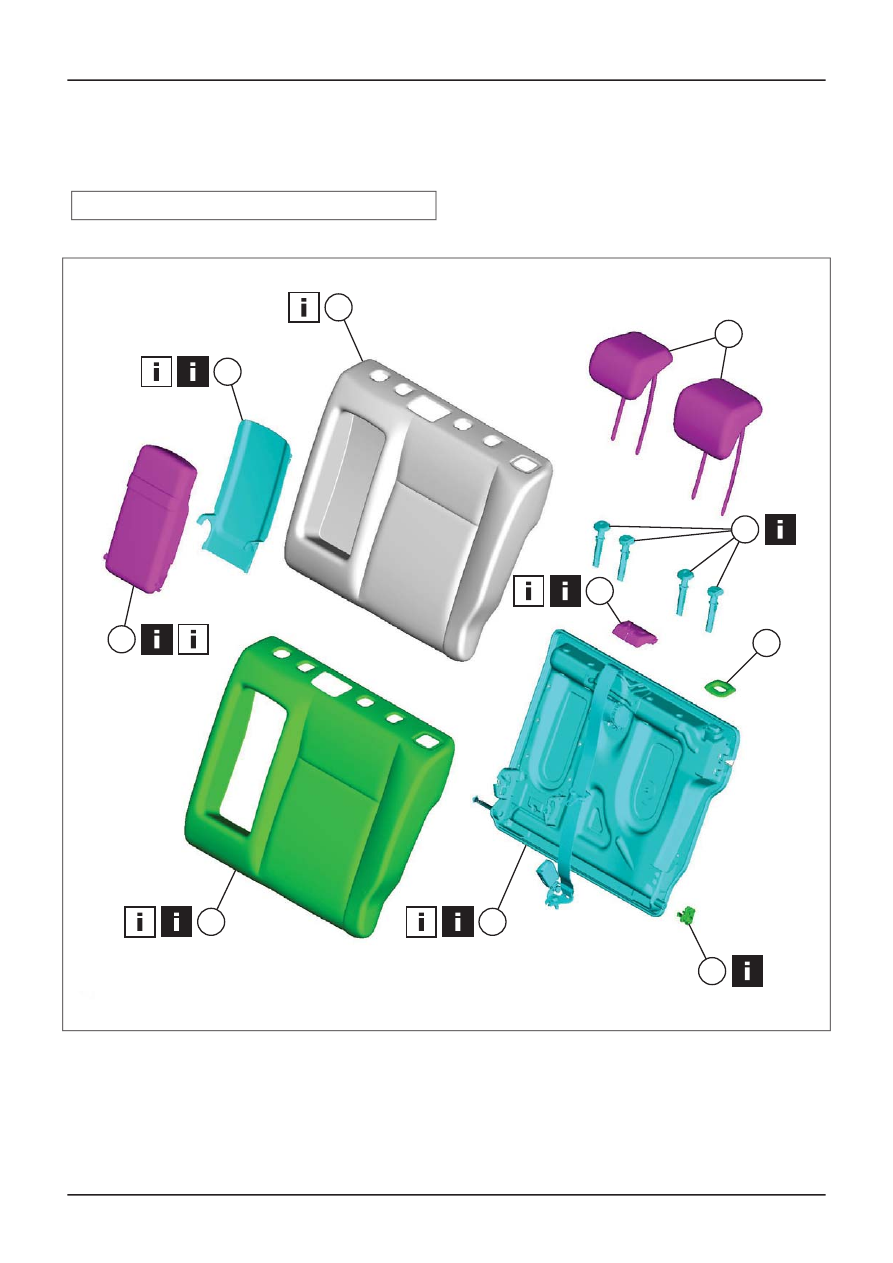

1. Remove the components in the order

indicated in the following illustration(s) and
table(s).

NOTE: Left-hand rear seat backrest shown.

E50964

1

5

4

6

3

2

9

8

7

10

G401850en

501-10-

32

Seating

501-10-

32

REMOVAL AND INSTALLATION

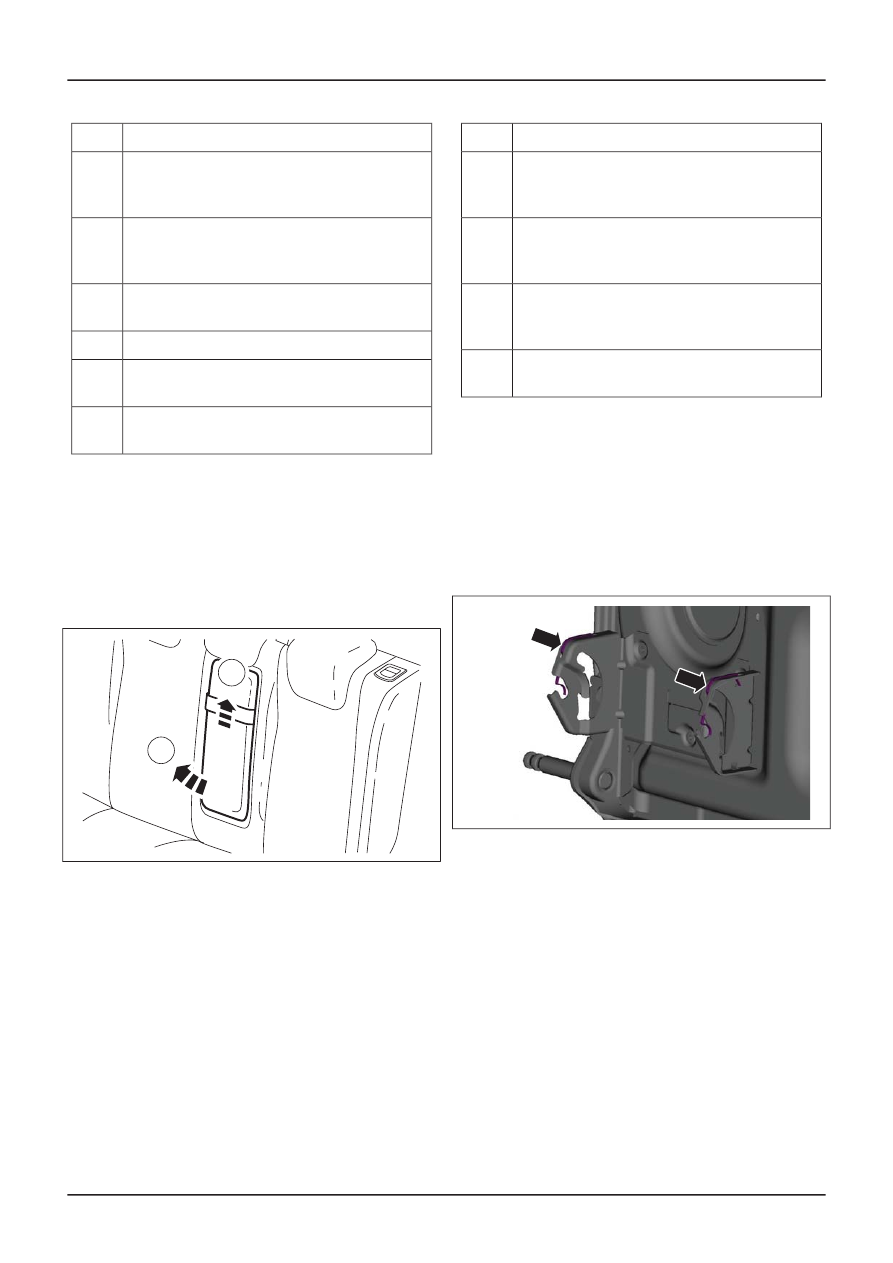

Description

Item

Armrest (if equipped)

See Removal Detail
See Installation Detail

1

Armrest backing plate (if equipped)

See Removal Detail
See Installation Detail

2

Rear seat backrest outer pivot pin bush

See Removal Detail

3

Head restraints (if equipped)

4

Head restraint guide tubes (if equipped)

See Removal Detail

5

Rear seat backrest release button trim
panel

6

Description

Item

Rear center safety belt webbing trim panel

See Removal Detail
See Installation Detail

7

Rear seat backrest frame

See Removal Detail
See Installation Detail

8

Rear seat backrest pad

See Removal Detail
See Installation Detail

9

Rear seat backrest cover

See Installation Detail

10

2. To install, reverse the removal procedure.

Removal Details

Item 1

Armrest (if equipped)

1. Remove the armrest.

1. Slide the armrest upwards.
2. Slide the armrest outwards.

E48658

2

1

2. Remove and discard the armrest pivot bush

spring clips (the rear seat backrest cover
and pad are shown removed for clarity).

E51565

Item 2

Armrest backing plate (if equipped)

1. Remove the armrest backing plate.

G401850en

501-10-

33

Seating

501-10-

33

REMOVAL AND INSTALLATION

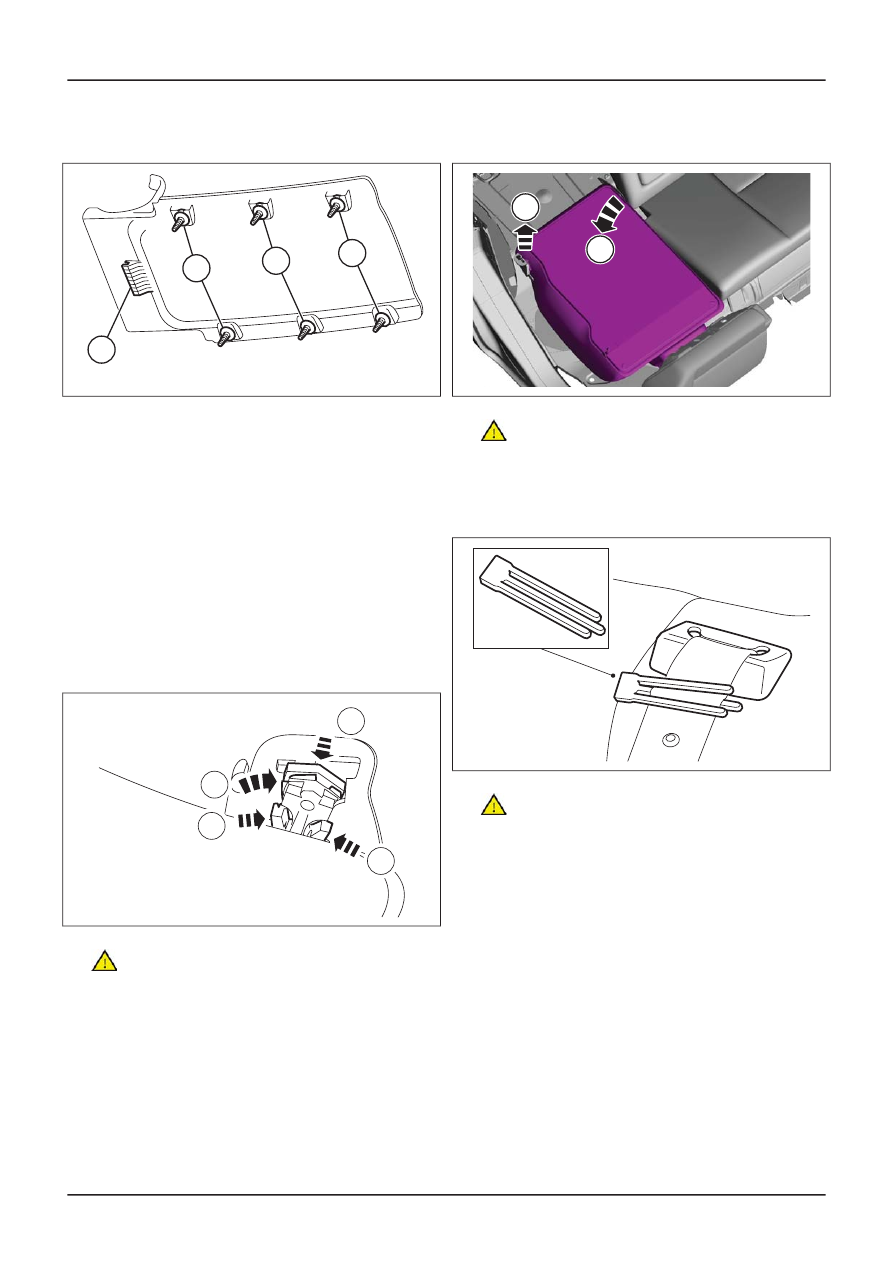

• Detach the retaining clips from the rear seat

backrest in the sequence shown.

E48659

3

2

1

4

Item 3

Rear seat backrest outer pivot pin bush

1. Fold the rear seat cushions forwards.

2. Release the rear seat backrest upper latch

on both sides.

3. Fold the rear seat backrests forwards.

4. Release the rear seat backrest from the outer

mounting bracket on both sides.

1. Using a pair of long nose pliers, depress the

clips.

2. Push the clip inwards.
3. Using a screwdriver, release the locking

latch.

E50069

1

1

3

2

5.

CAUTION: The left-hand rear seat

backrest inner pivot pin has radial grooves.
Take care not to damage the right-hand rear
seat backrest inner pivot bush.

Remove the right-hand rear seat backrest.

1. Detach the outer pivot pin from the mounting

bracket.

2. Detach the right-hand rear seat backrest from

the left-hand rear seat backrest.

E50071

2

1

6.

CAUTION: Make sure that a webbing

retainer is installed at least 200 mm towards
the rear center safety belt retractor from the
webbing stop.

Install the safety belt webbing retainer.

E48648

7.

CAUTION: The bolt securing the rear

center safety belt lower anchor is held
captive by a metal washer. The bolt and
metal washer must remain on the safety belt
lower anchor at all times when the safety belt
is detached or removed.

G401850en

501-10-

34

Seating

501-10-

34

REMOVAL AND INSTALLATION

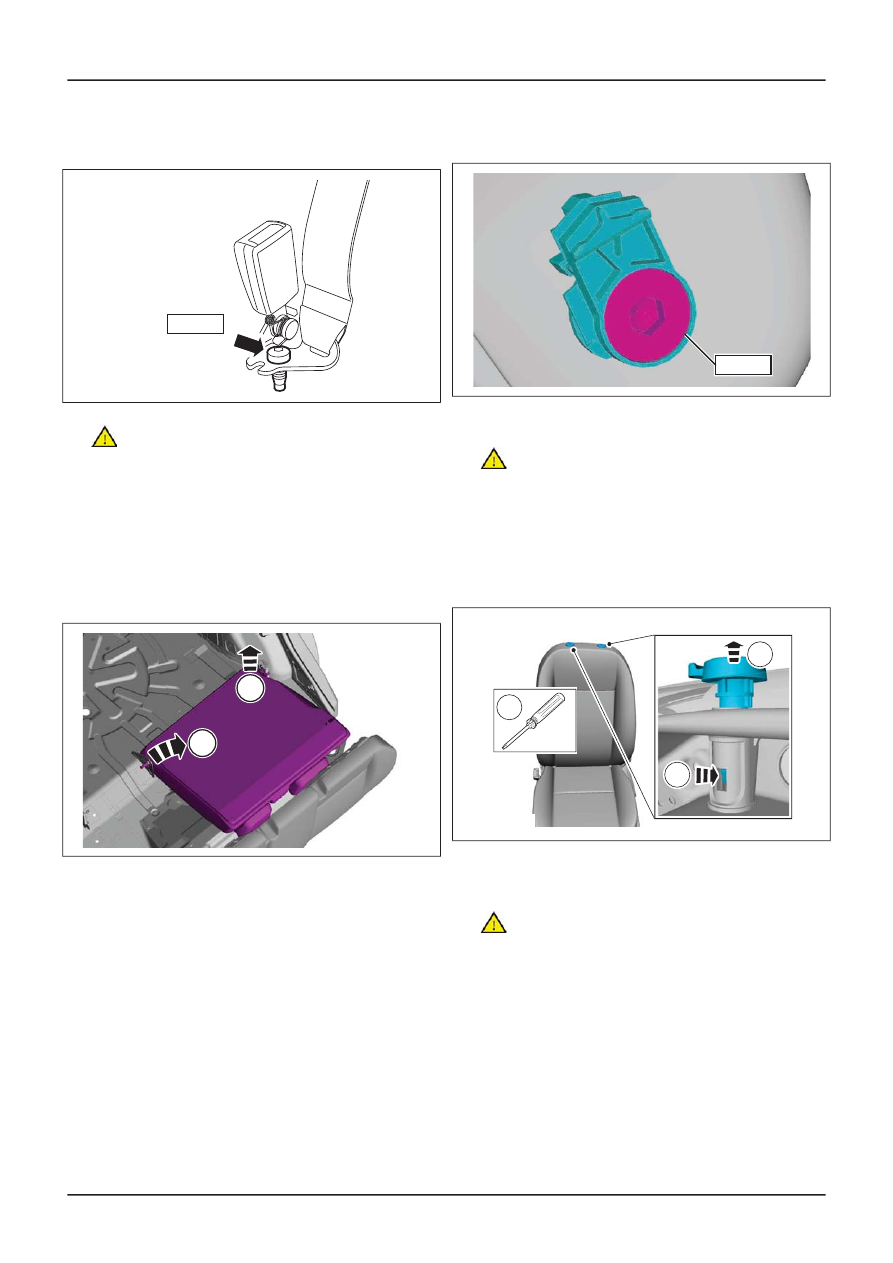

Remove the rear center safety belt lower
anchor retaining bolt.

E49461

55 Nm

8.

CAUTION: The left-hand rear seat

backrest inner pivot pin has radial grooves.
Take care not to damage the center hinge
pivot bush.

Remove the left-hand rear seat backrest.

1. Detach the outer pivot pin from the mounting

bracket.

2. Slide the backrest from the center mounting

bracket.

E50070

1

2

9. Remove the rear seat backrest outer pivot

pin bush.

• Remove the rear seat backrest outer pivot

pin bush retaining bolt.

E53200

35 Nm

Item 5

Head restraint guide tubes (if equipped)

1.

CAUTION: Make sure that the head

restraint guide tube locking tang is fully
depressed before removal.

Remove the head restraint guide tubes.

1. Using a screwdriver, depress the locking

tang.

2. Pull the guide tube upwards.

E0031543

1

2

1

Item 7

Rear center safety belt webbing trim

panel

1.

CAUTION: Make sure that a webbing

retainer is installed at least 200 mm towards
the rear center safety belt retractor from the
webbing stop.

G401850en

501-10-

35

Seating

501-10-

35

REMOVAL AND INSTALLATION

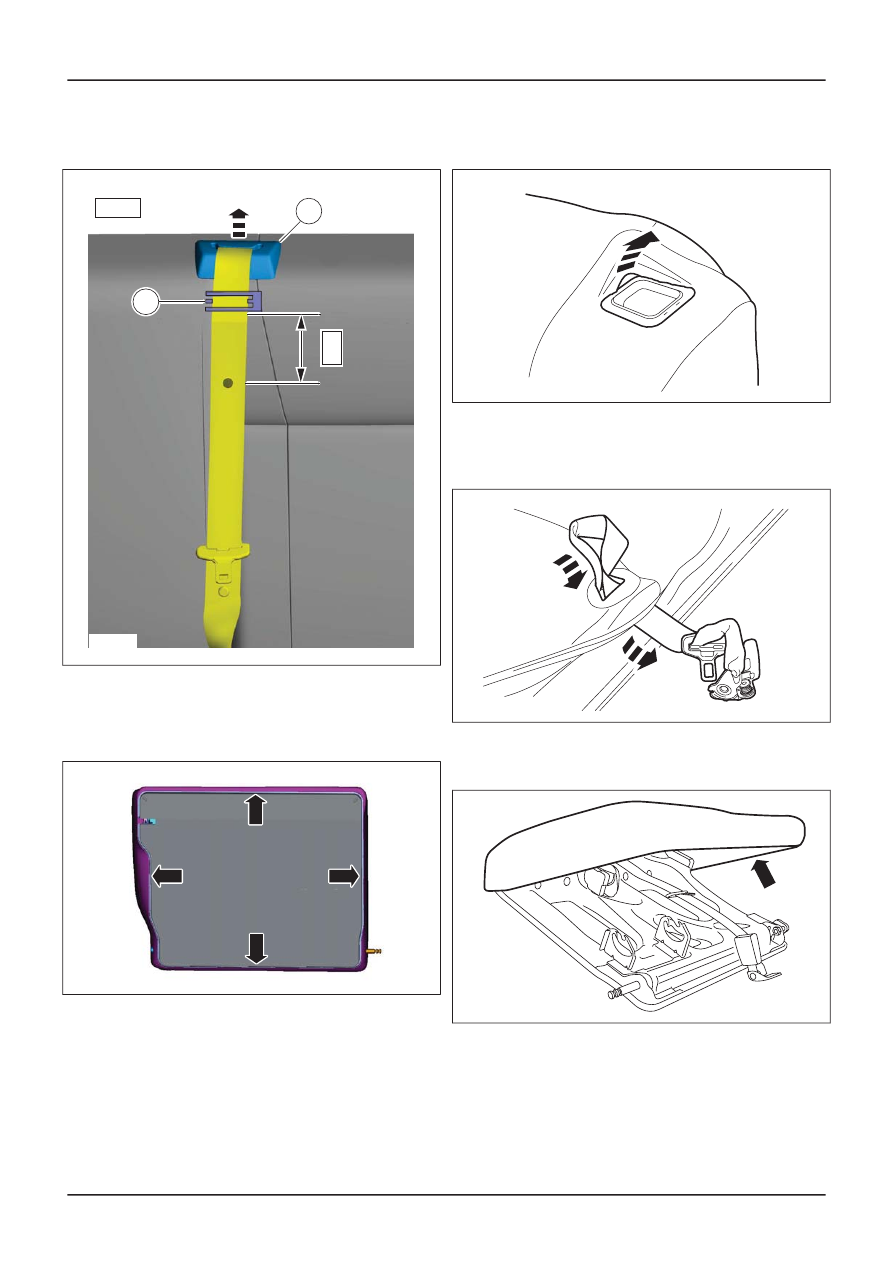

Remove the rear center safety belt webbing
trim panel.

E51474

200

mm

1

2

Item 8

Rear seat backrest frame

1. Detach the rear seat backrest cover from the

rear seat backrest frame.

E51467

2. Detach the rear seat backrest cover from the

rear seat backrest release button.

TIE0000374

3. Feed the rear center safety belt and lower

anchor through the rear seat backrest cover
and pad.

TIE0003255

4. Remove the rear seat backrest cover and

pad.

E51127

Item 9

Rear seat backrest pad

1. Remove the rear seat backrest cover.

• Cut the hog rings.

G401850en

501-10-

36

Seating

501-10-

36

REMOVAL AND INSTALLATION

• Discard the hog rings.

TIE0004799

Installation Details

Item 10

Rear seat backrest cover

NOTE: If a replacement rear seat backrest cover
is to be installed, cut out holes for the head restraint
guide tubes and rear center safety belt webbing
trim panel. Use the existing rear seat backrest
cover as a template.

Item 9

Rear seat backrest pad

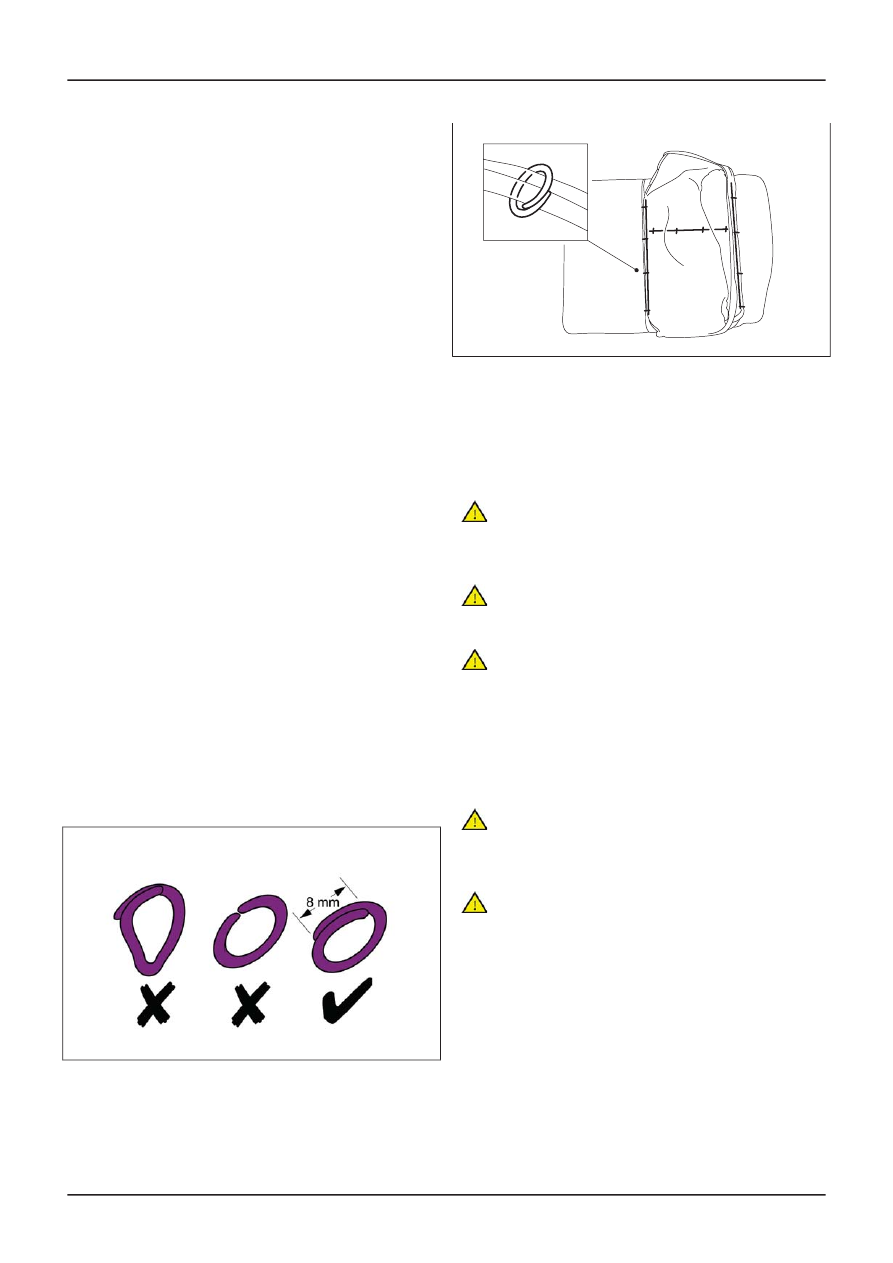

1. NOTE: If a replacement rear seat backrest

cover is to be installed, cut out a hole for the
rear center safety belt webbing trim panel.
Use the existing rear seat backrest pad as a
template.

Do not use any other tool. The hog rings must be
closed to overlap as illustrated.

NOTE: Install new hog rings.

V4001063

Item 8

Rear seat backrest frame

CAUTIONS:

Make sure that a webbing retainer is
installed at least 200 mm towards the rear
center safety belt retractor from the
webbing stop.

When attaching the rear seat backrest
cover and pad take care not to detach the
safety belt webbing retainer.

After installation check for correct
operation of the rear center safety belt
retractor.

Item 7

Rear center safety belt webbing trim

panel

CAUTIONS:

Make sure that a webbing retainer is
installed at least 200 mm towards the rear
center safety belt retractor from the
webbing stop.

After installation check for correct
operation of the rear center safety belt
retractor.

1. Install the rear center safety belt webbing

trim panel.

G401850en

501-10-

37

Seating

501-10-

37

REMOVAL AND INSTALLATION

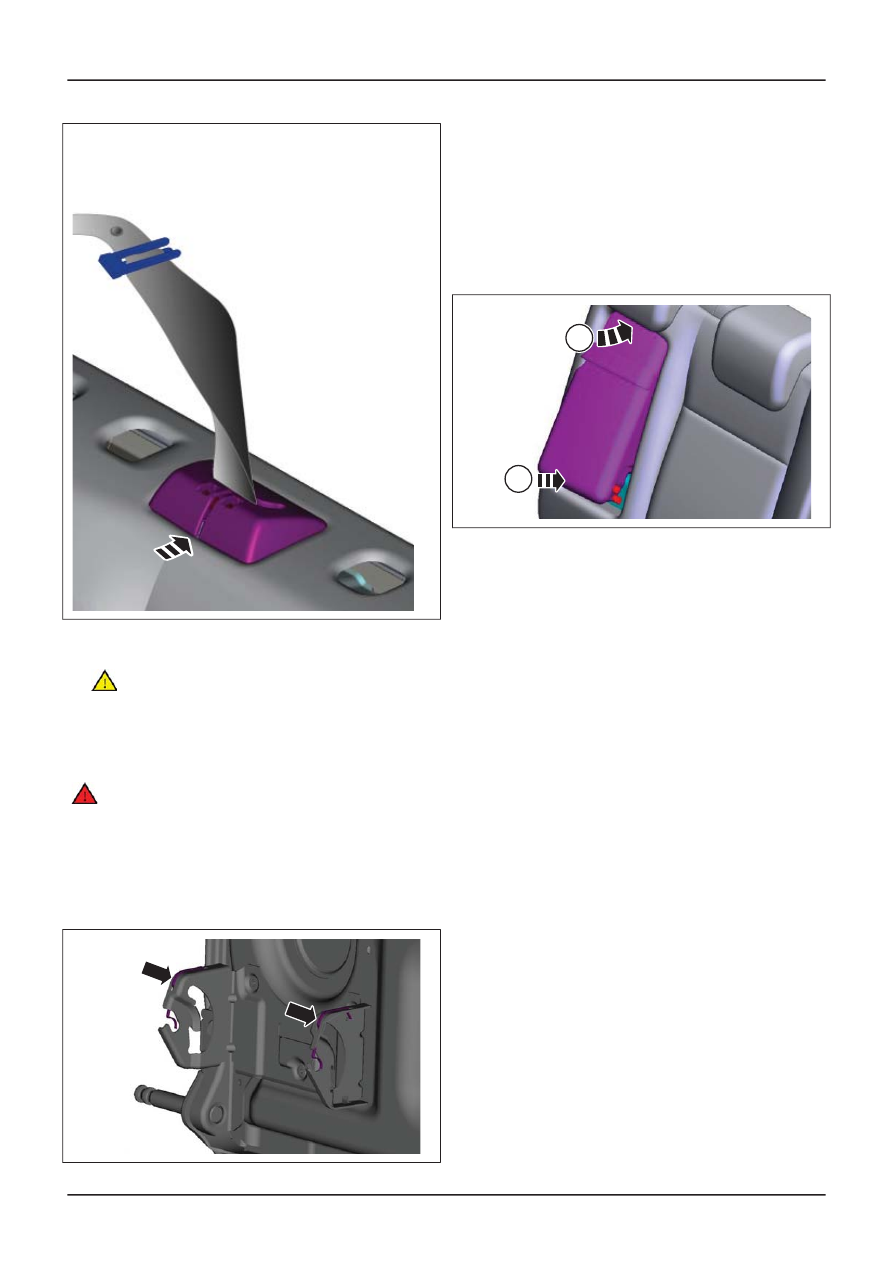

Using hog ring pliers

, install the hog rings.

NOTE: Use hog ring pliers to close the hog rings.

E51475

Item 2

Armrest backing plate (if equipped)

1.

CAUTION: Install the armrest to the rear

seat backrest before installing the armrest
backing plate.

Item 1

Armrest (if equipped)

WARNING: New armrest pivot bush spring
clips must be installed. Failure to follow
this instruction may result in personal
injury.

1. Install the armrest pivot bush spring clips

(the rear seat backrest cover and pad are
shown removed for clarity).

E51565

2. NOTE: Make sure that the armrest pivot bush

spring clips locate in the armrest pivot bush
grooves.

Install the armrest.

1. Place the upper end of the armrest into the

upper end of the armrest aperture.

2. Locate the armrest pivot bushes into the

armrest retaining bracket.

E51513

1

2

G401850en

501-10-

38

Seating

501-10-

38

REMOVAL AND INSTALLATION

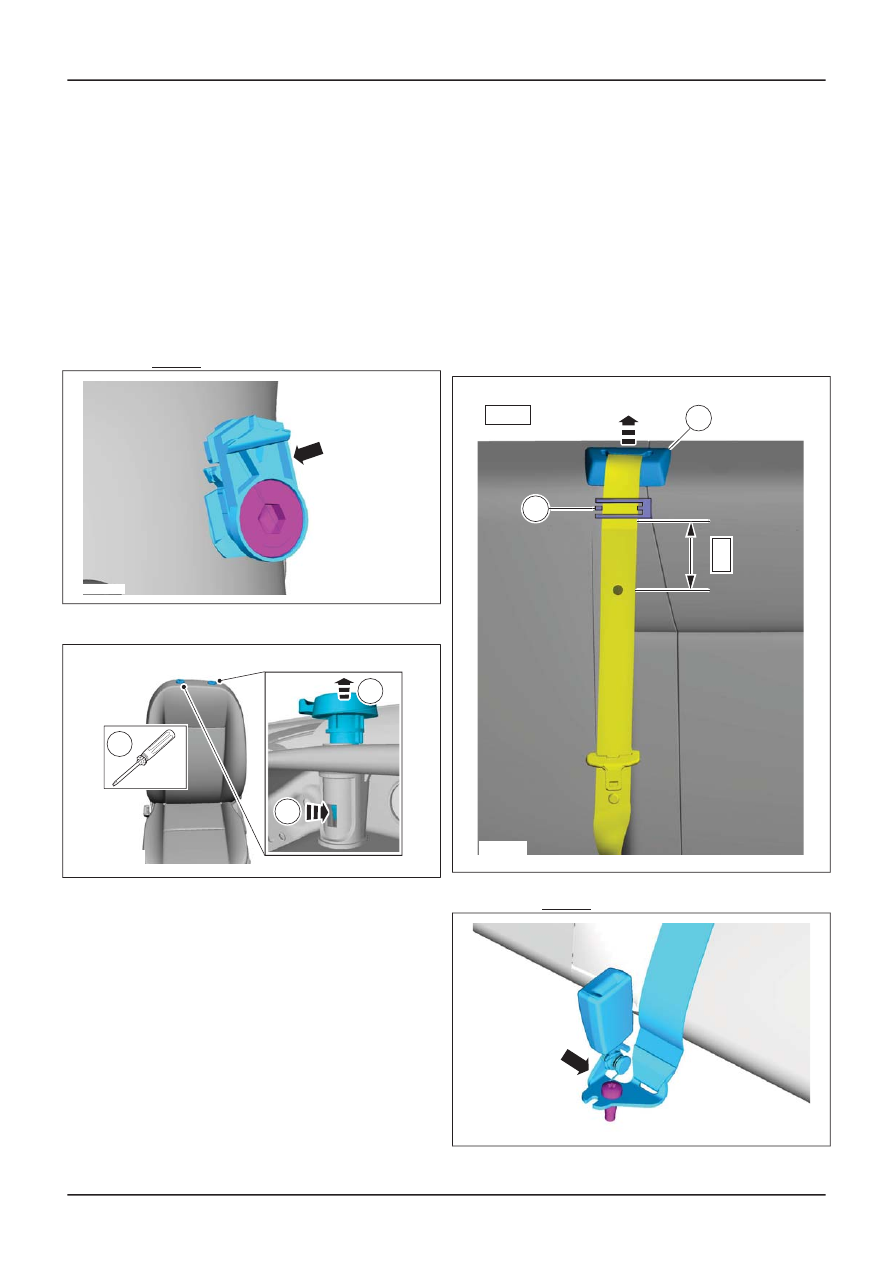

Rear Seat Backrest Cover — 2.5L Duratec-ST (166kW/226PS) -

VI5

Removal

NOTE: Removal steps in this procedure may
contain installation details.

All vehicles

1. Torque: 35 Nm

E65705

2.

E0031543

1

2

1

Vehicles with seat mounted safety belt
retractors

3. NOTE: If the safety belt webbing retracts further

than the safety belt webbing stop, a new safety
belt retractor must be installed.

E51474

200

mm

1

2

4. Torque: 55 Nm

E65704

G545262en

501-10-

39

Seating

501-10-

39

REMOVAL AND INSTALLATION
