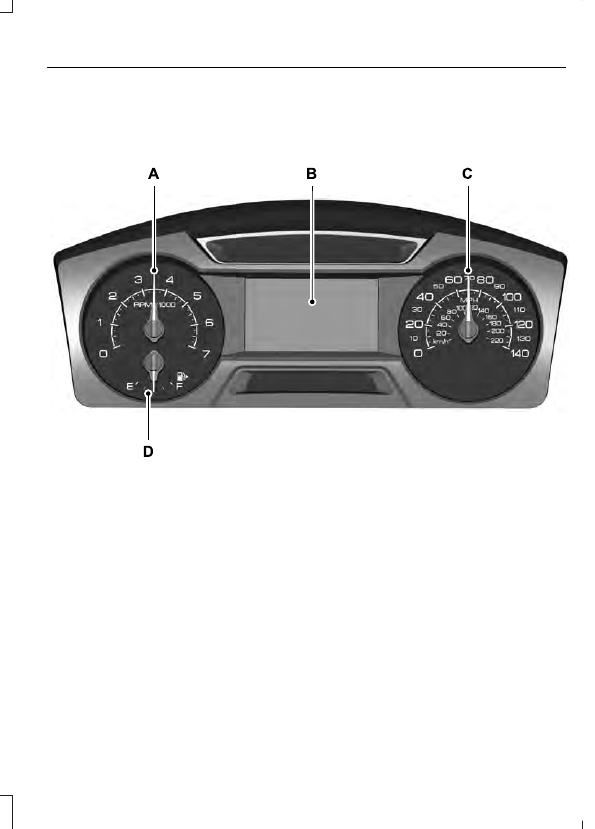

JAUGES

Nota :  Tableau de bord illustré avec unités
de mesure standard (tableaux métriques
similaires).

E212029

Compte-tours.

A

Écran d'information.  Voir Généralités (page 109).

B

Indicateur de vitesse.

C

Jauge de carburant.

D

103

Flex (TP3) , frCAN, Edition date: 201704

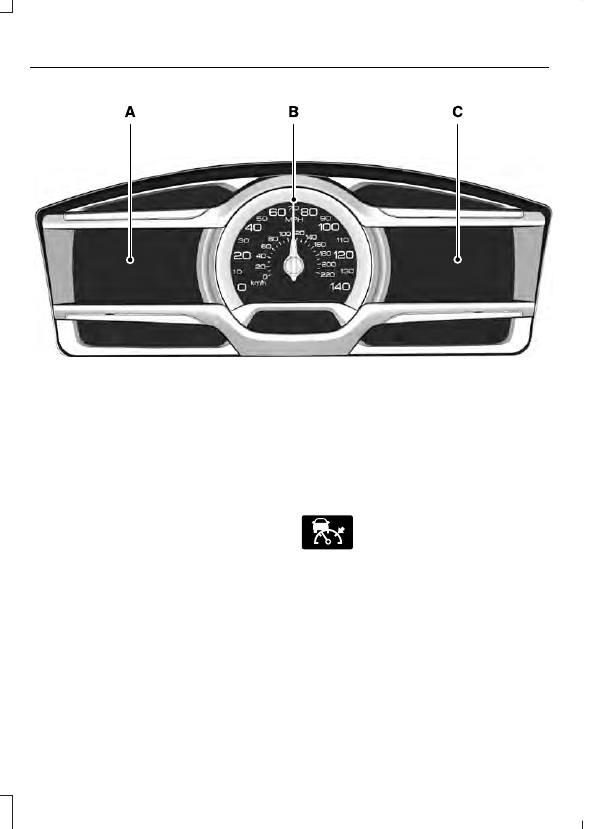

Combiné des instruments

E217329

Écran d'information gauche.  Voir Généralités (page 109).

A

Indicateur de vitesse.

B

Écran d'information droit. Consultez votre livret de renseignements SYNC.

C

TÉMOINS ET INDICATEURS

Les témoins et les indicateurs ci-dessous
vous préviennent de la présence d'un état
du véhicule susceptible de s'aggraver.
Certains témoins s'allument au démarrage
du véhicule pour s'assurer qu'ils
fonctionnent.  Si un témoin reste allumé
après le démarrage de votre véhicule,
reportez-vous à la partie du manuel qui
traite de ce témoin.

Nota :  Certains témoins apparaissent à
l'écran d'information et fonctionnent tout
comme un témoin d'avertissement, mais ils
ne s'allument pas au démarrage du véhicule.

Régulateur de vitesse adaptatif

(Selon l’équipement)

E144524

Le témoin du régulateur de
vitesse change de couleur pour
indiquer le mode du régulateur :

Voir Utilisation du régulateur de vitesse
adaptatif (page 211).

Activé (lumière blanche) : S'allume lorsque
le régulateur de vitesse adaptatif est
activé. Il s'éteint lorsque le régulateur de
vitesse adaptatif est mis hors fonction.

Engagé (lumière verte) : S'allume lorsque
le régulateur de vitesse adaptatif est
engagé. Il s'éteint lorsque le régulateur de
vitesse est désengagé.

104

Flex (TP3) , frCAN, Edition date: 201704

Combiné des instruments

Préparation des sacs gonflables

E67017

Ce témoin révèle une anomalie
s'il ne s'allume pas lorsque vous
établissez le contact, s'il

continue de clignoter ou s'il demeure
allumé. Faites vérifier le système par votre
concessionnaire autorisé. Une tonalité
retentit en cas d'anomalie.

Système de freins antiblocage

Ce témoin révèle une anomalie
s'il s'allume durant la conduite.
Vous pouvez toujours compter

sur les fonctions de freinage normales
(sans ABS) à moins que le témoin du
circuit de freinage ne soit également
allumé.  Faites vérifier le système par votre
concessionnaire autorisé.

Batterie

Ce témoin indique une anomalie
s'il s'allume durant la conduite.
Mettez tous les accessoires

électriques inutiles hors tension et faites
immédiatement vérifier le circuit par votre
concessionnaire autorisé.

Circuit de freinage

AVERTISSEMENT

Il est dangereux de conduire votre
véhicule lorsque ce témoin est
allumé. Les performances des freins

peuvent être considérablement réduites.
La distance de freinage de votre véhicule
peut s'allonger. Faites vérifier votre
véhicule dans les plus brefs délais. Le fait
de parcourir de longues distances lorsque
le frein de stationnement est serré peut
causer une défaillance du frein et
provoquer des blessures.

E144522

Il s'allume lorsque vous serrez le
frein de stationnement et que le
contact est établi.

S'il s'allume lorsque votre véhicule est en
mouvement, vérifiez si le frein de
stationnement est desserré.  Si le frein de
stationnement n'est pas serré, cela indique
un bas niveau de liquide de frein ou une
anomalie du circuit de freinage.  Faites
immédiatement contrôler votre véhicule.

Circuit de charge

Ce témoin s'allume lorsque la
batterie ne se charge pas
correctement.

S'il demeure allumé lorsque le moteur
tourne, il pourrait y avoir une anomalie avec
le circuit de charge.  Contactez votre
concessionnaire autorisé dès que possible.
Cela indique un problème dans le circuit
électrique ou dans un de ses composants.

Régulateur de vitesse

 (Selon l’équipement)

E71340

Ce témoin s'allume lorsque vous
mettez le système hors fonction.

Voir Utilisation du régulateur

de vitesse (page 210).

Indicateur de direction

Ce témoin s'allume lorsque vous
activez les clignotants gauches
ou droits ou les feux de détresse.

Vérifiez si une ampoule est grillée lorsque
ces témoins restent allumés ou clignotent
rapidement.  Voir Remplacement d'une
ampoule (page 292).

Porte mal fermée

Ce témoin s'affiche lorsque le
contact est établi et qu'une des
portes n'est pas complètement

fermée.

105

Flex (TP3) , frCAN, Edition date: 201704

Combiné des instruments

Température du liquide de
refroidissement du moteur

Ce témoin s'allume lorsque la
température du liquide de
refroidissement est élevée.

Arrêtez le véhicule dès que possible,
coupez le contact et laissez refroidir le
moteur.  Voir Vérification du liquide de
refroidissement (page 280).

Huile moteur

Ce témoin s'allume lorsque vous
mettez le contact.

S'il s'allume lorsque le moteur

est en marche, cela indique une anomalie.
Arrêtez votre véhicule dès que vous pouvez
le faire en toute sécurité, puis arrêtez le
moteur.  Vérifiez le niveau d'huile moteur.
Si le niveau d'huile est suffisant, cela révèle
un dysfonctionnement du système.  Faites
immédiatement contrôler votre véhicule.

Voir Vérification de l'huile moteur (page
278).

Témoin de bouclage de ceinture de
sécurité

E71880

Ce témoin s'allume et un carillon
retentit jusqu'à ce que vous
boucliez votre ceinture de

sécurité.

Sac gonflable avant

E67017

Ce témoin indique une anomalie
s'il ne s'allume pas lorsque vous
démarrez le véhicule, s'il

continue de clignoter ou s'il demeure
allumé. Faites vérifier le système par votre
concessionnaire autorisé.

Antibrouillards avant

 (Selon l’équipement)

Ce témoin s'allume lorsque vous
allumez les antibrouillards avant.

Affichage tête haute

 (Selon l’équipement)

E156133

Un faisceau lumineux rouge
s'allume dans le pare-brise dans
certains cas lorsque vous utilisez

le régulateur de vitesse adaptatif ou le
système d'avertissement de collision. Il
s'allume aussi momentanément lorsque
vous démarrez votre véhicule pour vous
assurer que l'affichage fonctionne.

Feux de route

Ce témoin s'allume lorsque vous
allumez les feux de route. Il
clignote lorsque vous faites un

appel de phares.

Hayon ouvert

E162453

Ce témoin s'allume lorsque le
hayon n'est pas totalement
fermé.

Bas niveau de carburant

Ce témoin s'allume lorsque le
niveau de carburant est bas ou
que le réservoir de carburant est

presque vide.  Faites le plein dès que
possible.

Avertissement de faible pression
des pneus

Il s'allume lorsque la pression de
gonflage des pneus est inférieure
à la pression de gonflage de

pneus appropriée.

106
