Ford Figo (2017). Manual en espanol - parte 36

E177389

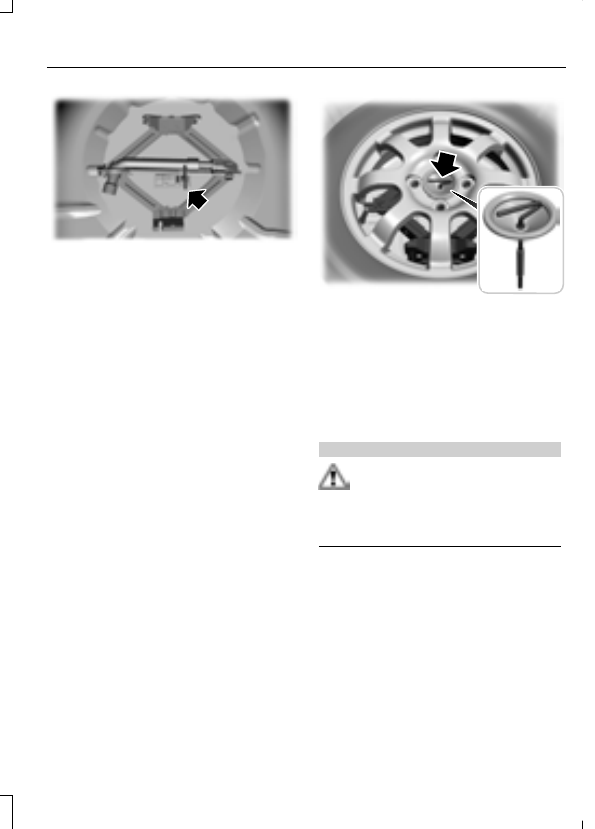

Nota: Asegure el gato del vehículo con el
perno de sujeción en el orificio correcto de
la carrocería del vehículo.

5. Guarde el gato del vehículo y asegúrelo

girando el tornillo a la derecha.

E166564

Nota: Asegure la llanta desinflada con el
perno de sujeción en el orificio izquierdo de
la carrocería del vehículo.

6. Guarde la llanta desinflada y asegúrela

girando el tornillo a la derecha.

7.

Vuelva a instalar la cubierta tapizada
de la rueda.

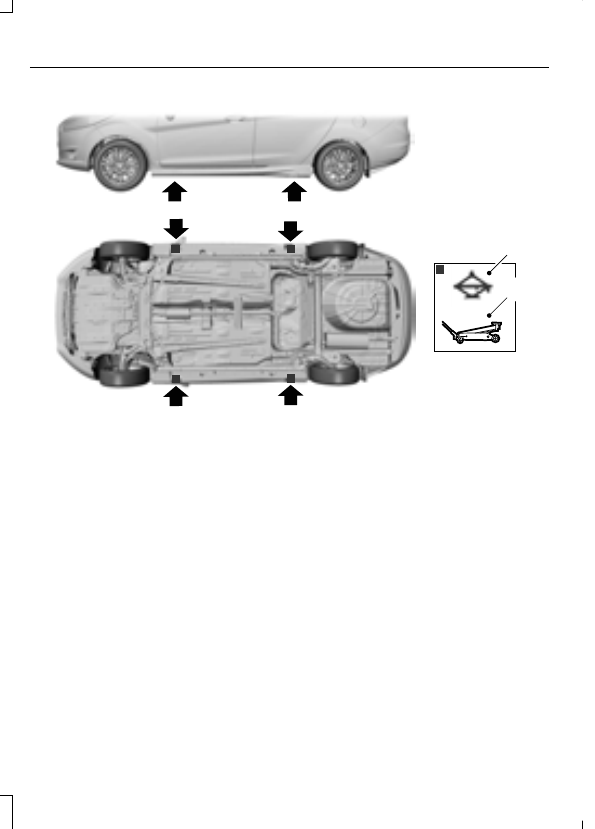

Puntos de apoyo y levantamiento

ALERTA

Use únicamente en los puntos de
elevación con gato especificados. Si
usa otras posiciones, se podrían

dañar la carrocería, dirección, suspensión,
motor, sistema de frenado o tuberías de
combustible.

145

Figo/Ka (CDU) , esMEX

Ruedas y llantas

E92658

A

B

Utilizar solo en emergencias

A

Mantenimiento

B

146

Figo/Ka (CDU) , esMEX

Ruedas y llantas

E192288

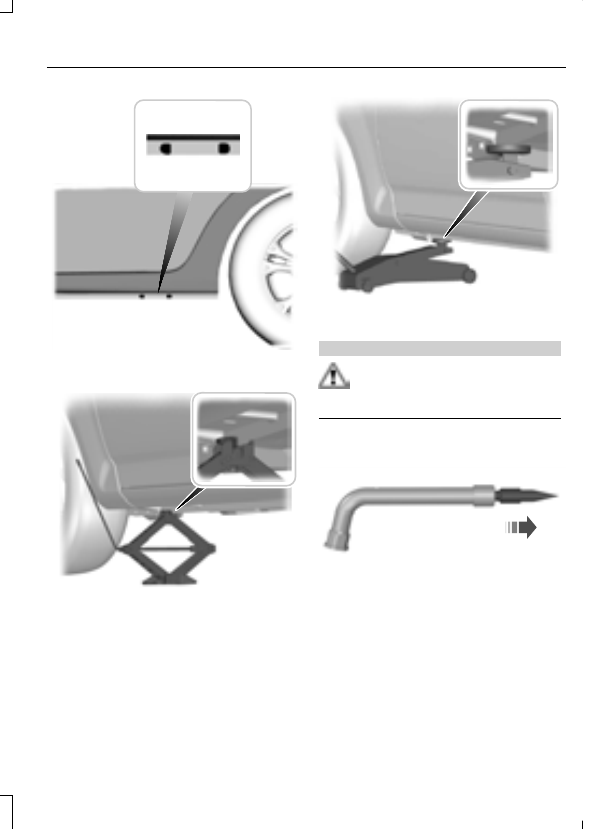

El gato se debe colocar entre las marcas
grabadas en el estribo.

E92932

E93020

Ensamble del tirante de la rueda

ALERTA

Al regresar la extensión del tirante
de la rueda a su posición original,
tenga cuidado de no apretarse los

dedos.

Nota: Asegúrese de extender
completamente el tirante de la rueda.

E122546

Extienda el tirante de la rueda.

Extracción del embellecedor de
rueda

1.

Afloje las tuercas de seguridad.

2. Ubique el gato en posición bajo el

vehículo hasta que la llanta se levante
del suelo.

147

Figo/Ka (CDU) , esMEX

Ruedas y llantas

E164275

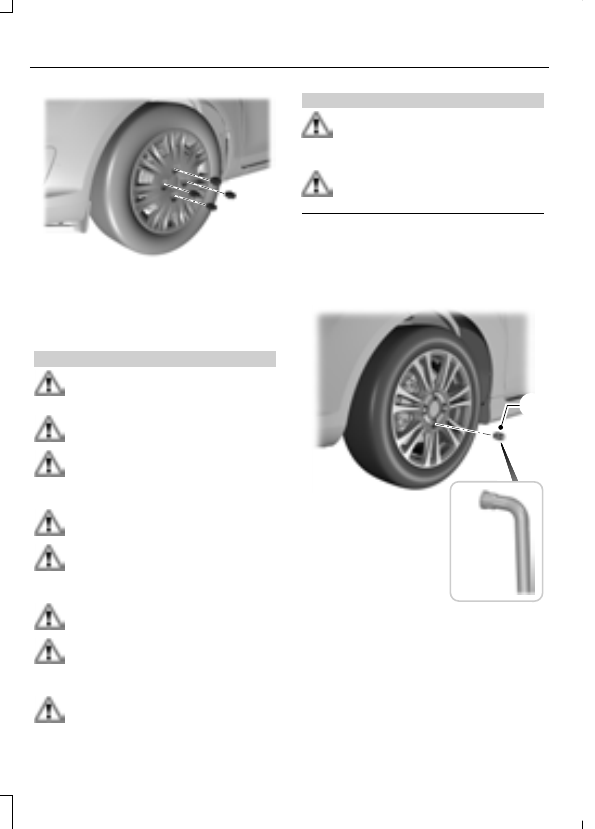

3. Retire las tuercas de seguridad y la

tapa de la rueda.

Cómo quitar una llanta de
carretera

AVISOS

Estacione su vehículo de manera que
no estorbe y que usted no esté en
peligro.

Coloque un triángulo de advertencia.

Asegúrese de que el vehículo esté
sobre suelo firme y nivelado con las
llantas apuntando directamente

hacia delante.

Apague el encendido y aplique el
freno de estacionamiento.

Si el vehículo tiene transmisión
manual, mueva la palanca selectora
a primera velocidad o a engrane de

reversa.

Pida a los pasajeros que bajen del
vehículo.

Asegure la llanta opuesta
diagonalmente con un bloque
apropiado o con una cuña para

llanta.

No trabaje debajo del vehículo
cuando solo esté apoyado en el gato.

AVISOS

Asegúrese de que el gato esté
vertical con respecto al punto de
elevación y que la base esté plana

sobre el suelo.

No deje las llantas de aleación
volteadas hacia el suelo ya que se
dañará la pintura.

Nota: La rueda de refacción se encuentra
debajo de la cubierta del piso en el
compartimiento de equipaje.

1.

Instale la llave de tuerca de seguridad
de bloqueo.

E121887

2

1

2. Afloje las tuercas de seguridad.

3. Ubique el gato en posición bajo el

vehículo hasta que la llanta se levante
del suelo.

4. Quite las tuercas de seguridad y la

llanta.

148

Figo/Ka (CDU) , esMEX

Ruedas y llantas
