Ford Fiesta Ikon (2015). Manual en espanol - parte 24

5XHGDV\OODQWDV

ϵϴ

Gato del vehículo

ADVERTENCIAS

El gato proporcionado junto con su
vehículo debe usarse únicamente al
cambiar una llanta en situaciones de
emergencia.

Antes de usar el gato del vehículo,
revise si no está dañado o
deformado y que la rosca esté
lubricada y libre de materiales
extraños.

Nunca coloque nada entre el gato y
el suelo, o entre el gato y el
vehículo.

Nota: Los vehículos con un juego de reparación
de llantas no están equipados con gato de
vehículo o una llave de ruedas.

Se recomienda usar un gato de taller tipo
hidráulico para cambiar entre llantas de verano
e invierno.

Nota: Use un gato con una capacidad de
levantamiento mínima de 1.5 toneladas y una
placa de levantamiento con un diámetro mínimo
de 80 milímetros.

El gato y la llave de ruedas se localizan en el
alojamiento de la llanta de repuesto. La manija
del gato se engancha al gato.

Puntos para levantamiento con gato

PRECAUCIONES

Use sólo los puntos para el gato
especificados. Si usa otras posiciones,
puede dañar la carrocería, la dirección,
la suspensión, el motor, el sistema
hidráulico de los frenos o las tuberías
de combustible.

Nota: Los puntos para levantar el vehículo con
el gato regular y para el gato de mantenimiento
son los mismos.

5XHGDV\OODQWDV

ϵϵ

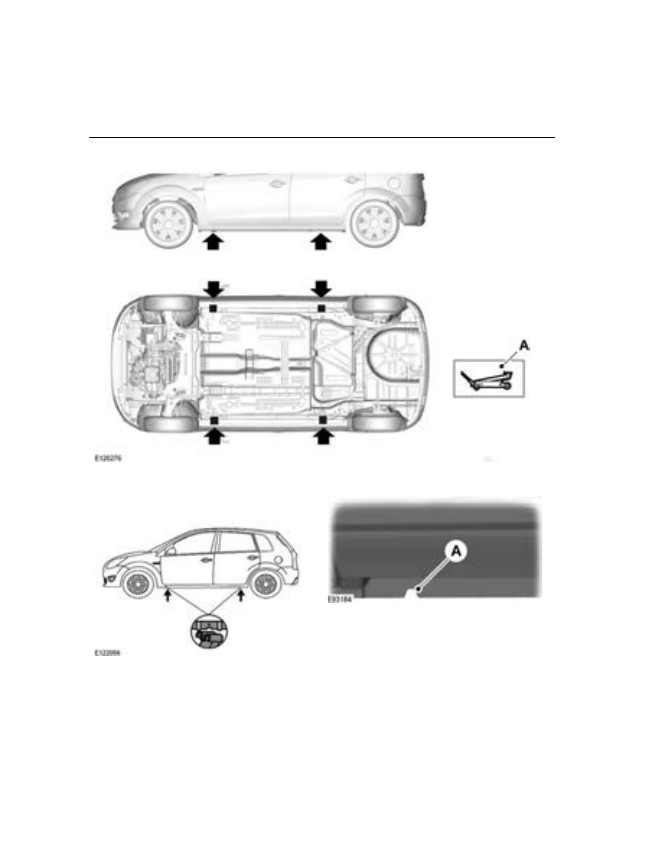

A Gato de mantenimiento

Las muescas en el bastidor de la carrocería A
muestran la localización de los puntos para el
gato.

5XHGDV\OODQWDV

ϭϬϬ

Desmontaje de una rueda del vehículo

ADVERTENCIAS

Estacione su vehículo en una
posición tal que ni el tránsito ni
usted esté en peligro.

Coloque un triángulo de
advertencia.

Asegúrese de que el vehículo esté
en suelo firme y nivelado con las
ruedas apuntando directamente
hacia adelante

Desactive el interruptor de
encendido y aplique el freno de
estacionamiento.

Seleccione la primera o la reversa
en la transmisión.

Solicite a los pasajeros que salgan
del vehículo.

Asegure la rueda diagonalmente
opuesta con un bloque o una calza
de rueda adecuada.

No trabaje debajo del vehículo
cuando sólo está soportado por el
gato.

Asegúrese de que el gato esté
vertical en el punto de levantamiento
y que la base esté firme sobre el
suelo.

PRECAUCIONES

No deje los rines de aleación de
aluminio apoyadas contra el suelo, esto
puede dañar el acabado superficial.

1. Inserte el extremo plano de la llave de

ruedas entre la rueda y el tapón de rueda
y luego desmonte cuidadosamente el
tapón.

5XHGDV\OODQWDV

ϭϬϭ

2. Extienda completamente la llave de

ruedas, si es aplicable.

3. Afloje las tuercas de la rueda.

4. Levante el vehículo con el gato hasta

que la llanta esté despegada del suelo.

5. Retire las tuercas de la rueda y la rueda.

Montaje de una rueda al vehículo

ADVERTENCIAS

Use únicamente los tamaños de rines y
llantas aprobados. El uso de otras
medidas puede dañar el vehículo y
anular la garantía del vehículo. Véase
Especificaciones técnicas (página
103).

No instale llantas anti pinchazos en
vehículos en los que originalmente no
se instaló este tipo de llantas. Por favor
contacte a su distribuidor para más ver
más detalles en relación a la
compatibilidad.

Asegúrese de que las flechas en las
llantas direccionales apunten en la
dirección del giro cuando el vehículo se
mueve hacia adelante. Si debe instalar
una rueda de repuesto con flechas
apuntando en la dirección opuesta,
solicite la reinstalación de la llanta en la
dirección correcta a un técnico
propiamente entrenado.

Asegúrese de que las tuercas de la
maza estén aseguradas correctamente
de manera que no interfieran con las
superficies de montaje de la rueda

Instale las ruedas apropiadamente en
la superficie de montaje. De no hacerlo
así puede ocasionar que las ruedas se
aflojen y se salgan durante el manejo.

PRECAUCIÓN

No instale rines de aleación de aluminio
usando las tuercas de rueda diseñadas
para usarse con ruedas de acero

Nota: Asegúrese de que las superficies de
contacto del Rin y la maza estén libres de
materiales extraños.

Nota: Asegúrese de que los conos en las tuercas
de la rueda asienten correctamente contra el Rin.

Nota: Las tuercas de las Ruedas con Rines de
aleación y Rines de acero, también se puede
utilizar para la Rueda de repuesto de acero por
un corto tiempo
(máximo dos semanas).

2. Instale la rueda
