Ford Fiesta Ikon (2015). Manual en espanol - parte 9

,OXPLQDFLµQ

ϯϴ

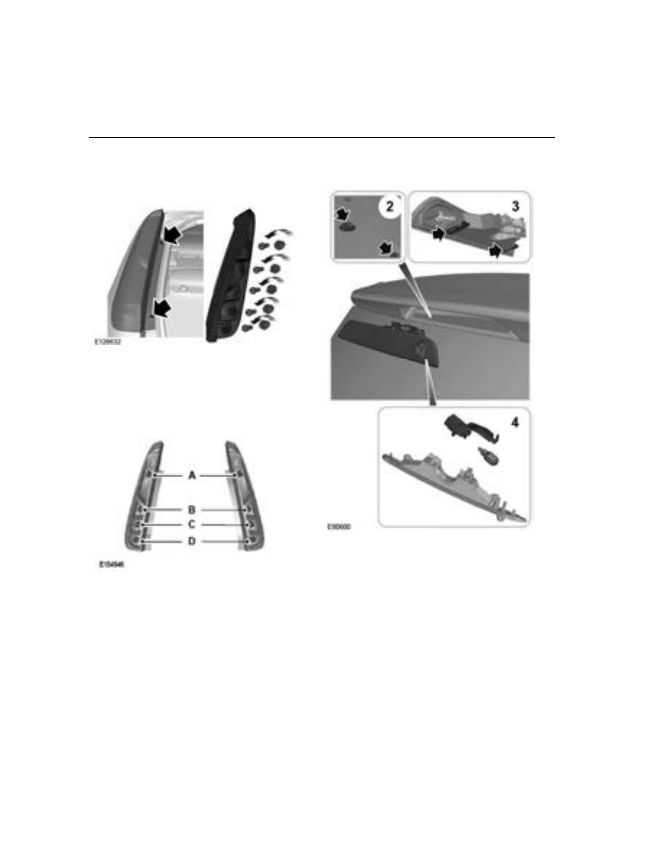

Luces traseras (calaveras)

1. Abra la compuerta trasera

2. Quite los tornillos y desmonte la(s)

lámpara(s) de las luces traseras.

3. Presione gentilmente los focos en el porta

focos, gírelos en sentido opuesto a las

manecillas del reloj y desmóntelos.

A Foco de la luz de estacionamiento

/Reversa

B  Foco de la luz direccional
C  Foco de la luz de reversa
D  Foco del faro de niebla trasero

Luz de freno

1. Abra la compuerta trasera.

2. Desmonte la cubierta de hule.

3. Libere los broches usando un desarmador

plano y desmonte la lámpara.

4. Libere el porta focos y desmonte el foco.

,OXPLQDFLµQ

ϯϵ

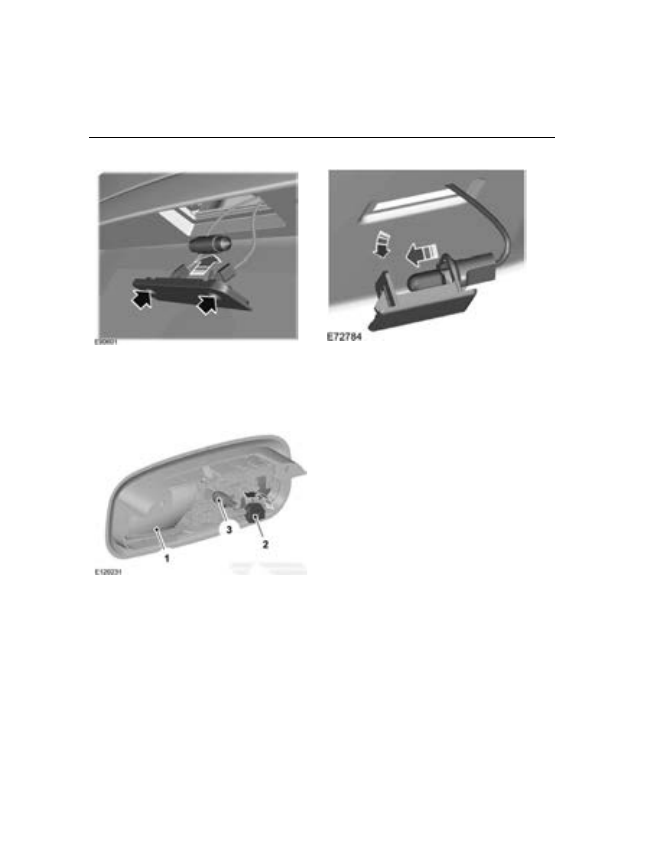

Luz del porta placa

1. Afloje los tornillos y desmonte la lámpara.

2. Desmonte el foco.

Luz de cortesía

1. Saque cuidadosamente la lámpara.

2. Gire el porta focos en sentido opuesto a

las manecillas del reloj y desmóntelo.

3. Desmonte el foco.

Luz del compartimiento de equipaje

1. Saque cuidadosamente la lámpara.

2. Desmonte el foco.

,OXPLQDFLµQ

ϰϬ

TABLA DE ESPECIFICACIONES DE LOS FOCOS

Foco Especificación

Clasificación

Luz direccional delantera

PY21W

Luz lateral

P21/W5

Faro principal

55/60

Luz direccional lateral

WYW5

Faro de niebla delantero

H11

Luz de freno y estacionamiento (trasera)

P21/5W

Luz direccional trasera

P21W

Luz de reversa y faro de niebla trasero

P21W

Luz de freno montada al centro

W16W

Luz del porta placa

CW5

Luz de cortesía

W6W

Luz del compartimiento de equipaje

W6W

9HQWDQDV\(VSHMRV

ϰϭ

VENTANAS ELÉCTRICAS

ADVERTENCIAS

No opere las ventanas eléctricas a
menos que estén libres de
obstrucciones.

Nota: Si opera los interruptores repetidas veces
en un período corto de tiempo, el sistema puede
dejar de operar por un cierto tiempo para evitar
daños por sobrecalentamiento.

Las ventanas eléctricas sólo se pueden operar
cuando el interruptor de encendido está
activado.

Las ventanas eléctricas delanteras se pueden
operar mediante los interruptores localizados en
cualquiera de los paneles de vestidura de las
puertas (puerta del conductor y del pasajero
delantero). Para bajar y subir la ventana,
presione el interruptor de la ventana
respectivamente.

Ventanas manuales

Para subir/bajar la ventana gire la manija.

Nota: La ventana trasera no se puede bajar
completamente.

ESPEJOS EXTERIORES

Espejos abatibles

Puede abatir el espejo exterior en espacios
angostos o cuando el vehículo esté estacionado
para evitar daños accidentales a los espejos.

Asegúrese de acoplar completamente el espejo
en su soporte al regresarlo a su posición
original.
