Ford Fiesta (2017). Manuel - partie 55

5

E161670

6

5. Débranchez le connecteur.

6. Tournez le porte-ampoule dans le sens

inverse des aiguilles d'une montre pour
le retirer.

Feux arrière

E102854

1

1.

Déposez les vis.

E161671

2

2. Débranchez le connecteur.

3. Tournez le porte-ampoule dans le sens

inverse des aiguilles d'une montre pour
le retirer.

E146871

A

B

C

4. Poussez doucement l'ampoule dans

le porte-ampoule et tournez-la dans
le sens inverse des aiguilles d'une
montre pour la retirer.

A. Clignotant
B. Feu de position et feu stop
C. Feu de recul

Troisième feu de freinage central
en hauteur

Nota :  La carte de DEL n'est pas réparable.
Veuillez consulter votre concessionnaire en
cas de défaillance.

Lampe d'éclairage de plaque
d'immatriculation

3

2

1

E72789

1.

Dégagez soigneusement l'attache à
ressort.

2. Déposez la lampe.

3. Tournez l'ampoule dans le sens inverse

des aiguilles d'une montre pour la
retirer.

Lampe intérieure

E99452

2

3

1

1.

Déposez la lampe avec précaution.

2. Tournez le porte-ampoule dans le sens

inverse des aiguilles d'une montre pour
le retirer.

3. Retirez l'ampoule.

Lampes de lecture

E99453

2

3

1

1.

Déposez la lampe avec précaution.

2. Tournez le porte-ampoule dans le sens

inverse des aiguilles d'une montre pour
le retirer.

3. Retirez l'ampoule.

Éclairage de coffre à bagages,
éclairage au plancher et lampe de
hayon

E72784

1.

Sortez la lampe en faisant levier avec
précaution.

2. Retirez l'ampoule.

TABLEAU DE SPÉCIFICATIONS DES AMPOULES

Lampes extérieures

Puissance (watt)

Spécification

Lampe

27/7

PY27/7

Clignotant avant.

55

H11

Feu de croisement.

55

H1LL

Feu de route.

55

H11

Antibrouillard avant.

5

WY5W

Clignotant latéral.

27/7

PY27/7

Feu arrière, feu stop et clignotant
arrière.

16

W16W

Feu de recul.

5

W5W

Éclairage de la plaque d'immatricula-
tion.

Nota :  Sur certains véhicules, les lampes sont des diodes DEL. Vous ne pouvez pas les
remplacer. Faites vérifier votre véhicule dès que possible par un concessionnaire agréé.

Lampes intérieures

Puissance (watt)

Spécification

Lampe

6

W6W

Lampe intérieure.

5

W5W

Lampe de lecture.

6

W6W

Éclairage du coffre à bagages.

REMPLACEMENT DU FILTRE À
AIR

AVERTISSEMENT

Pour réduire les risques de
dommages au véhicule et de
brûlures, ne démarrez pas le moteur

lorsque le filtre à air est retiré et ne retirez
pas le filtre à air lorsque le moteur tourne.

Pour remplacez l'élément du filtre à air,
utilisez uniquement l'élément
recommandé.  Voir Pièces Motorcraft
(page 267).

Sur les véhicules à moteur EcoBoost, il est
important qu'aucune particule étrangère
ne pénètre dans l'admission d'air pendant
l'entretien du filtre à air. Même les petites
particules peuvent endommager le moteur
et le turbocompresseur.

Remplacez l'élément de filtre à air aux
intervalles corrects.  Voir Entretien
périodique normal (page 444).

Nota :  L’emploi d’un élément de filtre à air
inadéquat risque de provoquer de graves
dommages au moteur. La garantie risque
d'être annulée en cas de dommages au
moteur si l'élément de filtre à air correct
n'est pas utilisé.

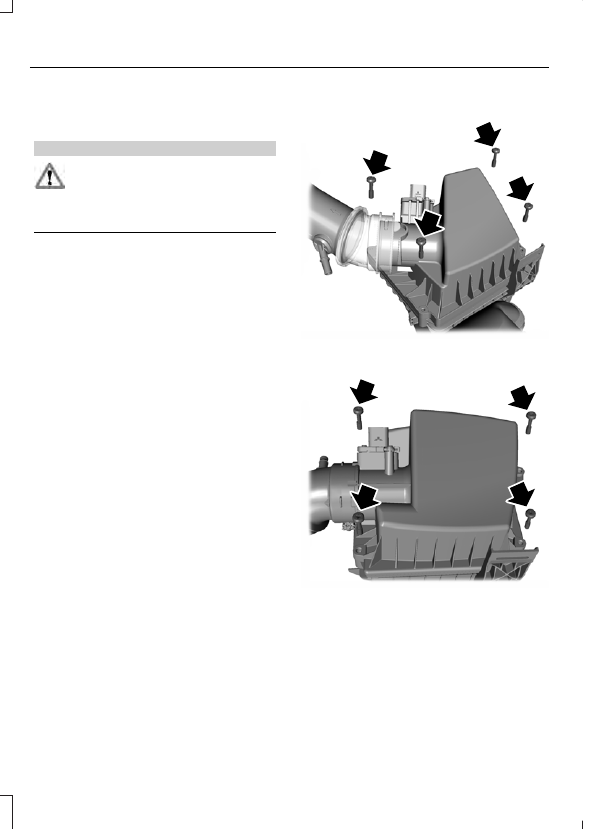

Véhicules à moteur 1 L EcoBoost et 1,6
L EcoBoost

E156923

Véhicules équipés du moteur 1,6 L
Duratec-16V

E156924

1.

Déposez les vis de fixation du couvercle
de boîtier de filtre à air.

2. Soulevez délicatement le couvercle du

boîtier de filtre à air.

3. Retirez l'élément du filtre à air du

boîtier du filtre à air.
