TABLEAU DE SPÉCIFICATIONS
DES FUSIBLES

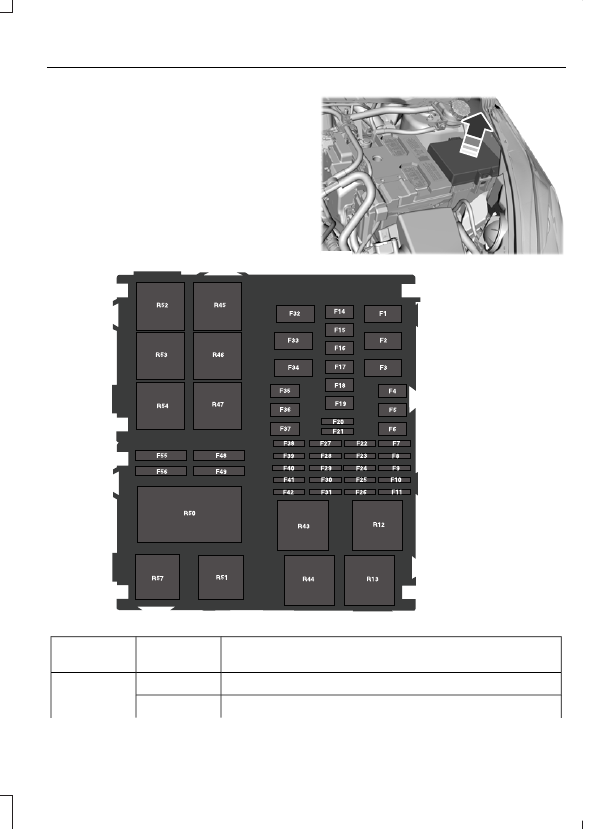

Boîte à fusibles du compartiment
moteur

E206972

E206971

Composant protégé

Intensité

Numéro de

fusible

Module des freins antiblocage.

40 A

F1

Contrôle de stabilité.

60 A

Composant protégé

Intensité

Numéro de

fusible

Module des freins antiblocage.

Relais du motoventilateur de refroidissement.

40 A

F2

Relais grande vitesse de ventilateur de refroidissement.

5

60 A

Boîte à fusibles de l'habitacle.

60 A

F3

Module de commande de carrosserie.

20 A

F4

Verrouillage électrique des portes.

Non utilisé.

-

F5

Relais de ventilateur d'habitacle.

40 A

F6

Ventilateur d'habitacle.

Non utilisé.

-

F7

Non utilisé.

-

F8

Relais d'antibrouillard avant.

7,5 A

F9

Relais de feux de route.

Module de commande de carrosserie.

15 A

F10

Feux extérieurs côté droit.

Module de commande de carrosserie.

15 A

F11

Feux extérieurs côté gauche.

Non utilisé.

-

F14

Non utilisé.

-

F15

Non utilisé.

-

F16

Non utilisé.

-

F17

Non utilisé.

-

F18

Injecteurs.

30 A

F19

Non utilisé.

-

F20

Débitmètre d'air massique.

2

7,5 A

F21

Injecteurs.

10 A

Module de commande du groupe motopropulseur.

15 A

F22

Capteur de position de l'arbre à cames.

15 A

F23

Composant protégé

Intensité

Numéro de

fusible

Sonde à oxygène chauffante.

Bobine d'allumage.

3

15 A

F24

Bobine d'allumage.

2

20 A

Calage variable de la distribution.

10 A

F25

Électrovanne de purge de filtre à charbon actif.
Bobine de relais R57, R45 et R50.

Système ECSS.

4

7,5 A

F26

Obturateur actif de calandre.

1

15 A

Pompe à eau.

1

Module de commande de climatisation.

1

Non utilisé.

-

F27

Non utilisé.

-

F28

Non utilisé.

-

F29

Non utilisé.

-

F30

Non utilisé.

-

F31

Boîte à fusibles de l'habitacle.

60 A

F32

Glaces électriques.

60 A

F33

Module de commande de la boîte de vitesses.

6

40 A

F34

Ventilateur de refroidissement haute vitesse.

1

60 A

Système de freinage antiblocage avec contrôle électro-
nique de stabilité.

40 A

F35

Inhibiteur de démarrage.

30 A

F36

Solénoïde de démarreur.

Lunette arrière chauffante.

30 A

F37

Rétroviseurs extérieurs chauffants.

Module de commande de carrosserie.

20 A

F38

Protection antidécharge de la batterie.

Module de commande de carrosserie.

15 A

F39

Composant protégé

Intensité

Numéro de

fusible

Clignotants.

Non utilisé.

-

F40

Embrayage de climatiseur.

10 A

F41

Module de commande du groupe motopropulseur.

7,5 A

F42

Module de commande de la boîte de vitesses.
Électrovanne de purge de filtre à charbon actif.

Antibrouillard avant gauche.

10 A

F48

Antibrouillard avant droit.

10 A

F49

Feu de route gauche.

10 A

F55

Feu de route droit.

10 A

F56

1

 1 L EcoBoost.

2

 1 L et 1,6 L EcoBoost.

3

1,6 L Sigma.

4

 1,6 L carburant mixte.

5

1,6 L Ecoboost.

6

 Boîte de vitesses PowerShift à 6 rapports.

Composant protégé

Numéro de relais

Relais du module de commande du groupe motopropulseur.

R12

Relais de feux de route.

R13

Non utilisé.

R43

Relais d'antibrouillard avant.

R44

Relais d'embrayage du climatiseur.

R45

Non utilisé.

R46

Relais de pompe d'alimentation.

R47

Ventilateur de refroidissement haute vitesse.

1

R50

Relais d'interdiction de démarrage.

R51
