Ford Fiesta (2017). Manual en espanol - parte 49

Nota: Asegúrese de que la hoja del
limpiador quede fija en su lugar.

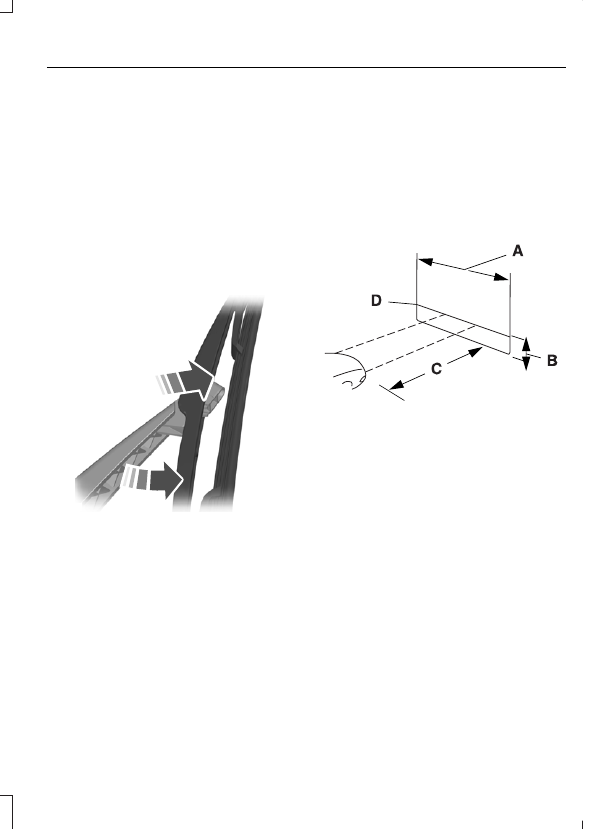

CAMBIO DE LAS HOJAS DE LOS
LIMPIADORES TRASEROS

Nota: No sostenga la hoja del limpiador
cuando levante el brazo del limpiador.

Nota: Asegúrese de que el brazo del
limpiador no golpee de vuelta contra el
vidrio cuando la hoja del limpiador no esté
fija.

1.

Levante el brazo del limpiador.

E130060

3

2

2. Gire levemente la hoja del limpiador.

3. Termine de separar del brazo del

limpiaparabrisas la hoja del
limpiaparabrisas.

4. Desmonte la hoja del limpiador.

5. Instale siguiendo el procedimiento de

desmontaje en orden inverso.

Nota: Asegúrese de que la hoja del
limpiador quede fija en su lugar.

AJUSTE DE LOS FAROS
PRINCIPALES

Ajuste de la alineación vertical

Si su vehículo ha tenido algún accidente,
haga que un distribuidor autorizado revise
la alineación de los faros.

Objetivo de la alineación de los faros

E142592

2,4 m (8 pies)

A

Altura del centro del faro al
suelo

B

7,6 m (25 pies)

C

Línea de referencia horizontal

D

Procedimiento de ajuste de la
alineación vertical

1.

Estacione el vehículo directamente
frente a una pared o pantalla sobre una
superficie nivelada, a unos 7.6 metros
(25 pies) de distancia.

2. Mida la altura del piso al centro del faro

y marque una línea de referencia
horizontal de 2,4 m (8 pies) de largo
en la pared o la pantalla vertical (un
trozo de cinta adhesiva sirve).

Nota: Para ver un patrón de luz más claro
para el ajuste, es posible que quiera
bloquear la luz de un faro delantero
mientras ajusta el otro.

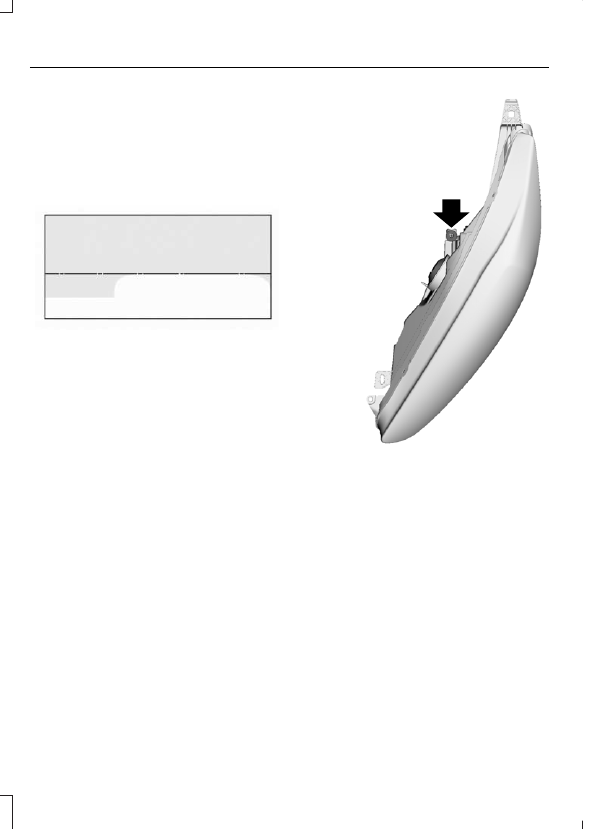

3. Encienda las luces bajas de los faros

para iluminar la pared o pantalla y abra
el cofre.

E142465

4. En la pared o pantalla observará una

zona plana de luz de alta intensidad
ubicada en la parte superior del lado
derecho del haz de luz. Si el borde
superior de la zona de luz de alta
intensidad no está en la línea de
referencia horizontal, ajuste el faro.

E156848

5. Localice el ajustador vertical de cada

faro. Con un destornillador Phillips No.
2, gire el ajustador hacia la derecha o
hacia la izquierda para ajustar la
alineación vertical del faro. El borde
horizontal de la luz más brillante debe
tocar la línea de referencia horizontal.

6. Cierre el cofre y apague las luces.

Ajuste de la alineación horizontal

Este vehículo no requiere alineación
horizontal y no es ajustable.

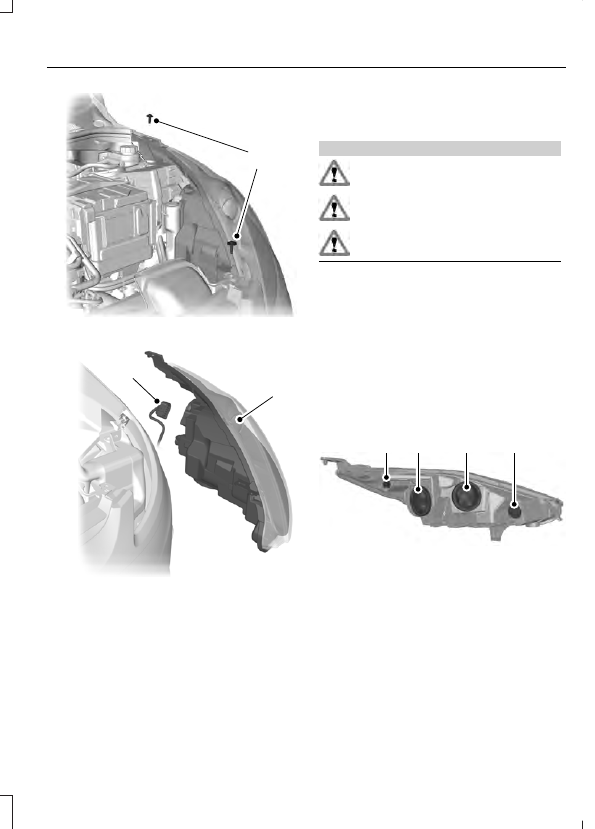

DESMONTAJE DE FAROS

1.

Abra el cofre.  Ver Apertura y cierre
del cofre (página 184).

E146878

2

2. Retire los tornillos.

E102590

3

4

3. Desconecte el conector eléctrico.

4. Quite los faros delanteros.

Nota: Al ajustar el faro, asegúrese de
reconectar el conector eléctrico
correctamente.

Nota: Al ajustar el faro, asegúrese de fijarlo
por completo en los broches de sujeción.

CAMBIO DE FOCOS - CUATRO
PUERTAS

AVISOS

Apague las luces y el vehículo.

Permita que se enfríe el foco antes
de quitarlo.

No toque el cristal del foco.

Nota: Únicamente utilice focos de la
especificación correcta.

Nota: Las siguientes instrucciones
describen cómo quitar los focos. Ponga los
reemplazos en orden inverso a menos que
se indique lo contrario.

Faro delantero

Nota: Desmonte las cubiertas para acceder
a los fusibles.

B

A

C

D

E159827

Indicadora lateral

A

Luces bajas de los faros

B

Luces altas de los faros
delanteros

C

Luces direccionales

D

Indicadora lateral

1.

Quite los faros delanteros.  Ver
Desmontaje de faros (página 200).

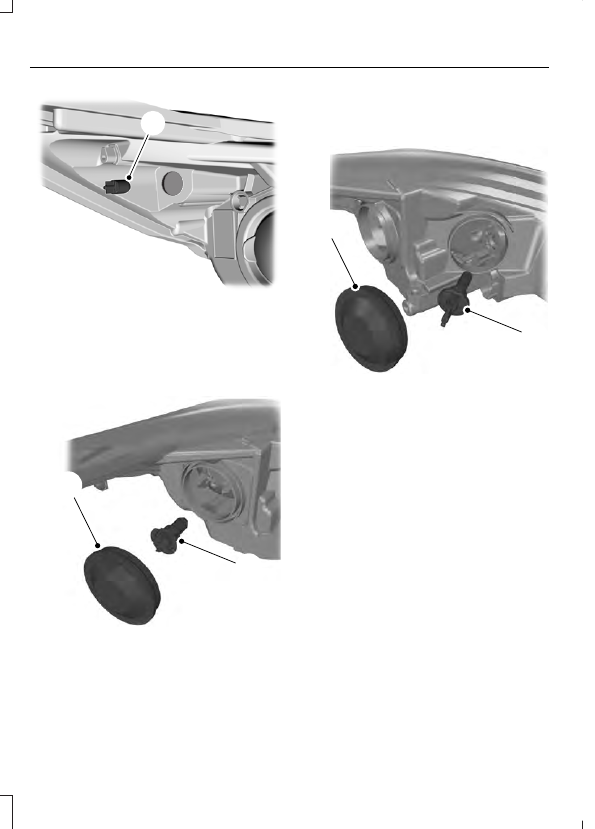

E161707

A

2. Quite el portafoco.

3. Retire el foco.

Luces bajas de los faros

1.

Quite los faros delanteros.  Ver
Desmontaje de faros (página 200).

E146803

4

2

2. Retire la funda.

3. Desconecte el conector eléctrico.

4. Libere el broche y quite el foco.

Nota: No toque el cristal del foco.

Luces altas de los faros delanteros

1.

Quite los faros delanteros.  Ver
Desmontaje de faros (página 200).

E146804

2

3

2. Retire la funda.

3. Gire el foco hacia la izquierda y quítelo.

Nota: No toque el cristal del foco.

Intermitente

1.

Quite los faros delanteros.  Ver
Desmontaje de faros (página 200).
