Ford Fiesta (2017). Manual en espanol - parte 45

Tipos de fusible

E207206

Tipo de fusible

Etiqueta

Micro 2

A

Micro 3

B

Maxi

C

Mini

D

Caja M

E

Caja J

F

Caja J, bajo perfil

G

INFORMACIÓN GENERAL

Lleve su vehículo a servicio en forma
regular para ayudar a mantener su valía
de carretera y su valor de reventa. Existe
una gran red de distribuidores autorizados
disponibles para ayudarle con su
experiencia en servicios profesionales.
Creemos que sus técnicos capacitados
especialmente son los mejores calificados
para dar servicio a su vehículo en forma
adecuada y experta. Ellos cuentan con el
respaldo de un amplio rango de
herramientas altamente especializadas,
desarrolladas específicamente para dar
servicio a su vehículo.

Si su vehículo requiere servicio profesional,
un distribuidor autorizado puede
proporcionar las refacciones y el servicio
necesarios. Revise la información de
garantía para saber qué refacciones y
servicios se cubren.

Use solo los combustibles, lubricantes,
líquidos y refacciones recomendados que
cumplan con las especificaciones. Las
refacciones Motorcraft® están diseñadas
y fabricadas para proporcionar el mejor
rendimiento en su vehículo.

Precauciones

•

No trabaje con el motor caliente.

•

Asegúrese que no quede nada
atrapado en las partes en movimiento.

•

No trabaje en un vehículo con el motor
en funcionamiento dentro de un
espacio cerrado, a menos que esté
seguro que tiene suficiente ventilación.

•

Mantenga todas las llamas al
descubierto y cualquier otro material
incandescente (por ejemplo,
cigarrillos) lejos de la batería del
vehículo y de todas las piezas
relacionadas con el sistema de
combustible.

Trabajo con el motor apagado

1.

Coloque el freno de estacionamiento
y cambie a la posición de
estacionamiento (P).

2. Pare el motor.

3. Bloquee las ruedas.

Trabajo con el motor encendido

ALERTA

Para reducir el riesgo de daño al
vehículo y/o quemaduras
personales, no arranque el motor con

el filtro de aire extraído y no lo saque
mientras el motor está funcionando.

1.

Coloque el freno de estacionamiento
y cambie a la posición de
estacionamiento (P).

2. Bloquee las ruedas.

APERTURA Y CIERRE DEL
COFRE

Apertura del cofre

E102165

1.

Jale la palanca de liberación del cofre.

2. Levante levemente el cofre.

E163236

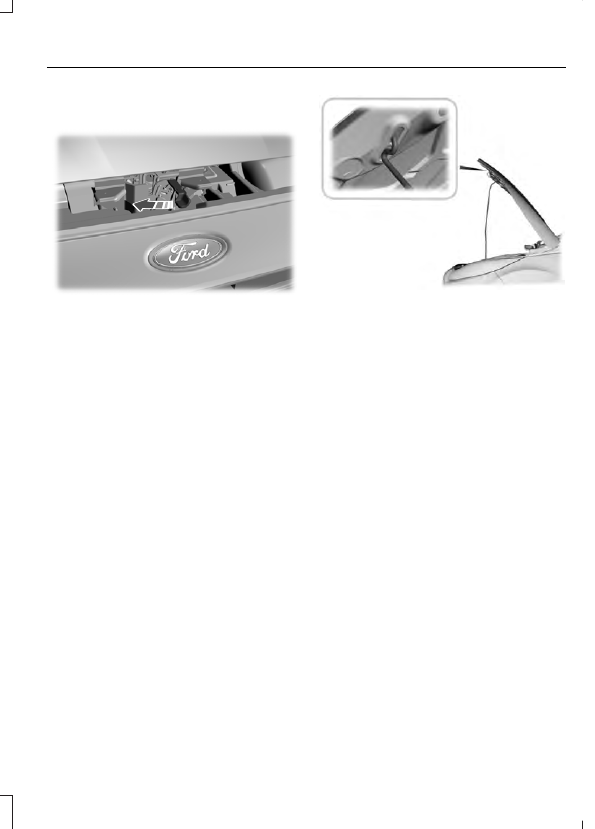

3. Mueva la chapa a la izquierda para

liberar el cofre.

E87786

4. Abra el cofre y asegúrelo con el

amortiguador de soporte.

Cerrado del cofre

1.

Quite el amortiguador de soporte de la
chapa y asegúrelo correctamente en
el clip.

2. Baje el cofre y déjelo caer con su propio

peso de una altura de al menos 8 a 12
pulg (20 a 30 cm).

Nota: Asegúrese de que la tapa del cofre
esté perfectamente cerrada.

REVISIÓN DEL COMPARTIMIENTO DEL MOTOR - 1.0L
ECOBOOST™

E163005

A

B

C

D

E

G

H

F

Depósito del anticongelante para motor

*

:  Ver Comprobación del refrigerante

de motor (página 190).

A

Tapón de llenado de aceite del motor

*

:  Ver Comprobación del aceite de

motor (página 188).

B

Batería:  Ver Cambio de la batería de 12V  (página 196).

C

Depósito del líquido de frenos y embrague

*

:  Ver Verificación del fluido de

frenos (página 195).

D

Caja de fusibles del compartimiento del motor:  Ver Fusibles (página 174).

E

Depósito del líquido de lavado del limpiaparabrisas y la ventana trasera:  Ver
Comprobación del fluido del lavador (página 196).

F

Filtro de aire:  Ver Cambio del filtro de aire del motor  (página 213).

G

Varilla indicadora de nivel de aceite del motor

*

:  Ver Comprobación del aceite

de motor (página 188).

H

*

 Los tapones de llenado y la varilla indicadora del aceite del motor son de color para

poder identificarlos fácilmente.
