Ford F-450 (2017). Manuel - partie 99

6. Pour régler l'autre phare, répétez les

étapes 3 à 5.

7.

Fermez le capot et éteignez les phares.

Réglage horizontal des phares

Aucun réglage horizontal n'est nécessaire
pour ce véhicule.

REMPLACEMENT D'UNE
AMPOULE

AVERTISSEMENTS

Éteignez les feux et coupez le
contact. Le non-respect de cet
avertissement peut entraîner des

blessures graves.

Les ampoules deviennent brûlantes
lors de leur utilisation. Laissez-les
refroidir avant de les déposer.

N'utilisez que des ampoules aux
spécifications appropriées.  Voir Tableau
de spécifications des ampoules (page
403).  Pour la repose, procédez dans l'ordre
inverse, sauf indication contraire.

Ampoules de feux de
stationnement et des clignotants
avant

Nota :  Pour accéder aux ampoules côté
droit, retirez le tuyau de prise d'air.  Voir
Remplacement du filtre à air  (page 406).

Pour accéder aux ampoules côté gauche,
retirez le tube de remplissage du réservoir
de lave-glace. Véhicules à moteur diesel
seulement.

E224990

1.

Éteignez tous les feux et coupez le
contact.

2. Débranchez le connecteur.

3. Tournez la douille dans le sens inverse

des aiguilles d'une montre pour la
retirer.

Nota :  Il n'est pas possible de séparer
l'ampoule de la douille.

Ampoules de phare

Nota :  Pour accéder aux ampoules côté
droit, retirez le tuyau de prise d'air.  Voir
Remplacement du filtre à air  (page 406).

Pour accéder aux ampoules côté gauche,
retirez le tube de remplissage du réservoir
de lave-glace. Véhicules à moteur diesel
seulement.

E224991

1.

Éteignez tous les feux et coupez le
contact.

2. Débranchez le connecteur.

3. Tournez la douille dans le sens inverse

des aiguilles d'une montre pour la
retirer.

Nota :  Il n'est pas possible de séparer
l'ampoule de la douille.

Nota :  Manipulez les ampoules des phares
à halogène avec soin et gardez-les hors de
la portée des enfants. Tenez l'ampoule
uniquement par son culot en plastique et
n'en touchez pas le verre. L'huile qui se
trouve naturellement sur vos mains
provoquerait le bris de l'ampoule au
moment de l'allumage des phares.

Ampoules d'antibrouillards

 (Selon

l’équipement)

E163826

1.

Éteignez tous les feux et coupez le
contact.

2. L'ampoule est accessible derrière le

pare-chocs.

3. Débranchez le connecteur.

4. Tournez la douille dans le sens inverse

des aiguilles d'une montre pour la
retirer.

Nota :  Il n'est pas possible de séparer
l'ampoule de la douille.

Nota :  Manipulez les ampoules halogènes
avec soin et gardez-les hors de portée des
enfants. Tenez l'ampoule uniquement par
son culot en plastique et n'en touchez pas
le verre. L'huile qui se trouve naturellement
sur vos mains provoquerait le bris de
l'ampoule au moment de l'allumage des
phares.

Ampoules de feux arrière, de feux
stop, de clignotants arrière et de
feux de recul

Modèles pick-up - Véhicules sans
système d'information sur les angles
morts

E223775

5

1.

Éteignez tous les feux et coupez le
contact.

2. Ouvrez le hayon pour accéder aux

blocs optiques.

3. Enlevez les boulons du bloc optique de

feux arrière et retirez soigneusement
le bloc optique du montant de hayon
pour dégager les deux languettes de
retenue.

4. Tournez la douille dans le sens inverse

des aiguilles d'une montre pour la
retirer.

5. Retirez l'ampoule en la tirant bien

droite.

Modèles pick-up - Véhicules avec
système d'information sur les angles
morts

E224204

4

6

5

1.

Éteignez tous les feux et coupez le
contact.

2. Ouvrez le hayon pour accéder aux

blocs optiques.

3. Enlevez les boulons du bloc optique de

feux arrière et retirez soigneusement
le bloc optique du montant de hayon
pour dégager les deux languettes de
retenue.

4. Retirez les vis du couvercle du module

de système d'information sur les
angles morts.

5. Tournez la douille dans le sens inverse

des aiguilles d'une montre pour la
retirer.

6. Retirez l'ampoule en la tirant bien

droite.

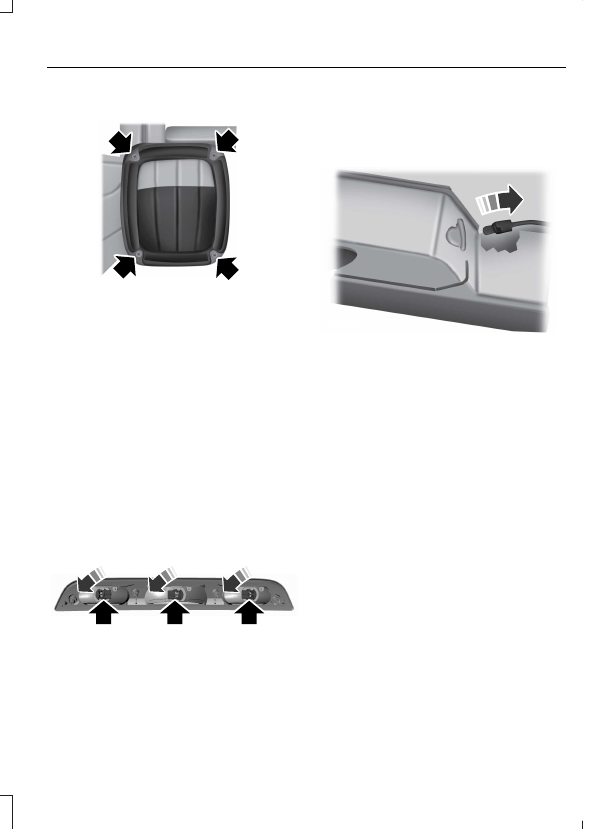

Châssis-cabine

E163828

1.

Éteignez tous les feux et coupez le
contact.

2. Retirez les vis et le verre du bloc

optique.

3. Retirez l'ampoule en la tirant bien

droite.

Ampoules de lampe d'aire de
chargement et de troisième feu
stop en hauteur

1.

Éteignez tous les feux et coupez le
contact.

2. Enlevez les vis et retirez soigneusement

le bloc optique du véhicule pour
accéder aux douilles d'ampoule.

E187290

3. Tournez la douille dans le sens inverse

des aiguilles d'une montre pour la
retirer.

4. Retirez l'ampoule en la tirant bien

droite.

Ampoule d'éclairage de la plaque
d'immatriculation

E163830

1.

Éteignez tous les feux et coupez le
contact.

2. L'ampoule est accessible derrière le

pare-chocs.

3. Tournez la douille dans le sens inverse

des aiguilles d'une montre pour la
retirer.

4. Retirez l'ampoule en la tirant bien

droite.

TABLEAU DE SPÉCIFICATIONS
DES AMPOULES

Les ampoules de rechange à utiliser sont
indiquées dans le tableau ci-dessous.  Les
ampoules de phare doivent porter la
mention « D.O.T. » pour l'Amérique du
Nord pour garantir le rendement du phare,
la luminosité, la puissance du faisceau
lumineux et la visibilité.  Les ampoules
appropriées n'endommagent pas le bloc
optique, ne risquent pas d'annuler la
garantie de celui-ci et offrent un éclairage
adéquat de longue durée.
