Ford F-450 (2017). Manuel - partie 91

2. Placez-vous devant le véhicule et

repérez le levier d'ouverture secondaire,
situé sous l'avant du capot, près du
centre du véhicule.

E190266

3. Soulevez le capot jusqu'à ce que les

vérins le maintiennent en position
ouverte.

4. Pour refermer, abaissez le capot et

assurez-vous que le capot est bien
fermé et verrouillé.

APERÇU SOUS LE CAPOT - 6,2 L

A

B

C

J

E

F

H

I

D

E222143

G

Filtre à air.  Voir Remplacement du filtre à air  (page 406).

A.

Boîte à fusibles du compartiment moteur.  Voir Tableau de spécifications
des fusibles (page 356).

B.

Jauge d'huile de la boîte de vitesses automatique.  Voir Vérification de l'huile
de boîte de vitesses automatique (page 389).

C.

Réservoir de liquide de frein.  Voir Vérification du liquide de frein (page 392).

D.

Réservoir de liquide de lave-glace  Voir Vérification du liquide de lave-glace
(page 393).

E.

Réservoir de liquide de refroidissement.  Voir Vérification du liquide de
refroidissement (page 378).

F.

Réservoir de liquide de direction assistée.  Voir Vérification du liquide de
direction assistée (page 393).

G.

Bouchon de remplissage d'huile moteur.  Voir Vérification de l'huile moteur
(page 372).

H.

Jauge d'huile moteur.  Voir Jauge d'huile moteur (page 372).

I.

Batterie.  Voir Remplacement de la batterie de 12 V  (page 395).

J.

APERÇU SOUS LE CAPOT - 6,8 L

A

B

C

J

F

G

I

E

D

E222144

H

Filtre à air.  Voir Remplacement du filtre à air  (page 406).

A.

Boîte à fusibles du compartiment moteur.  Voir Tableau de spécifications
des fusibles (page 356).

B.

Jauge d'huile de la boîte de vitesses automatique.  Voir Vérification de l'huile
de boîte de vitesses automatique (page 389).

C.

Jauge d'huile moteur.  Voir Jauge d'huile moteur (page 372).

D.

Réservoir de liquide de frein.  Voir Vérification du liquide de frein (page 392).

E.

Réservoir de liquide de lave-glace  Voir Vérification du liquide de lave-glace
(page 393).

F.

Réservoir de liquide de refroidissement.  Voir Vérification du liquide de
refroidissement (page 378).

G.

Réservoir de liquide de direction assistée.  Voir Vérification du liquide de
direction assistée (page 393).

H.

Bouchon de remplissage d'huile moteur.  Voir Vérification de l'huile moteur
(page 372).

I.

Batterie.  Voir Remplacement de la batterie de 12 V  (page 395).

J.

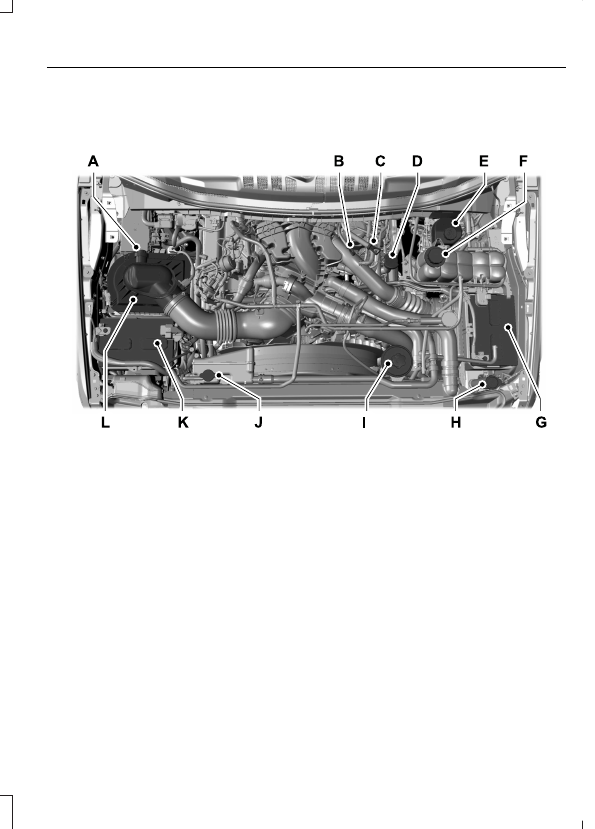

APERÇU SOUS LE CAPOT - DIESEL 6,7 L

F-Super Duty

E234258

Indicateur de colmatage du filtre à air

A.

Jauge d'huile moteur

B.

Jauge d'huile de la boîte de vitesses automatique

C.

Remplissage d'huile moteur

D.

Réservoir de liquide de frein

E.

Réservoir de liquide de refroidissement du moteur (circuit principal de
refroidissement haute-température)

F.

Batterie

G.

Réservoir de liquide lave-glace

H.

Réservoir de liquide de direction assistée

I

Réservoir de liquide de refroidissement du circuit de refroidissement secondaire

J

Batterie

K

Filtre à air

L
