présent, vous pouvez transporter
cette nouvelle charge incluant
votre ami. En unités métriques, le
calcul s'établit comme suit : 635
kg - (2 x 99 kg) - (9 x 45 kg) = 635
- 198 - 405 = 32 kg.

Les calculs ci-dessus supposent
aussi que les charges sont placées
dans votre véhicule de manière à
ne pas dépasser le poids maximal
autorisé à l'essieu avant ou arrière
précisé pour votre véhicule sur
l'étiquette d'homologation de
sécurité.

Directives spéciales
concernant le chargement du
véhicule à l'intention des
propriétaires de camionnettes
et de véhicules utilitaires

AVERTISSEMENT

Le comportement routier
d'un véhicule chargé peut

différer de celui d'un véhicule non
chargé. Faites preuve d'une
grande prudence lorsque vous
conduisez un véhicule lourdement
chargé, par exemple, conduisez
plus lentement et prévoyez une
distance de freinage supérieure.

RAMPES DE PLATEAU

 (Selon

l’équipement)

AVERTISSEMENTS

La partie coulissante de la rampe est
un bout rétreint. Ne placez pas les
doigts ou les mains dans un bout

rétreint.

AVERTISSEMENTS

Déployez et rétractez la rampe
uniquement lorsqu'elle est reliée à
la plaque de hayon.

Assurez-vous que la rampe est
installée correctement lors du
chargement et du déchargement de

l'équipement sur la rampe.

Ne vous tenez pas debout ou assis
sur la rampe lorsqu'elle se trouve en
position rangée.

Installez la rampe uniquement dans
les angles de rampe prescrits.

Nota :  La capacité maximale de la rampe
est de 363 kg (800 lb).

Nota :  Vérifiez que la rampe se trouve sur
un sol stable avant toute utilisation.

Nota :  Pour le chargement et le
déchargement de l'équipement, l'orientation
de votre rampe doit se situer entre 10° vers
le haut et 26° vers le bas pour éviter
d'endommager la pince de rampe et la
plaque de hayon.

Utilisation de la rampe de plateau

1.

Déposez les câbles avant et arrière.

E194380

2. Ouvrez les bras de levier à came et

dévissez les boulons à came.

3. Retirez la rampe du support de rampe.

E211150

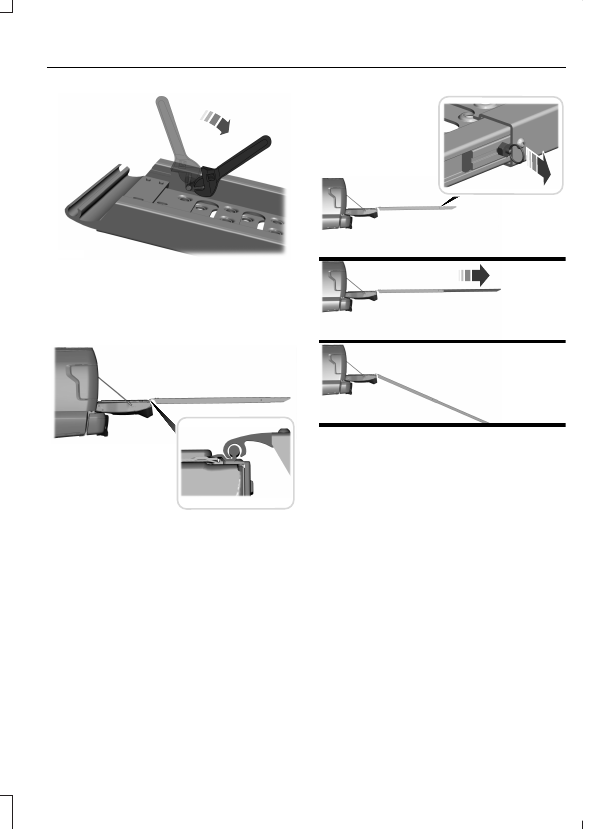

Nota :  Un outil à surface lisse peut être
utilisé pour faire tourner les arrêts.

4. Faites tourner les arrêts sur le côté

inférieur de la rampe jusqu'à la position
ouverte.

E194382

5. Faites glisser la pince de rampe sur la

plaque de hayon.

E194383

6. Tirez le boulon de repérage pour

l'extraire et déployez la rampe jusqu'à
ce que le boulon se trouve en position
d'utilisation, puis réglez la rampe sur
un sol stable.

Rangement de la rampe de plateau

1.

Redressez la rampe. Tirez le boulon de
repérage vers l'extérieur.

2. Faites glisser la rampe en position de

stockage jusqu'à se que le boulon de
repérage se verrouille.

Nota :  Assurez-vous que le repérage correct
a été appliqué pour votre taille de plateau.

3. Faites glisser la pince de rampe hors

de la plaque de hayon.

4. Faites tourner les arrêts sur le côté

inférieur de la rampe jusqu'à la position
fermée.

E194391

5. Placez la rampe dans le support de

rampe.

6. Posez les boulons à came et fermez

les bras de levier à came.

7.

Fixez les câbles avant et arrière.

Nota :  Assurez-vous de fixer correctement
le câble de blocage. Si le câble de blocage
est mal fixé, vous entendrez peut-être un
bruit métallique.

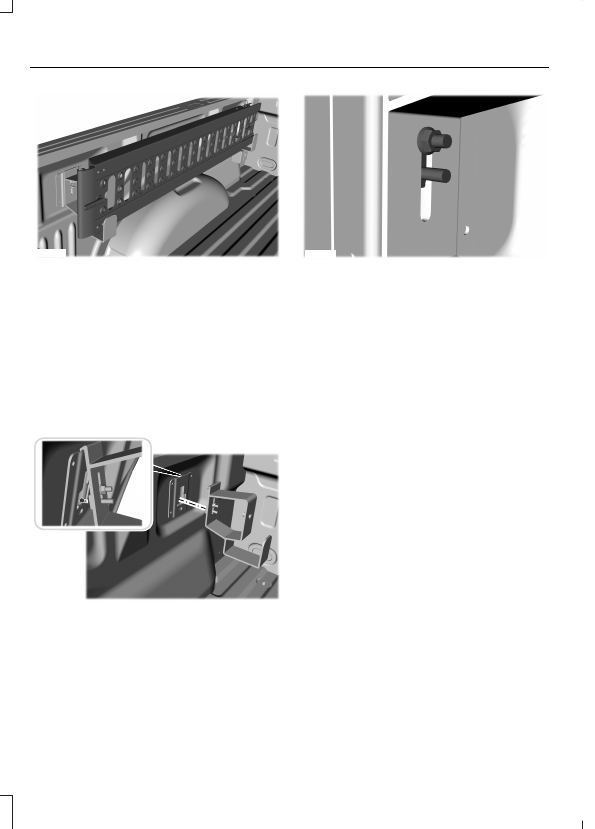

Pose du support de rampe

E194387

1.

Accrochez la partie supérieure du
support de rampe sur la plaque de
montage et mettez le support de
rampe en position en le faisant tourner.

E194388

2. Faites glisser les goujons du support

de rampe vers le haut en position
installée.

3. Serrez l'écrou du support de rampe.

Nota :  L'écrou doit se trouver sur le goujon
supérieur.

TRACTION D'UNE REMORQUE

AVERTISSEMENTS

La traction d'une remorque
dont le poids dépasse le

poids maximal autorisé de la
remorque excède les limites du
véhicule et peut endommager le
moteur, la boîte de vitesses, le
châssis et augmenter les risques
de perte de maîtrise ou de
renversement du véhicule et de
blessures.

Ne dépassez jamais le poids
total autorisé en charge

(PTAC) ni le poids maximal
autorisé à l'essieu (PMAE) qui
figurent sur l'étiquette
d'homologation.

Nota :   Voir Poids de
remorquage recommandés (page
319).

Votre véhicule peut comporter des
dispositifs électriques, comme des
fusibles ou des relais, dédiés à la
traction d'une remorque.  Voir
Fusibles (page 356).

La capacité de charge de votre
véhicule se fonde sur le poids et
non sur le volume. Il est donc
possible que vous ne puissiez pas
utiliser tout l'espace disponible
pour le chargement d'un véhicule
ou d'une remorque.

La traction d'une remorque
impose des contraintes
supplémentaires au moteur, à la
boîte de vitesses, aux essieux, aux
freins, aux pneus et à la
suspension du véhicule. Inspectez
ces composants régulièrement
pendant et après chaque
utilisation du véhicule avec une
remorque.

Répartition de la charge

Pour contribuer à minimiser les
effets du mouvement de la
remorque sur votre véhicule
pendant la conduite :
•

Chargez les articles les plus
lourds le plus près possible du
plancher de la remorque.

•

Chargez les articles les plus

lourds pour qu'ils soient
centrés entre les roues gauche
et droite de la remorque.
