7.

Cierre el cofre y apague las luces.

Ajuste de la alineación horizontal

Este vehículo no requiere de alineación
horizontal y no es ajustable.

CAMBIO DE FOCOS

AVISOS

Apague las luces y el vehículo. De no
seguir esta advertencia, se podrían
producir lesiones personales graves.

Los focos se calientan cuando están
en uso. Déjelos enfriar antes de
retirarlos.

Use focos de la especificación correcta.
Ver Tabla de especificaciones de los
focos (página 379).  Instálelos en orden
inverso a menos que se indique lo
contrario.

Focos de la luz de estacionamiento
delantero e indicador direccional

Nota: Para acceder a los focos laterales
del lado derecho, quite el tubo de admisión
de aire.  Ver Cambio del filtro de aire del
motor  (página 382).

Para acceder a los focos laterales del lado
izquierdo, desmonte el tubo de llenado del
depósito del lavador. Vehículos solo con
motor Diesel.

E224990

1.

Apague todas las luces y desactive el
encendido.

2. Desconecte el conector eléctrico.

3. Gire el portafocos hacia la izquierda y

retírelo.

Nota: No se puede separar el foco del
portafocos.

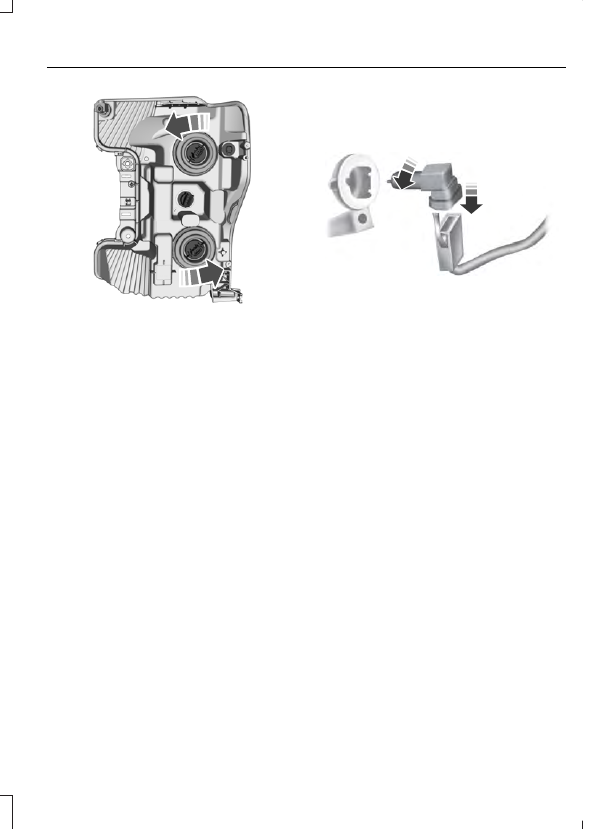

Focos del faro

Nota: Para acceder a los focos laterales
del lado derecho, quite el tubo de admisión
de aire.  Ver Cambio del filtro de aire del
motor  (página 382).

Para acceder a los focos laterales del lado
izquierdo, desmonte el tubo de llenado del
depósito del lavador. Vehículos solo con
motor Diesel.

E224991

1.

Apague todas las luces y desactive el
encendido.

2. Desconecte el conector eléctrico.

3. Gire el portafocos hacia la izquierda y

retírelo.

Nota: No se puede separar el foco del
portafocos.

Nota: Manipule cuidadosamente los focos
de los faros de halógeno y manténgalos
fuera del alcance de los niños. Tome el foco
únicamente por la base plástica, y nunca
toque el cristal. El aceite de las manos
podría hacer que el foco se quiebre la
próxima vez que se enciendan los faros.

Focos de faros para niebla

 (Si está

equipado)

E163826

1.

Apague todas las luces y desactive el
encendido.

2. Para acceder al foco, busque detrás de

la defensa.

3. Desconecte el conector eléctrico.

4. Gire el portafocos hacia la izquierda y

retírelo.

Nota: No se puede separar el foco del
portafocos.

Nota: Manipule cuidadosamente los focos
de halógeno y manténgalos fuera del
alcance de los niños. Tome el foco
únicamente por la base plástica, y nunca
toque el cristal. El aceite de las manos
podría hacer que el foco se quiebre la
próxima vez que se enciendan los faros para
niebla.

Luces traseras, luces de freno,
indicador direccional trasero y
focos de la luz de reversa

Camionetas: vehículos sin sistema de
información de puntos ciegos

E223775

5

1.

Apague todas las luces y desactive el
encendido.

2. Abra la compuerta trasera para

acceder a los conjuntos de luces.

3. Quite los pernos del conjunto de luz

trasera y tire cuidadosamente el
conjunto de luz para desmontarlo del
pilar de la compuerta trasera,
desenganchando las dos lengüetas de
retención.

4. Gire el portafocos hacia la izquierda y

retírelo.

5. Quite el foco tirándolo en línea recta

para desmontarlo.

Camionetas: vehículos con sistema de
información de puntos ciegos

E224204

4

6

5

1.

Apague todas las luces y desactive el
encendido.

2. Abra la compuerta trasera para

acceder a los conjuntos de luces.

3. Quite los pernos del conjunto de luz

trasera y tire cuidadosamente el
conjunto de luz para desmontarlo del
pilar de la compuerta trasera,
desenganchando las dos lengüetas de
retención.

4. Quite los tornillos de la cubierta del

módulo del sistema de información de
puntos ciegos.

5. Gire el portafocos hacia la izquierda y

retírelo.

6. Quite el foco tirándolo en línea recta

para desmontarlo.

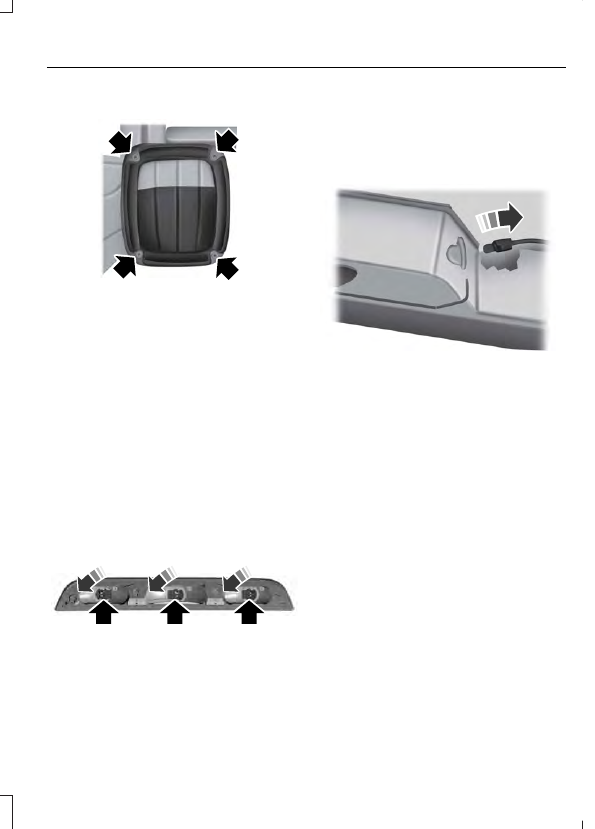

Cabinas con chasis

E163828

1.

Apague todas las luces y desactive el
encendido.

2. Quite los tornillos y el lente del

conjunto de luz.

3. Quite el foco tirándolo en línea recta

para desmontarlo.

Focos de las luces del área de
carga y de la tercera luz de freno

1.

Apague todas las luces y desactive el
encendido.

2. Quite los tornillos y empuje

cuidadosamente el conjunto de luz
lejos del vehículo para exponer a los
portafocos.

E187290

3. Gire el portafocos hacia la izquierda y

retírelo.

4. Quite el foco tirándolo en línea recta

para desmontarlo.

Foco de la luz del portaplacas

E163830

1.

Apague todas las luces y desactive el
encendido.

2. Para acceder al foco, busque detrás de

la defensa.

3. Gire el portafocos hacia la izquierda y

retírelo.

4. Quite el foco tirándolo en línea recta

para desmontarlo.

TABLA DE ESPECIFICACIONES
DE LOS FOCOS

Los focos de reemplazo se especifican en
la tabla a continuación.  Los focos de los
faros deben tener una marca D.O.T. de
autorización para América del Norte a fin
de asegurar que cuentan con un correcto
funcionamiento de la luz, luminosidad,
patrón de iluminación y visibilidad segura.
Los focos correctos no dañan el conjunto
de luz o faro ni anulan la garantía del
conjunto, y proporcionan iluminación de
alta calidad durante la vida del foco.
