Ford F-150 (2018). Manuel - partie 101

E183763

1.

Assurez-vous que les phares sont
éteints.

2. Pour les ampoules de feux de route et

de feux de croisement, déposez le
bouchon en caoutchouc pour accéder
aux ampoules.

3. Déposez la douille du bloc optique en

la tournant dans le sens contraire des
aiguilles d'une montre et en la tirant
directement vers l'extérieur.

4. Débranchez l'ampoule du connecteur.

5. Posez la nouvelle ampoule en

procédant dans l'ordre inverse de la
dépose.

Remplacement des ampoules de
feux de position latéraux

E183764

1.

Assurez-vous que les phares sont
éteints.

2. Capot ouvert, placez le feu de position

latéral sur la partie supérieure du boîtier
de phare.

3. Déposez la douille du bloc optique en

la tournant dans le sens contraire des
aiguilles d'une montre et en la tirant
directement vers l'extérieur.

4. Posez la nouvelle ampoule en

procédant dans l'ordre inverse de la
dépose.

Remplacement des ampoules des
antibrouillards

 (Selon l’équipement)

E163826

1.

Assurez-vous que les antibrouillards
sont éteints.

2. Débranchez le connecteur de

l'ampoule de l'antibrouillard.

3. Faites tourner l'ampoule dans le sens

inverse des aiguilles d'une montre et
extrayez-la de l'antibrouillard.

4. Posez la nouvelle ampoule en

procédant dans l'ordre inverse de la
dépose.

Remplacement des ampoules de
phare à DEL

 (Selon l’équipement)

Ces feux sont équipés d'ampoules à DEL.
Contactez un concessionnaire agréé.

Remplacement des ampoules à
DEL des clignotants et des feux de
position latéraux

 (Selon l’équipement)

Ces feux sont équipés d'ampoules à DEL.
Contactez un concessionnaire agréé.

Remplacement des ampoules de
feux stop, feux arrière, clignotants
et feux de recul

1.

Assurez-vous que les phares sont
éteints.

2. Ouvrez le hayon pour accéder aux

blocs de feux arrière

E187288

3. Enlevez les deux boulons du bloc de

feux arrière. Puis, retirez avec
précaution le bloc de feux arrière du
montant de hayon en débloquant les
deux languettes de retenue.

4. Débranchez le connecteur de

l'ampoule.

E187289

Ampoule du témoin de feux de
freinage, de feux arrière ou de
feux de direction.

A.

Ampoule de feu de recul.

B.

1.

Faites tourner la douille de l'ampoule
dans le sens contraire des aiguilles
d'une montre et retirez-la du bloc de
feux arrière.

2. Posez la nouvelle ampoule en

procédant dans l'ordre inverse de la
dépose.

Remplacement des ampoules à
DEL de feux stop, feux arrière,
clignotants et feux de recul

 (Selon

l’équipement)

Ces feux sont équipés d'ampoules à DEL.
Contactez un concessionnaire agréé.

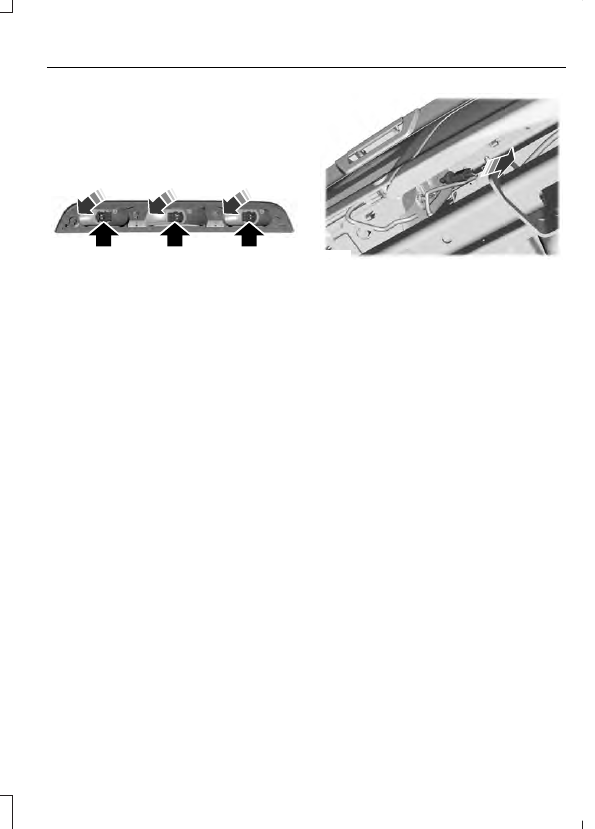

Remplacement des ampoules de
la lampe d'aire de chargement et
du troisième feu stop

1.

Assurez-vous que les feux sont éteints.

2. Retirez les quatre vis et éloignez le bloc

optique du véhicule pour accéder aux
douilles d'ampoule.

E187290

3. Enlevez la douille en la tournant dans

le sens contraire des aiguilles d'une
montre et en l'extrayant du bloc
optique.

4. Tirez l'ampoule, sans la tourner, hors

de la douille.

5. Posez la nouvelle ampoule en

procédant dans l'ordre inverse de la
dépose.

Remplacement des ampoules à
DEL de la lampe d'aire de
chargement, de la lampe à
faisceau intensif et du troisième
feu stop

 (Selon l’équipement)

Ces feux sont équipés d'ampoules à DEL.
Contactez un concessionnaire agréé.

Remplacement de l'ampoule
d'éclairage de la plaque
d'immatriculation

Nota :

Les ampoules d'éclairage de la

plaque d'immatriculation sont situées
derrière le pare-chocs arrière.

E187794

1.

Glissez la main derrière le pare-chocs
arrière pour localiser l'ampoule.

2. Tournez la douille dans le sens

contraire des aiguilles d'une montre et
tirez-la délicatement pour la retirer du
bloc optique.

3. Tirez l'ampoule, sans la tourner, hors

de la douille.

4. Posez la nouvelle ampoule en

procédant dans l'ordre inverse de la
dépose.

Remplacement des ampoules de
rétroviseur extérieur avec
clignotant

Ces feux sont équipés d'ampoules à DEL.
Contactez un concessionnaire agréé.

TABLEAU DE SPÉCIFICATIONS
DES AMPOULES

Les ampoules de rechange à utiliser sont
spécifiées dans le tableau ci-dessous.  Les
ampoules de phare doivent porter la
mention « D.O.T. » pour l'Amérique du
Nord pour garantir le rendement du phare,
la luminosité, la puissance du faisceau
lumineux et la visibilité.  Les ampoules
appropriées n'endommagent pas le bloc
optique, n'annulent pas la garantie du bloc
optique et procurent un éclairage de
qualité au fil du temps.

Éclairage extérieur

Puissance

(Watt)

Spécification

Lampe

21/5 W

7444NA

Feux de stationnement et clignotants.

DEL

DEL

Feux de jour.

65 W

9005

Feu de route.

55 W

H11

Feu de croisement.

55 W

9140

Antibrouillards avant.

5 W

W5W

Feux de position latéraux avant.

DEL

DEL

Clignotant latéral.

DEL

DEL

Lampe dirigée vers le sol.

27/8 W

3157

Feux arrière, feux stop, clignotant arrière et feux de

position latéraux arrière.

*

16 W

921

Feu stop central en hauteur.

*

DEL

DEL

Feu stop central en hauteur. Véhicules avec boîte
porte-bagages.

27 W

3156K

Feux de recul.

5 W

168

Éclairage de la plaque d'immatriculation.

*

Peut présenter des lampes à DEL en option.

Nota :

Les lampes à DEL ne sont pas remplaçables. Consultez un concessionnaire autorisé

en cas de problème.
