JAUGES

Types 1 et 2

E176090

Manomètre d'huile moteur

A

Indicateur de température du liquide de refroidissement du moteur

B

Jauge de carburant

C

Thermomètre d'huile de boîte de vitesses

D

Indicateur de vitesse

E

Affichage d'information  Voir Généralités (page 127).

F

Compte-tours

G

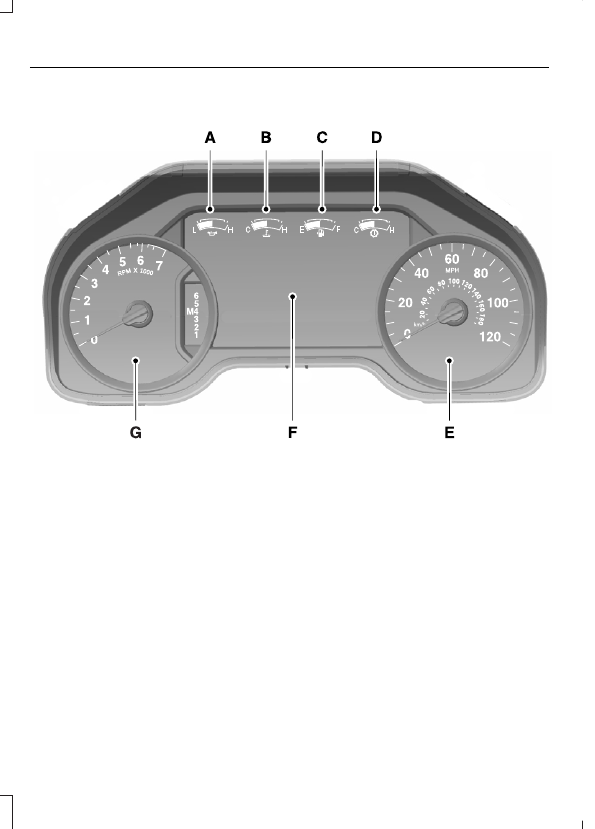

Type 3

E176091

Manomètre d'huile moteur

A

Indicateur de température du liquide de refroidissement du moteur

B

Jauge de carburant

C

Thermomètre d'huile de boîte de vitesses ou suralimentation de
turbocompresseur (moteur EcoBoost uniquement)

D

Indicateur de vitesse

E

Affichage d'information  Voir Généralités (page 127).

F

Compte-tours

G

Manomètre d'huile moteur

Indique la pression de l'huile moteur.
L'aiguille doit rester dans la plage de
fonctionnement normale comprise entre
« L » et « H ». Si l'aiguille descend sous la
plage normale, immobilisez votre véhicule,
arrêtez le moteur et vérifiez le niveau
d'huile. Ajoutez de l'huile si nécessaire. Si
le niveau d'huile est correct, faites vérifier
votre véhicule par votre concessionnaire
autorisé.

Indicateur de température du
liquide de refroidissement du
moteur

AVERTISSEMENT

Ne retirez jamais le bouchon du vase
d'expansion lorsque le moteur tourne
ou s'il est encore chaud.

Indique la température du liquide de
refroidissement du moteur. À la
température normale de fonctionnement,
l'indicateur demeure dans la plage
normale. Si la température du liquide de
refroidissement du moteur dépasse la
plage normale, arrêtez votre véhicule dès
qu'il est possible de le faire en toute
sécurité, coupez le moteur et laissez-le
refroidir.

Jauge de carburant

Nota :

Le niveau indiqué par la jauge de

carburant peut varier légèrement lorsque
votre véhicule se déplace ou se trouve sur
une pente.

Établissez le contact.  La jauge de
carburant indique le niveau approximatif
de carburant restant dans le réservoir.  La
flèche à côté du symbole de distributeur
d'essence indique le côté du véhicule sur
lequel est située la trappe de carburant.

L'aiguille doit indiquer F après que vous
avez refait le plein. Si l'aiguille indique E
après avoir fait le plein, ceci signifie qu'une
intervention s'impose sur le véhicule.

Après le ravitaillement, la position de
l'aiguille peut varier mais ceci est normal :

•

Après avoir quitté la station-service, un
bref délai peut être nécessaire pour que
l'aiguille indique la position F. Ceci est
normal et peut être dû à une chaussée
en pente au niveau de la
station-service.

•

La quantité de carburant versée dans
le réservoir est légèrement supérieure
ou inférieure à la valeur indiquée par la
jauge. Ceci est normal et peut être dû
à une chaussée en pente au niveau de
la station-service.

•

Si le distributeur de la station-service
cesse de fonctionner avant que le
réservoir ne soit plein, essayez une
autre pompe.

Rappel de bas niveau de carburant

Un rappel de niveau de carburant bas
s'affiche et retentit lorsque l'autonomie
restante atteint 120 km (75 mi), et à 80 km
(50 mi), 40 km (25 mi), 20 km (10 mi) et
0 km (0 mi) pour toutes les clés du
véhicule.

Indicateur de température de
l'huile de boîte de vitesses

Indique la température de l'huile de boîte
de vitesses. À la température normale de
fonctionnement, l'indicateur demeure dans
la plage normale. Si la température de
l'huile de boîte de vitesses dépasse la
plage normale, immobilisez le véhicule dès
qu'il est possible de le faire en toute
sécurité et assurez-vous que le débit d'air
n'est pas bloqué par de la neige ou des
débris logés dans la calandre. Par ailleurs,
une température de fonctionnement plus
élevée que la température de

fonctionnement normale peut être causée
par des conditions spéciales d'utilisation
(par exemple, le déneigement, le
remorquage ou la conduite hors route).
Consultez la section Conditions de
conduite particulières du calendrier
d'entretien périodique pour plus de détails.
L'utilisation de la boîte de vitesses pendant
de longues périodes alors que le
thermomètre indique une température plus
élevée que la température normale peut
endommager la boîte de vitesses.
L'amélioration des conditions de conduite
est recommandée afin de ramener la
température de la boîte de vitesses à sa
température de fonctionnement normale.
S'il continue d'indiquer des températures
élevées, consultez votre concessionnaire
autorisé.

Écran d'information

Compteur

Apparaît sur la partie inférieure de l'écran
d'information. Enregistre la distance
cumulée parcourue par votre véhicule.

Compas

Affiche le sens de déplacement du
véhicule.

Ordinateur de bord

Voir Généralités (page 127).

Réglages véhicule et personnalisation

Voir Généralités (page 127).

TÉMOINS ET INDICATEURS

Les témoins et les indicateurs ci-dessous
vous préviennent de la présence d'un état
du véhicule susceptible de s'aggraver.
Certains témoins s'allument au démarrage
du véhicule pour s'assurer qu'ils
fonctionnent.  Si un témoin reste allumé
après le démarrage du véhicule,
reportez-vous au témoin du système en
question pour obtenir des renseignements
supplémentaires.

Nota :

Certains témoins apparaissent à

l'écran d'information et fonctionnent tout
comme un témoin d'avertissement, mais ils
ne s'allument pas au démarrage du véhicule.

Témoin du régulateur de vitesse
adaptatif

 (Selon l’équipement)

E144524

Ce témoin s'allume lorsque vous
mettez le système en fonction.

Il s'allume en blanc lorsque le

système est en mode attente.  Il s'allume
en vert lorsque vous réglez le régulateur
de vitesse.

Voir Utilisation du régulateur de vitesse
adaptatif

 (page 273).

Système de freins antiblocage

Ce témoin révèle une anomalie
s'il s'allume durant la conduite.
Votre véhicule continuera de

présenter les fonctions de freinage
normales sans la fonction du système de
freins antiblocage.  Faites vérifier votre
véhicule dans les plus brefs délais.

Témoin de feux de route des
phares automatiques

 (Selon l’équipement)

S'allume lorsque le système
active automatiquement les feux
de route.
