4. Desconecte el conector eléctrico del

bulbo.

E187289

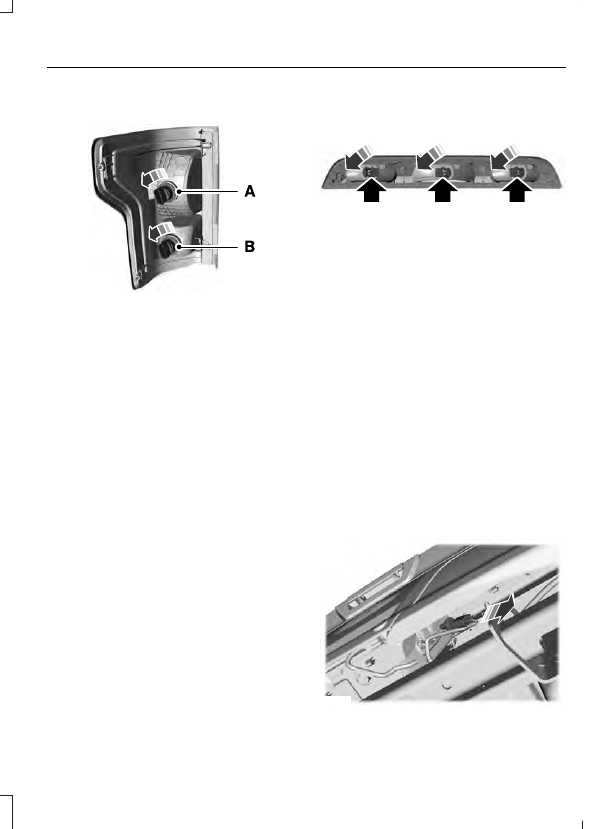

Bulbo de freno, trasero y
direccional.

A.

Bulbo de la luz de reversa.

B.

1.

Gire el portafocos hacia la izquierda y
retírelo del ensamble del foco trasero.

2. Instale el nuevo bulbo en orden inverso.

Reemplazo de los bulbos de los
focos de freno, trasero,
direccionales y de luz de reversa

 (Si

está equipado)

Estos faros cuentan con bulbos LED.
Comuníquese con un concesionario
autorizado.

Reemplazo de los bulbos de las
luces del área de carga y de la
tercera luz de freno

1.

Asegúrese de que los focos estén
apagados.

2. Quite los cuatro tornillos y mueva el

conjunto de luz lejos del vehículo para
exponer a los portafocos.

E187290

3. Quite el portafocos girándolo hacia la

izquierda y deslizándolo fuera del
ensamble de luz.

4. Extraiga del portafocos el bulbo en

línea recta.

5. Instale el nuevo bulbo en orden inverso.

Reemplazo de los bulbos de las
luces LED, los faros y los bulbos de
la luz superior de freno

 (Si está equipado)

Estos faros cuentan con bulbos LED.
Comuníquese con un concesionario
autorizado.

Reemplazo del bulbo de la luz del
portaplacas

Nota: Los bulbos de la placa se encuentran
detrás de la defensa trasera.

E187794

363

F-150 (TFC) Mexico, esMEX, Edition date: 201611, Second Printing

Mantenimiento

1.

Busque detrás de la defensa trasera
para localizar el bulbo.

2. Gire el portafocos hacia la izquierda y

jálelo cuidadosamente para
desmontarlo del conjunto de la luz.

3. Extraiga del portafocos el bulbo en

línea recta.

4. Instale el nuevo bulbo en orden inverso.

Reemplazo de los bulbos de las
luces del indicador de luces
direccionales del espejo exterior

Estos faros cuentan con bulbos LED.
Comuníquese con un concesionario
autorizado.

TABLA DE ESPECIFICACIONES
DE LOS FOCOS

Los bulbos de reemplazo se especifican
en la tabla a continuación.  Los focos de
los faros delanteros deben tener una
marca D.O.T. de autorización para América
del Norte a fin de asegurar que cuentan
con un correcto funcionamiento de la luz,
luminosidad, patrón de iluminación y
visibilidad segura.  Los bulbos correctos no
dañan el conjunto de luz o faro ni anulan
la garantía del conjunto, y proporcionan
iluminación de alta calidad durante la vida
del bulbo.

Luces exteriores

Alimentación

(vatio)

Especificación

Luz

21/5W

7444NA

Indicador de dirección delantero y luces de estacio-
namiento.

LED

LED

Faros de operación diurna.

65W

9005

Luces altas de los faros delanteros.

55W

H11

Luz baja de los faros delanteros.

55W

9140

Faros para niebla delanteros.

5W

W5W

Luces laterales de posición delanteras.

LED

LED

Indicador de dirección latera.

LED

LED

Luz de estribo.

27/8W

3157

Luz trasera, luz de freno, indicador direccional trasero

y de luz de reversa.

*

16W

921

Tercera luz de freno central.

*

LED

LED

Tercera luz de freno central. Vehículos con caja de
carga.

364

F-150 (TFC) Mexico, esMEX, Edition date: 201611, Second Printing

Mantenimiento

Alimentación

(vatio)

Especificación

Luz

27W

3156K

Luces de reversa.

5W

168

Luz del portaplacas.

*

Puede tener luces LED opcionales.

Nota: Las luces LED no se pueden reparar. Consulte a un concesionario autorizado en caso
de fallas.

Luces interiores

Alimentación

(vatio)

Especificación

Luz

LED

LED

Luz de la guantera.

LED

LED

Luz de lectura.

LED

LED

Luces de techo y de cortesía traseras.

LED

LED

Luces de caja de carga trasera.

Nota: Las luces LED no se pueden reparar. Consulte a un concesionario autorizado en caso
de fallas.

365

F-150 (TFC) Mexico, esMEX, Edition date: 201611, Second Printing

Mantenimiento

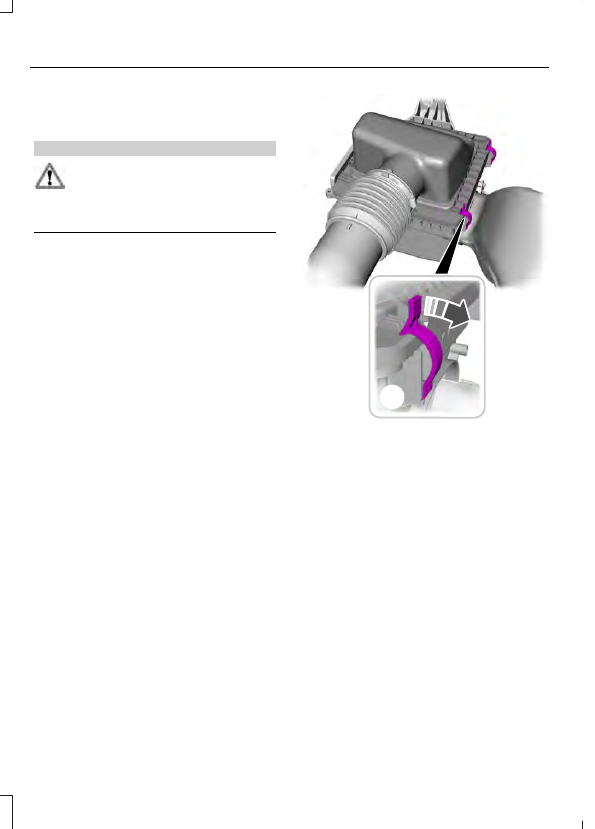

CAMBIO DEL FILTRO DE AIRE
DEL MOTOR

ALERTA

Para reducir el riesgo de daños al
vehículo y de lesiones personales por
quemaduras, no arranque el motor

con el filtro de aire desmontado ni lo
desmonte estando el motor en marcha.

Nota:  No usar el filtro de aire correcto
puede causar daños graves al motor.  Daño
de componentes no pueden ser cubiertos
por la garantía del vehículo.

Nota: Al dar servicio al filtro de aire, no
permita que ningún material extraño entre
al sistema de inducción de aire. El motor
puede sufrir daños, incluso con partículas
muy pequeñas.

Al cambiar el elemento del filtro de aire,
utilice solo el elemento del filtro de aire
indicado.  Ver Capacidades y
especificaciones (página 409).

Cambie el elemento del filtro de aire a los
intervalos correspondientes.

E191820

x2

1.

Afloje las abrazaderas que aseguran la
cubierta del filtro de aire a la carcasa
del filtro de aire.

2. Levante cuidadosamente la cubierta

de la carcasa del filtro de aire.

3. Extraiga el elemento del filtro de aire

de la carcasa del filtro de aire.

4. Instale siguiendo el procedimiento de

desmontaje en orden inverso.
