Ford F-150 (2017). Manual en espanol - parte 85

Depósito de refrigerante del motor.  Ver Comprobación del refrigerante de
motor (página 348).

G.

Depósito de líquido lavaparabrisa.  Ver Comprobación del fluido del lavador
(página 354).

H.

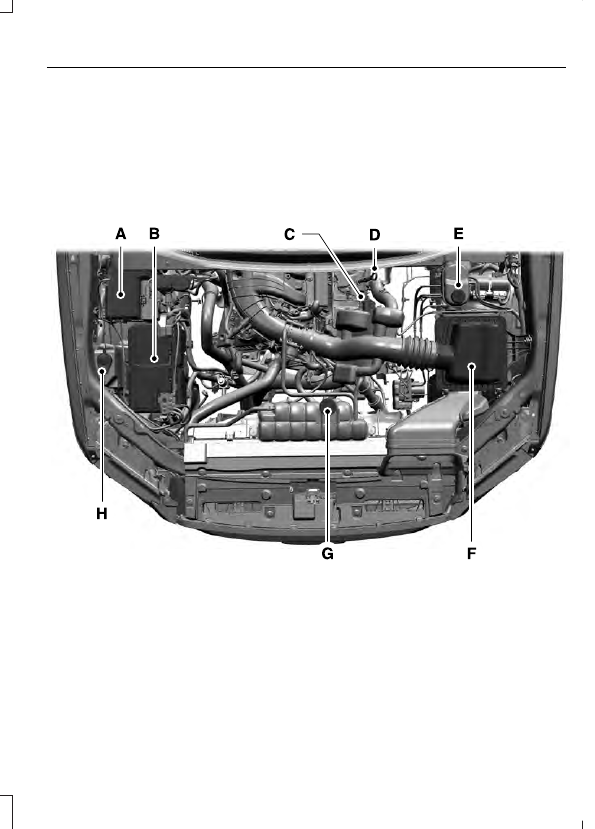

REVISIÓN DEL COMPARTIMIENTO DEL MOTOR - 3.5L

E176214

Caja de distribución eléctrica.  Ver Fusibles (página 328).

A.

Batería.  Ver Cambio de la batería de 12V  (página 355).

B.

Tapón de llenado de aceite del motor.  Ver Comprobación del aceite de motor
(página 346).

C.

Varilla indicadora del nivel del aceite del motor.  Ver Varilla indicadora de
nivel de aceite del motor (página 346).

D.

Depósito del liquido de frenos.  Ver Verificación del fluido de frenos (página
354).

E.

343

F-150 (TFC) Mexico, esMEX, Edition date: 201611, Second Printing

Mantenimiento

Ensamblaje del filtro de aire.  Ver Cambio del filtro de aire del motor  (página
366).

F.

Depósito de refrigerante del motor.  Ver Comprobación del refrigerante de
motor (página 348).

G.

Depósito de líquido lavaparabrisa.  Ver Comprobación del fluido del lavador
(página 354).

H.

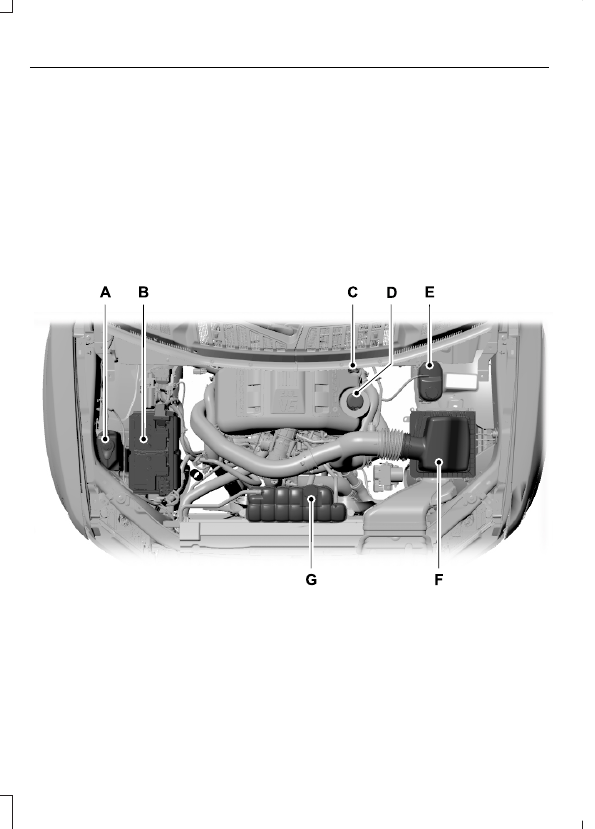

REVISIÓN DEL COMPARTIMIENTO DEL MOTOR - 3.5L
ECOBOOST™

E250141

Depósito de líquido lavaparabrisas.  Ver Comprobación del fluido del lavador
(página 354).

A.

Batería.  Ver Cambio de la batería de 12V  (página 355).

B.

Varilla indicadora del nivel del aceite del motor.  Ver Varilla indicadora de
nivel de aceite del motor (página 346).

C.

344

F-150 (TFC) Mexico, esMEX, Edition date: 201611, Second Printing

Mantenimiento

Tapón de llenado de aceite del motor.  Ver Comprobación del aceite de motor
(página 346).

D.

Depósito del liquido de frenos.  Ver Verificación del fluido de frenos (página
354).

E.

Ensamblaje del filtro de aire.  Ver Cambio del filtro de aire del motor  (página
366).

F.

Depósito de refrigerante del motor.  Ver Comprobación del refrigerante de
motor (página 348).

G.

REVISIÓN DEL COMPARTIMIENTO DEL MOTOR - 5.0L

E166494

A

A

A

B

A

C

A

D

A

E

A

F

A

A

A

G

A

A

A

H

Depósito de líquido lavaparabrisas.  Ver Comprobación del fluido del lavador
(página 354).

A.

Batería.  Ver Cambio de la batería de 12V  (página 355).

B.

345

F-150 (TFC) Mexico, esMEX, Edition date: 201611, Second Printing

Mantenimiento

Tapón de llenado de aceite del motor.  Ver Comprobación del aceite de motor
(página 346).

C.

Varilla indicadora del nivel del aceite del motor.  Ver Varilla indicadora de
nivel de aceite del motor (página 346).

D.

Depósito del líquido de frenos.  Ver Verificación del fluido de frenos (página
354).

E.

Depósito de refrigerante del motor.  Ver Comprobación del refrigerante de
motor (página 348).

F.

Conjunto del filtro de aire.  Ver Cambio del filtro de aire del motor  (página
366).

G.

Caja de distribución eléctrica.  Ver Fusibles (página 328).

H.

VARILLA INDICADORA DE
NIVEL DE ACEITE DEL MOTOR

E161560

A

B

MIN

A

MAX

B

COMPROBACIÓN DEL ACEITE
DE MOTOR

Para revisar el nivel de aceite del motor en
forma precisa y constante, se recomienda
lo siguiente:

1.

Asegúrese que esté puesto el freno de
estacionamiento. Asegúrese de que la
transmisión esté en estacionamiento
(P) o en neutral (N).

2. Haga funcionar el motor hasta que

alcance la temperatura de operación
normal.

3. Asegúrese de que el vehículo esté

sobre una superficie horizontal.

4. Apague el motor y espere 15 minutos

a que el aceite drene hasta el cárter de
aceite.  Revisión del nivel de aceite del
motor demasiado pronto después de
apagar el motor puede causar una
lectura inadecuada.

5. Abra el cofre.  Ver Apertura y cierre

del cofre (página 340).

6. Quite la varilla indicadora de nivel y

límpiela con un trapo limpio sin pelusa.
Ver Revisión del compartimiento
del motor (página 342).

7.

Vuelva a colocar la varilla indicadora
de nivel y quítela nuevamente para
comprobar el nivel del aceite.  Ver
Varilla indicadora de nivel de aceite
del motor (página 346).

346

F-150 (TFC) Mexico, esMEX, Edition date: 201611, Second Printing

Mantenimiento
