Emplacement

du fusible ou

du relais

Intensité

Description du porte-fusibles

de l’habitacle

5

5 A

Toit ouvrant, lunette arrière à
commande électrique

6

20 A

Verrouillage/déverrouillage de
porte

7

15 A

Feux stop/clignotants de
remorque

8

15 A

Alimentation du commutateur
d’allumage, système
antidémarrage

9

2 A

Boîte de vitesses à six
rapports/module de commande du
groupe motopropulseur
(RUN/START [contact-démarrage]
de l’allumage), relais de la pompe
d’alimentation

10

5 A

Essuie-glace avant, RUN/ACC
(contact-accessoires) (relais du
boîtier de distribution électrique)

11

5 A

Mise en fonction de la radio

12

5 A

RUN/ACC (contact-accessoires) –
Radio, circuit de charge de
remorquage (relais du boîtier de
distribution électrique)

13

15 A

Non utilisé

14

20 A

Avertisseur sonore

15

10 A

Phares de recul

16

10 A

Phares de recul de la remorque

Dépannage

261

Emplacement

du fusible ou

du relais

Intensité

Description du porte-fusibles

de l’habitacle

17

10 A

RUN/START (contact-démarrage)
– Module de commande des
dispositifs de protection
(dispositifs de retenue), témoin
de neutralisation du sac gonflable
du passager, module de capteur
de poids de l’occupant

18

10 A

RUN/START (contact-démarrage)
– Interrupteur de fonctions
dynamiques interactives, module
4 roues motrices, commutateur
des 4 roues motrices,
commutateurs des sièges
chauffants, boussole, rétroviseur à
électrochrome

19

—

Inutilisé

20

10 A

RUN/START (contact-démarrage)
– Commande manuelle de
chauffage-climatisation, régulation
automatique électronique de la
température à deux zones,
interverrouillage du levier
sélecteur

21

—

Inutilisé

22

15 A

Interverrouillage du levier
sélecteur, feux stop, clignotants

23

15 A

Rétroviseurs électriques, éclairage
intérieur, lampes dirigées vers le
sol, lampe d’aire de chargement,
protection antidécharge de la
batterie, éclairage des instruments

Dépannage

262

Emplacement

du fusible ou

du relais

Intensité

Description du porte-fusibles

de l’habitacle

24

10 A

Tableau de bord, diode
électroluminescente d’antivol

25

15 A

Feux de position de remorque,
module de frein électronique de
remorque

26

15 A

Éclairage de la plaque
d’immatriculation, feux de
position arrière, feux de position
avant, commande manuelle de
chauffage-climatisation

27

15 A

Feux d’arrêt tricolore (feux stop)

28

10 A

Commande manuelle/dispositif de
régulation automatique de la
température à deux zones

CB1

25 A

Glaces

Les relais suivants se trouvent sur les côtés du porte-fusibles de
l’habitacle. Consultez votre concessionnaire autorisé pour l’entretien de
ces relais.

Emplacement du

fusible ou du relais

Description

Relais 1

Temporisation des accessoires

Relais 2

Inutilisé

Relais 3

Feux de position

Relais 4

RUN/START (contact-démarrage)

Dépannage

263

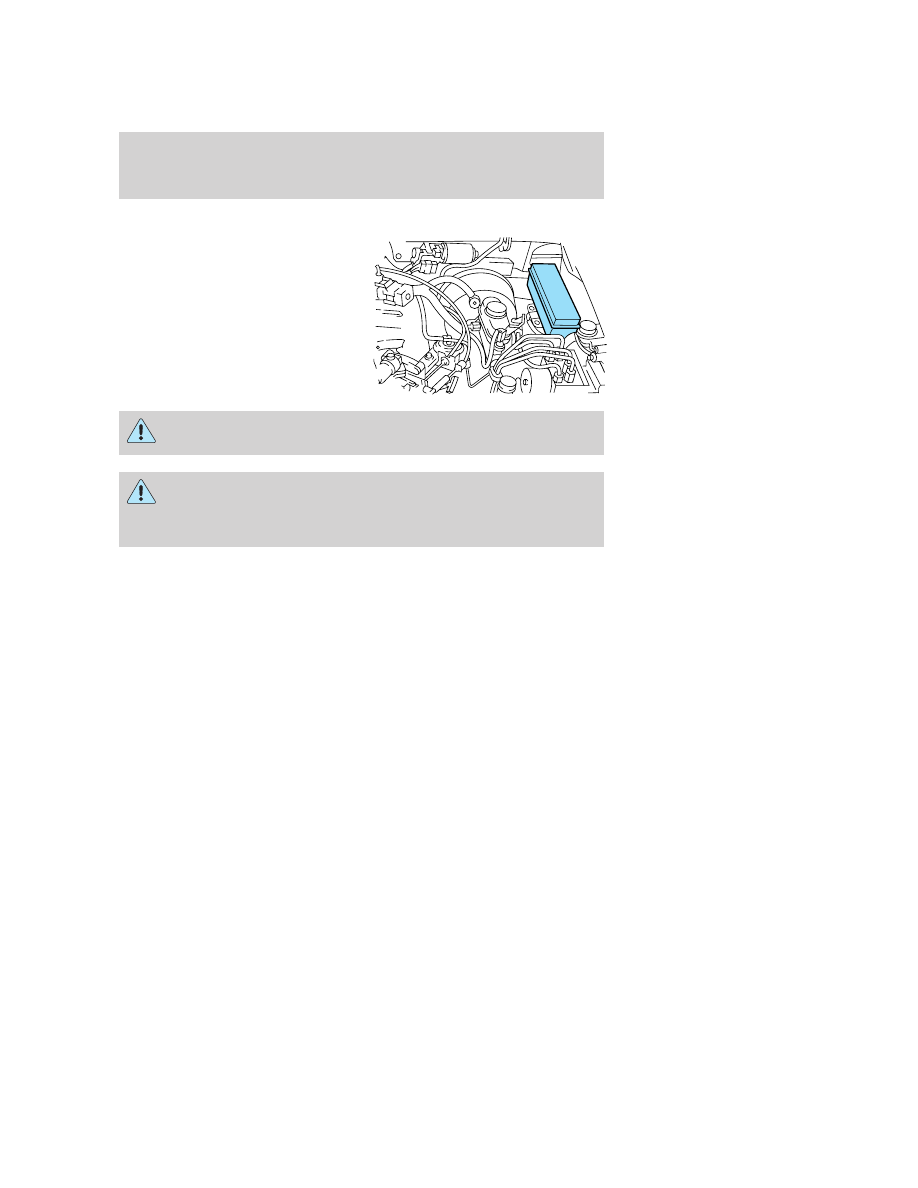

Boîtier de distribution électrique

Le boîtier de distribution électrique
est situé dans le compartiment
moteur. Le boîtier de distribution
électrique contient des fusibles
haute intensité qui protègent les
principaux circuits électriques de
votre véhicule contre les surcharges.

Débranchez toujours la batterie avant de faire l’entretien des
fusibles haute intensité.

Afin de réduire les risques de chocs électriques, remettez
toujours le couvercle du boîtier de distribution électrique en

place avant de rebrancher la batterie ou de remplir les réservoirs de
liquide.

Si la batterie a été débranchée et rebranchée, consultez la section
Batterie du chapitre Entretien et caractéristiques.

Dépannage
