Ford Explorer Sport (2003 year). Manual - part 31

Fuse/Relay

Location

Fuse Amp

Rating

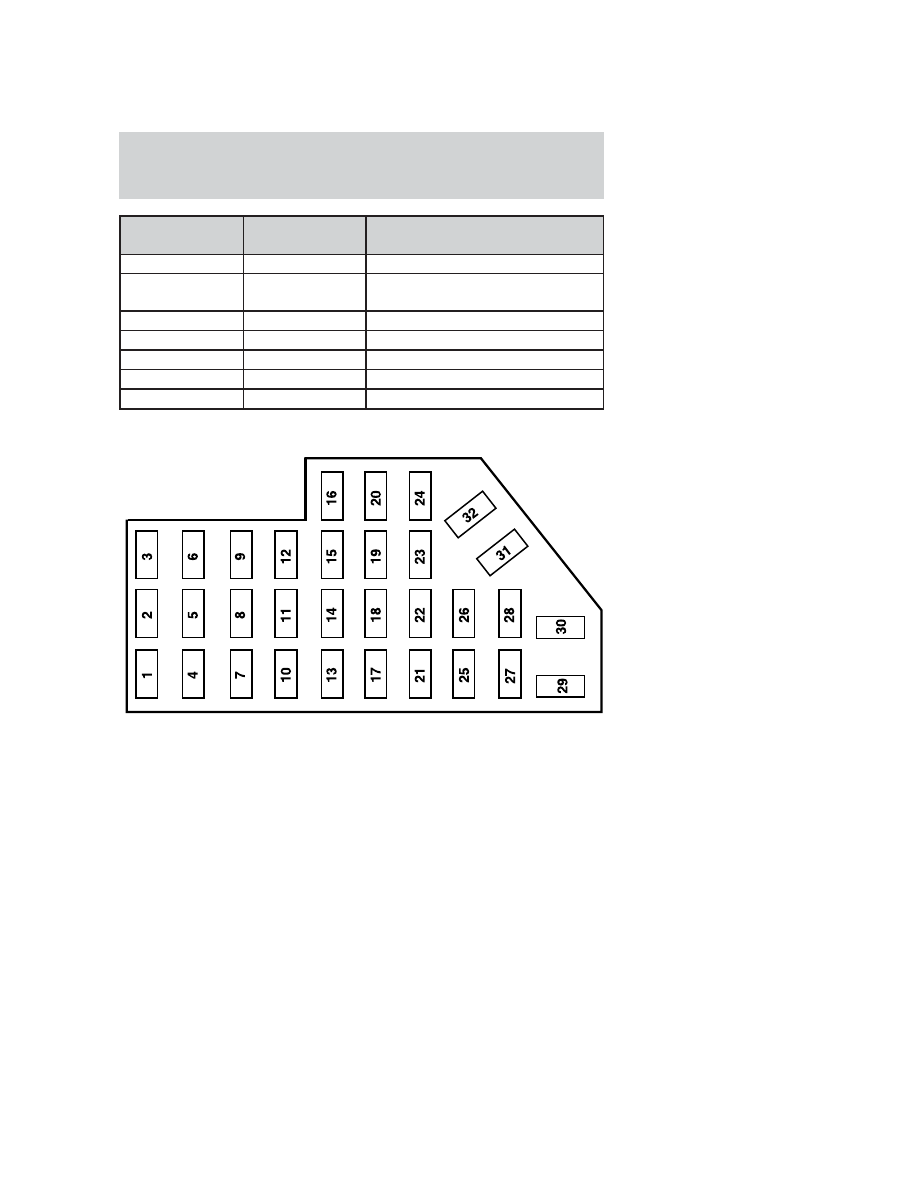

Passenger Compartment Fuse

Panel Description

9

7.5A

Speed control, Anti-lock Brake
System (ABS), 4x4, Powertrain
Control Module (PCM), Park
interlock, Keyless entry

10

15A

Ignition, IPATS

11

15A

Subwoofer

12

15A

Climate control, Rear climate
control

13

15A

Stop lamps, Speed control,
Auxiliary Center High-Mounted
Stop Lamp (CHMSL)

14

10A

Air bags

15

15A

4x4 module

16

7.5A

Turn signals, Park interlock,
Overhead console, Climate
control, 4x4, Speed control

17

20A

Cigar lighter, On-Board
Diagnostics (OBD) II

18

20A

Power locks, Keyless entry

19

15A

Trailer tow park lamps

20

15A

Daytime Running Lamps (DRL),
Reverse lamps, PCM

21

20A

Heated seats

22

20A

I/P power point

23

10A

Front/Rear washers

24

30A

Front wiper

25

7.5A

Cluster, GEM

26

10A

Interior illumination, Battery saver

27

7.5A

Audio, Windows, GEM, Moonroof,
Rear window

28

15A

Rear wiper (on glass)

29

20A

Audio, Rear audio

Roadside Emergencies

126

Fuse/Relay

Location

Fuse Amp

Rating

Passenger Compartment Fuse

Panel Description

30

25A

Seats

31

5A

Instrument panel dimming
(XLS)/Rear audio control (XLT)

32

—

Not used

33

15A

Highbeam headlamps

34

5A

Rear audio

35

5A

ABS module

36

—

Not used

Power distribution box

The power distribution box is in the engine compartment. It contains
high-current fuses that protect the main electrical systems from
overloads.

Note: Always disconnect the battery before servicing high-current fuses.

Note: Always replace the cover to the power distribution box before
reconnecting the battery or refilling fluid reservoirs.

If the battery has been disconnected and reconnected, refer to the
Battery section.

Roadside Emergencies

127

The high-current fuses are:

Fuse/Relay

Location

Fuse Amp

Rating

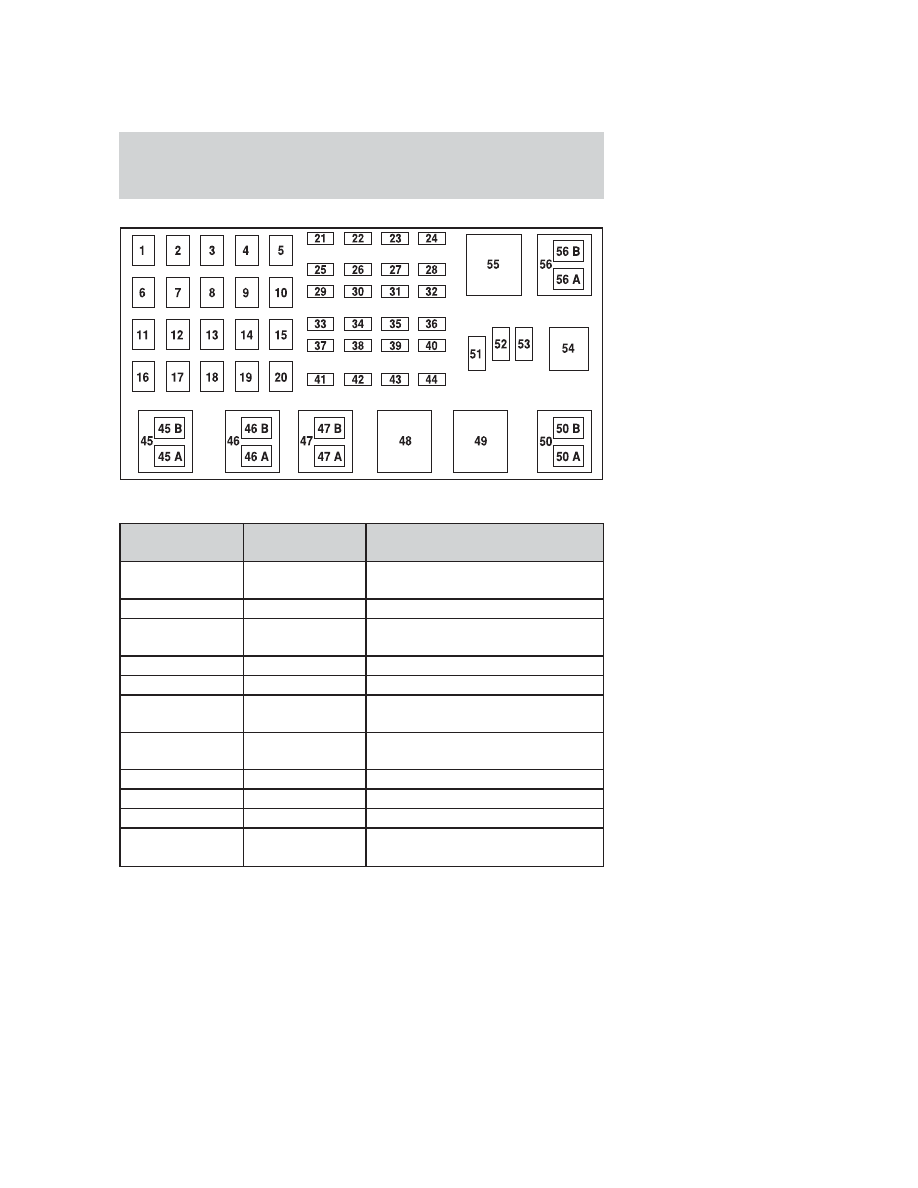

Power Distribution Box

Description

1

50A Cartridge

fuse

Fuse Panel

2

—

Not Used

3

20A Cartridge

fuse

Moonroof (if equipped)

4

—

Not Used

5

—

Not Used

6

50A Cartridge

fuse

ABS Pump Motor

7

30A Cartridge

fuse

Powertrain Control

8

—

Not Used

9

—

Not Used

10

—

Not Used

11

50A Cartridge

fuse

Ignition Switch

Roadside Emergencies

128

Fuse/Relay

Location

Fuse Amp

Rating

Power Distribution Box

Description

12

—

Not Used

13

20A Cartridge

fuse

4X4 Motor

14

—

Not Used

15

—

Not Used

16

40A Cartridge

fuse

Blower Motor

17

30A Cartridge

fuse

Rear Defroster

18

—

Not Used

19

—

Not Used

20

—

Not Used

21

10A Mini fuse

PCM Memory

22

15A Mini fuse

Horn

23

20A Mini fuse

Fuel Pump Motor

24

25A Mini fuse

Headlamps

25

10A Mini fuse

A/C Clutch Solenoid

26

—

Not Used

27

—

Not used

28

30A Mini fuse

4WABS Module

29

15A Mini fuse

Foglamps

30

—

Not Used

31

15A Mini fuse

Daytime Running Lamps

32

—

Not Used

33

—

Not Used

34

–

Not Used

35

—

Not Used

36

—

Not Used

37

—

Not Used

38

10A Mini fuse

Left Low Beam

39

—

Not Used

Roadside Emergencies

129
