E208655

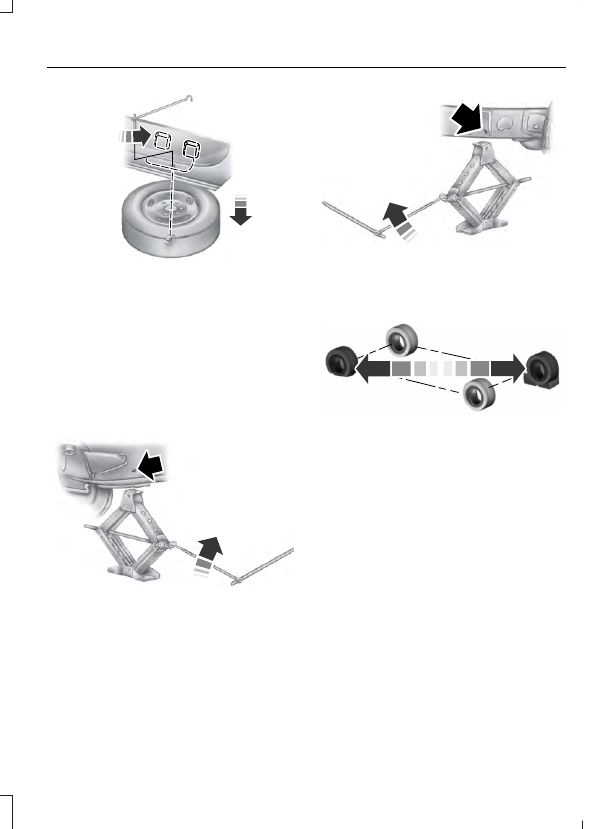

4. Para quitar la llanta de refacción, gire

la manija hacia la izquierda hasta que
la llanta de refacción toque la tierra y
el cable se afloje un poco.

5. Deslice el retenedor a través del centro

de la rueda de la llanta de refacción y
quite la llanta de refacción.

Elevación del vehículo con el gato

Nota: apoye el gato en los puntos indicados
para evitar daños al vehículo.

E208656

Punto de apoyo delanteros para el gato

E208657

Puntos de apoyo traseros para el gato

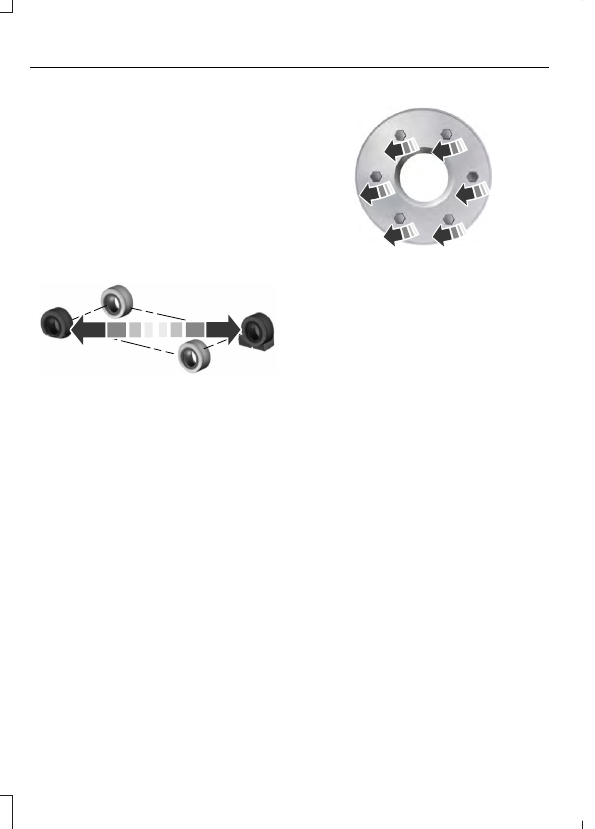

E175447

1.

Con el vehículo a nivel del suelo,
bloquee ambos lados de la rueda que
están diagonalmente opuestos (otro
lado y extremo del vehículo) para
poder cambiar la rueda. No use el gato
en un vehículo que está en una colina
o una pendiente.

2. Busque la llanta de refacción y las

herramientas del gato en las
ubicaciones de almacenamiento.

3. Utilice la punta de la manija del gato

para quitar cualquier vestidura de la
rueda.

4. Afloje todas las tuercas de seguridad

de la llanta girándolas media vuelta
hacia la izquierda, pero no las quite
hasta que la llanta se haya levantado
del suelo.

5. Ubique el gato según las flechas de

ubicación del gato del marco y gire la
manija del gato y la herramienta de
extensión hacia la derecha.

6. Levante el vehículo para proporcionar

suficiente espacio en el suelo cuando
se instale la llanta de refacción,
aproximadamente 1/4 de pulgada (6
milímetros).

Instalación de la llanta de refacción

E175447

1.

Quite las tuercas de la rueda con la
llave de rueda.

2. Reemplace la llanta desinflada con la

llanta de refacción y asegúrese de que
el vástago de válvula quede hacia
fuera.

3. Vuelva a instalar las tuercas de

seguridad hasta que la rueda quede
bien ajustada contra la maza. No ajuste
completamente las tuercas de
seguridad sino hasta después de haber
bajado la rueda.

4. Gire la manija del gato hacia la

izquierda para bajar la rueda.

E166719

1

3

5

4

6

2

5. Quite el gato y ajuste completamente

las tuercas de seguridad en el orden
que se indica.  Ver Especificaciones
técnicas (página 321).

Almacenamiento de la llanta
desinflada o la llanta de refacción

1.

Apoye la llanta en el suelo, cerca de la
parte trasera del vehículo, con el lado
del vástago de válvula hacia arriba.

2. Deslice parcialmente la rueda debajo

del vehículo e instale el retenedor a
través del centro de la rueda. Si está
equipado, puede que deba quitar la
tapa central de la rueda antes de
deslizar el retenedor a través del centro
de la rueda. Para quitar la tapa central,
presiónela con la herramienta de gato
desde el lado interior de la rueda. Jale
el cable para alinear los componentes
en el extremo del cable.

3. Ensamble la manija del gato y la

extensión del malacate, luego, inserte
la extensión del malacate a través del
orificio de acceso detrás del asiento de
la tercera fila y enganche el malacate.

4. Gire la manija del gato hacia la derecha

hasta que la llanta suba hasta su
posición de almacenamiento debajo
del vehículo. Será más difícil girar la
llave y la llanta de refacción producirá
un sonido de trinquete o se deslizará
cuando la llanta se eleve al ajuste
máximo. Escuchará un clic del
malacate, que indica que la llanta se
almacenó correctamente.

5. Desensamble la herramienta del gato

y la extensión del malacate y vuelva a
colocarlos a presión en la bandeja de
herramientas.

6. Vuelva a instalar la bolsa del gato de

manera adecuada al rededor del
conjunto de gato y bandeja de
herramientas, asegurándose de que la
correa quede abrochada.

7.

Cierre el orificio de acceso con el tapón
de goma.

8. Vuelva a instalar la bandeja en el

vehículo y asegúrela con la tuerca de
mariposa.

ESPECIFICACIONES TÉCNICAS

Especificaciones de apriete de las tuercas de las ruedas

ALERTA

Al instalar una rueda, elimine siempre la corrosión, la tierra o los materiales extraños
de las superficies de montaje de la rueda o de la superficie de la maza de la rueda,
el tambor de freno o el disco de frenos donde hacen contacto con la rueda.

Cerciórese de asegurar todos los sujetadores que fijan el rotor al cubo, de manera que
no interfieran con las superficies de montaje de la rueda. La instalación de las ruedas sin
el contacto metal con metal correcto en las superficies de montaje de las ruedas puede
hacer que las tuercas de las ruedas se suelten y la rueda se salga mientras el vehículo
está en movimiento, lo que produciría la pérdida de control del vehículo, lesiones
personales o la muerte.

Nm

Medida del perno

204 Nm

M14 x 1.5

*

Las especificaciones de apriete son para roscas de pernos y tuercas sin suciedad ni óxido.

Solo utilice los sujetadores que recomienda Ford.

Vuelva a apretar las tuercas de seguridad al par especificado, dentro de 100 millas
(160 kilómetros) luego de cualquier problema con las ruedas (por ejemplo, rotación de
llantas, cambio de una llanta desinflada y extracción de la rueda).

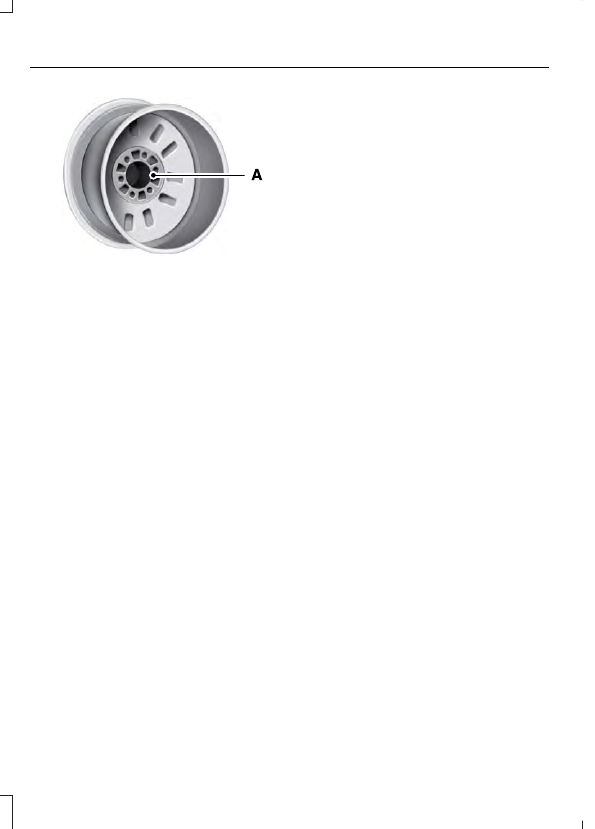

E145950

Orificio guía de la rueda

A

Inspeccione el orificio guía de la rueda y
la superficie de montaje antes de la
instalación. Elimine cualquier corrosión
y partículas sueltas visibles.
