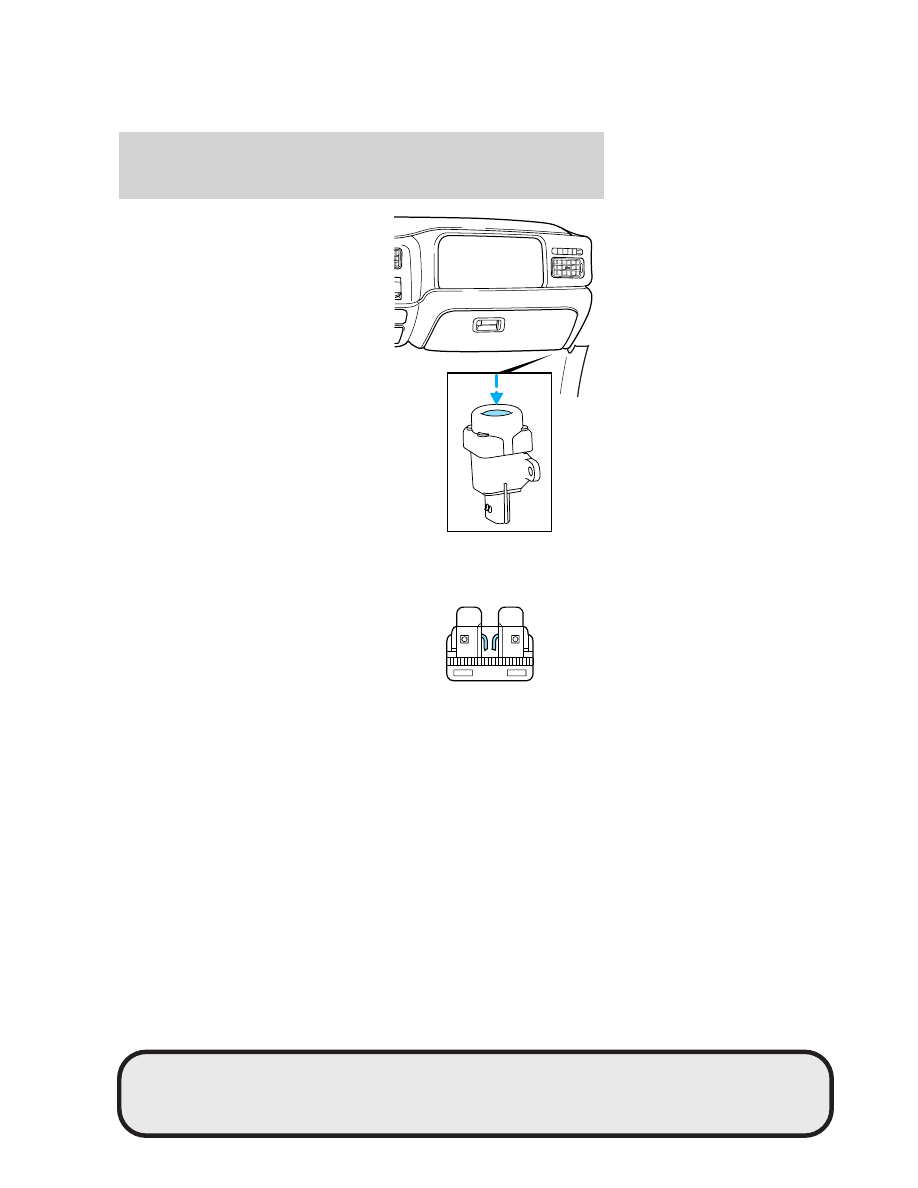

This switch is located in the front
passenger’s footwell, behind the kick
panel access cover.

To reset the switch:

1. Turn the ignition OFF.

2. Check the fuel system for leaks.

3. If no leaks are apparent, reset the
switch by pushing in on the reset
button.

4. Turn the ignition ON.

5. Wait a few seconds and return
the key to OFF.

6. Make another check for leaks.

FUSES AND RELAYS

Fuses

If electrical components in the
vehicle are not working, a fuse may
have blown. Blown fuses are
identified by a broken wire within
the fuse. Check the appropriate
fuses before replacing any electrical
components.

Note: Always replace a fuse with one that has the specified amperage
rating. Using a fuse with a higher amperage rating can cause severe wire
damage and could start a fire.

15

Roadside Emergencies

198

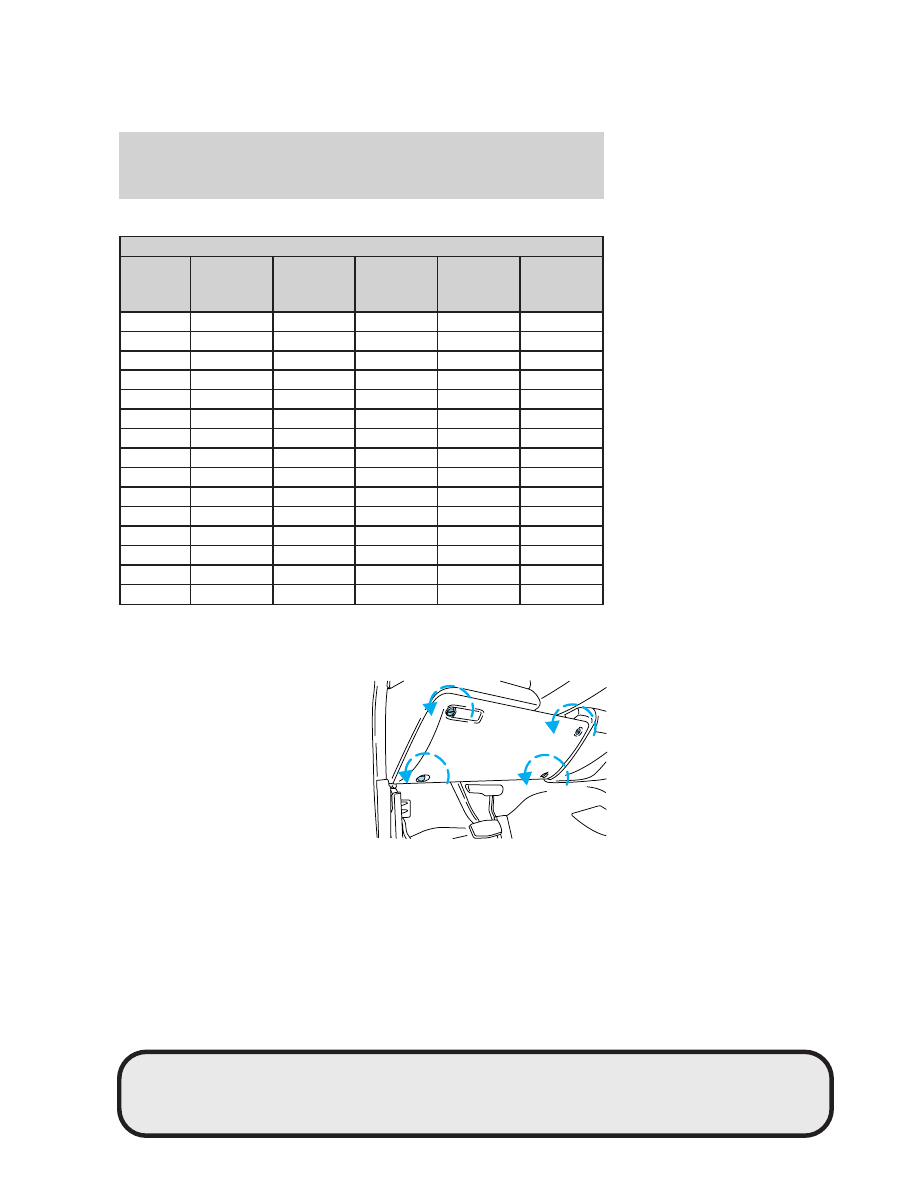

Standard fuse amperage rating and color

COLOR

Fuse

rating

Mini

fuses

Standard

fuses

Maxi

fuses

Cartridge

maxi

fuses

Fuse link

cartridge

2A

Grey

Grey

—

—

—

3A

Violet

Violet

—

—

—

4A

Pink

Pink

—

—

—

5A

Tan

Tan

—

—

—

7.5A

Brown

Brown

—

—

—

10A

Red

Red

—

—

—

15A

Blue

Blue

—

—

—

20A

Yellow

Yellow

Yellow

Blue

Blue

25A

Natural

Natural

—

—

—

30A

Green

Green

Green

Pink

Pink

40A

—

—

Orange

Green

Green

50A

—

—

Red

Red

Red

60A

—

—

Blue

—

Yellow

70A

—

—

Tan

—

Brown

80A

—

—

Natural

—

Black

Passenger compartment fuse panel / power distribution box

The fuse panel is located below and to the left of the steering wheel by
the brake pedal. Remove the panel cover to access the fuses.

To remove the fuse panel cover,
turn the panel fasteners
counterclockwise.

Roadside Emergencies

199

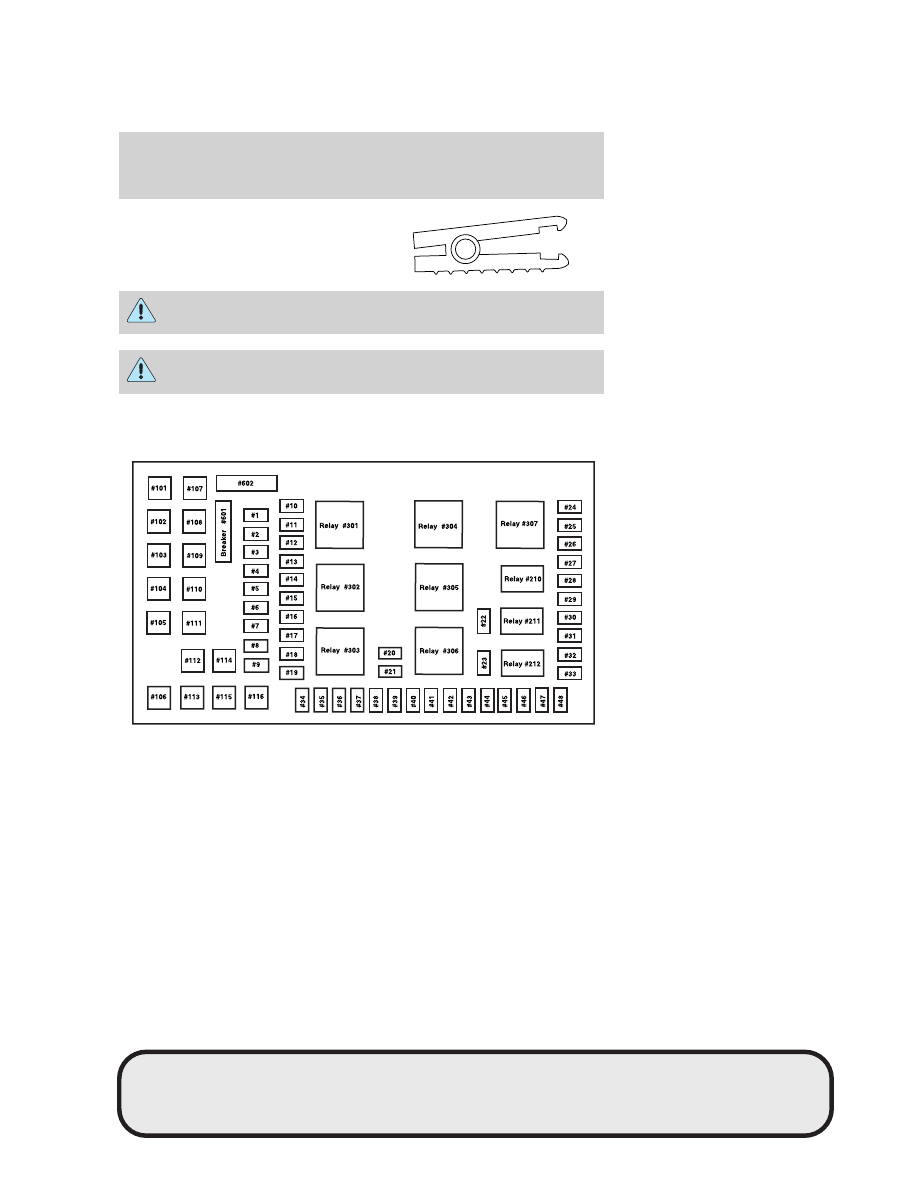

To remove a fuse use the fuse puller
tool provided on the fuse panel
cover.

Always disconnect the battery before servicing high current
fuses.

Always replace the cover to the passenger compartment fuse
panel/power distribution box before reconnecting the battery.

If the battery has been disconnected and reconnected, refer to the
Battery section of the Maintenance and Specifications chapter.

Roadside Emergencies

200

The fuses are coded as follows.

Fuse/Relay

Location

Fuse Amp

Rating

Passenger Compartment Fuse

Panel Description

1

15A*

Adjustable pedals

2

20A*

Power point - floor console

3

20A*

Power point – 3rd row

4

20A*

Power point - I/P

5

20A*

Power point - right rear quarter

6

20A*

Trailer tow turn/stop relay

7

30A*

High beam headlamps / Flash to pass

8

15A*

Backup lamps (Diesel engine only)

9

20A*

Heated mirrors

10

10A*

A/C clutch

11

20A*

Radio (main)

12

20A*

Cigar lighter/OBD II

13

5A*

Power mirrors/switches

14

15A*

Daytime running lamps (DRL)

15

10A*

Driver’s seat module memory

16

15A*

Rear seat controller

17

15A*

Exterior lamps

18

20A*

Turn lamps/Brake on-off switch (high)

19

10A*

Body Security Module (BSM)/4x4
module

20

10A*

Fuel Injection Control Module (FICM)
relay (Diesel engine only)

21

25A*

Rear smart wiper motor

22

20A*

Engine control

23

20A*

Engine control (gasoline engine only),
Climate control (Diesel engine only)

24

2A*

Brake pressure switch/Speed control

25

10A*

4-Wheel Anti-Lock Brake System
(4WABS) module, Variable Fan
Control (VFC) (Diesel engine only)

26

10A*

Airbags

Roadside Emergencies

201
