Ford Excursion (2001). Manuel - partie 42

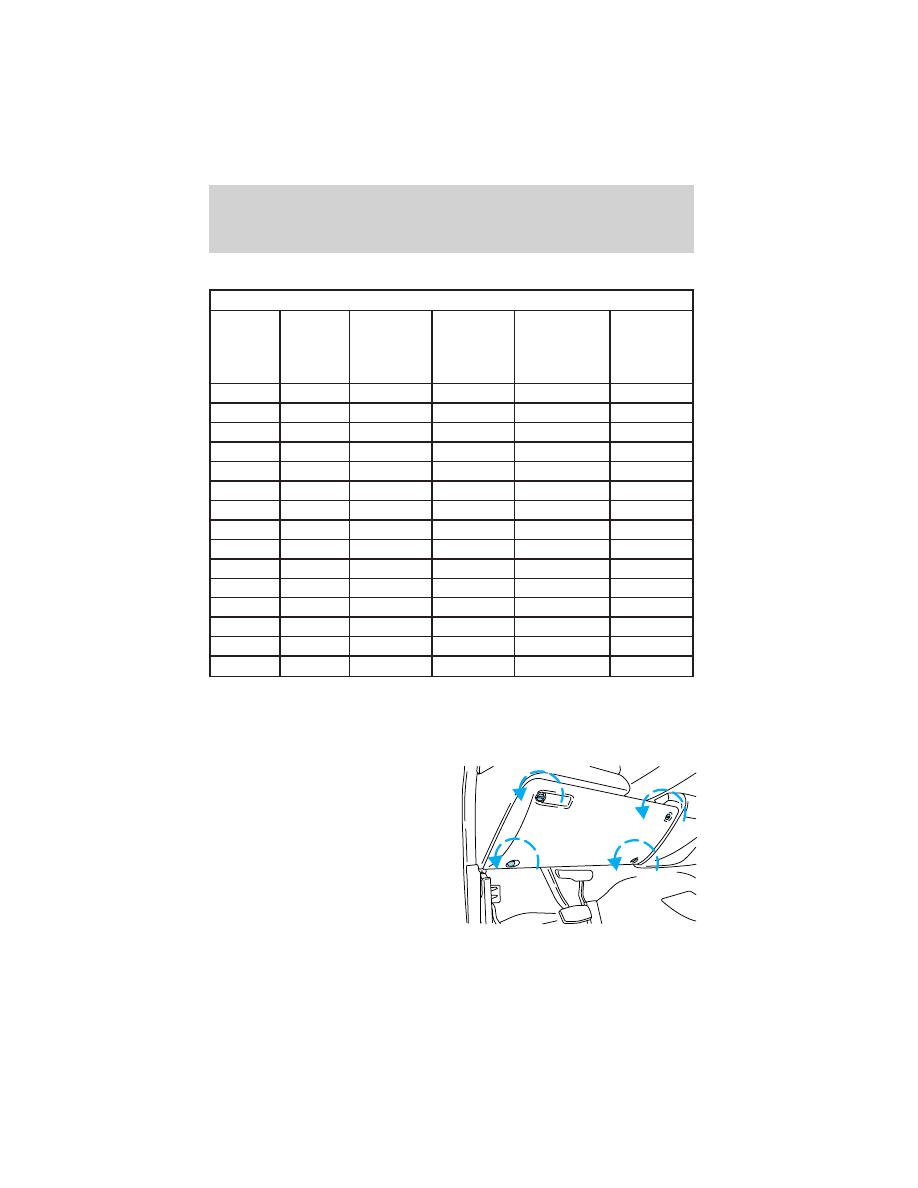

Intensité et couleur des fusibles

COULEUR

Intensité

Mini-

fusibles

Fusibles

ordinaires

Fusibles

haute

intensité

Fil fusible

haute

intensité à

cartouche

Fil

fusible à

cartouche

2 A

Gris

Gris

—

—

—

3 A

Violet

Violet

—

—

—

4 A

Rose

Rose

—

—

—

5 A

Havane

Havane

—

—

—

7,5 A

Brun

Brun

—

—

—

10 A

Rouge

Rouge

—

—

—

15 A

Bleu

Bleu

—

—

—

20 A

Jaune

Jaune

Jaune

Bleu

Bleu

25 A

Beige

Beige

—

—

—

30 A

Vert

Vert

Vert

Rose

Rose

40 A

—

—

Orange

Vert

Vert

50 A

—

—

Rouge

Rouge

Rouge

60 A

—

—

Bleu

—

Jaune

70 A

—

—

Havane

—

Brun

80 A

—

—

Beige

—

Noir

Porte-fusibles de l’habitacle

Le porte-fusibles est situé en dessous et à gauche de la colonne de
direction, à proximité de la pédale de frein. Pour accéder aux fusibles,
retirez le couvercle.

Pour déposer le couvercle du
porte-fusibles, tournez les fixations
dans le sens inverse des aiguilles
d’une montre.

De´pannage

168

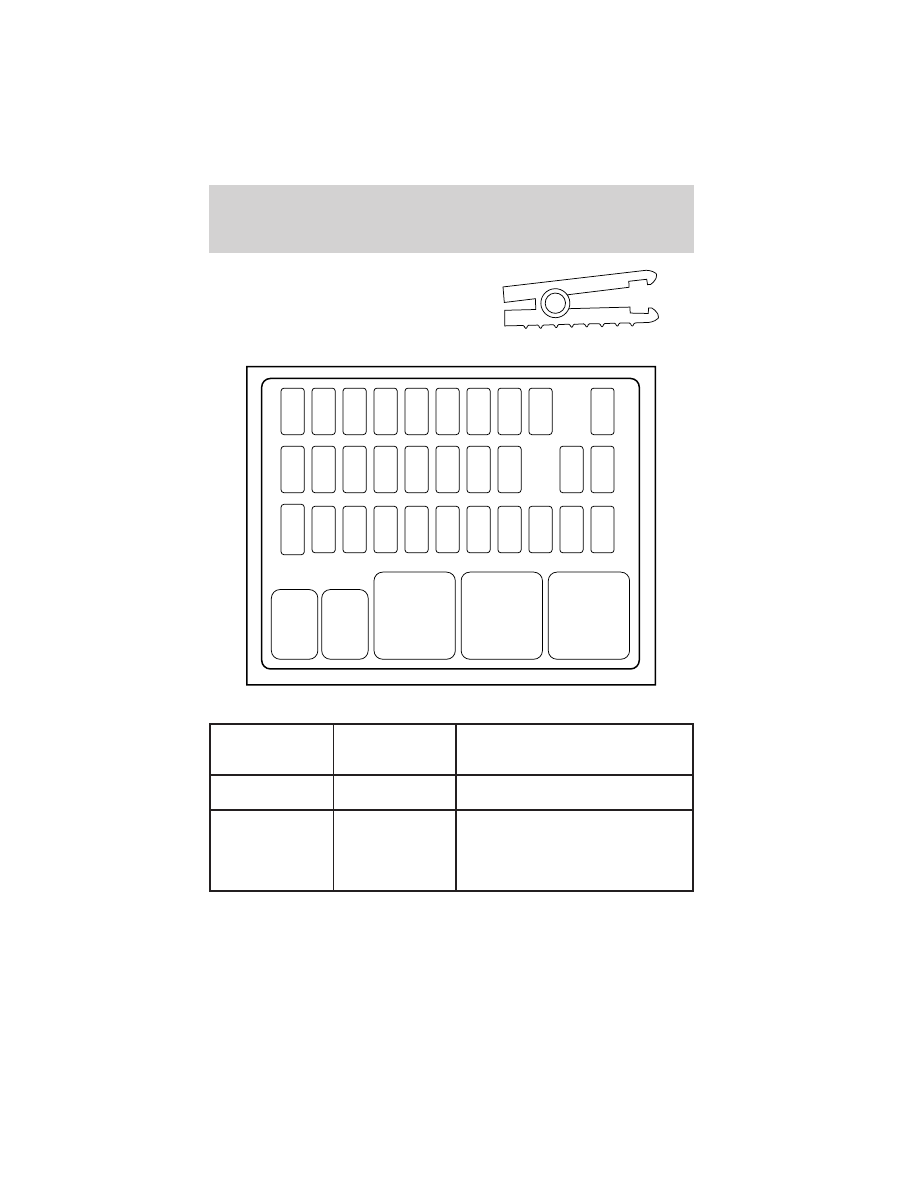

Pour déposer un fusible, utilisez
l’extracteur qui se trouve sur le
couvercle du porte-fusibles.

Les fusibles sont identifiés comme suit :

Emplacement

des

fusibles/relais

Intensité

Description du porte-fusibles

de l’habitacle

1

20 A

Radio, fusibles secondaires pour
les options audio

2

5 A

Tableau de bord, alimentation de
mémoire du module de
commande du groupe
motopropulseur, DEL du système
antidémarrage

FUSE1

RELAY

1

RELAY

2

RELAY

3

RELAY

4

RELAY

5

12

22

21

3

2

3

31

4

2

4

4

16

15

25

52

6

61

7

2

7

71

8

2

8

81

9

2

9

11

21

31

93

0

10

20

De´pannage

169

Emplacement

des

fusibles/relais

Intensité

Description du porte-fusibles

de l’habitacle

3

20 A

Allume-cigarettes, prise de
diagnostic

4

—

Inutilisé

5

—

Inutilisé

6

—

Inutilisé

7

5 A

Éclairage du commutateur des
glaces électriques/du verrouillage
électrique

8

5 A

Commutateur des phares,
DEL/radio

9

—

Inutilisé

10

—

Inutilisé

11

30 A

Bobine de relais de course/d’arrêt
des essuie-glaces, bobine de relais
de la vitesse élevée/basse des
essuie-glaces, bobines de relais de
la pompe de lave-glace, moteur
d’essuie-glaces avant, bobines de
relais du moteur d’essuie-glace
arrière

12

—

Inutilisé

13

20 A

Feux stop, troisième feu stop/feux
de détresse, feux stop de traction
de remorque, programmateur de
vitesse

14

15 A

Plafonnier, lampe d’aire de
chargement, lampes d’accueil,
marchepieds, rétroviseurs
électriques, miroirs de courtoisie,
lampes de lecture, éclairage du
compartiment moteur, éclairage
de la boîte à gants, glaces
électriques (alimentation
prolongée des accessoires)

De´pannage

170

Emplacement

des

fusibles/relais

Intensité

Description du porte-fusibles

de l’habitacle

15

5 A

Contacteur de feux stop
(logique), système antidémarrage,
module électronique générique

16

15 A

Feux de route, tableau de bord
(témoin des feux de route)

17

—

Inutilisé

18

10 A

Bloc de commande multifonction
arrière, changeur de DC

19

10 A

Tableau de bord, module
électronique générique,
contacteur d’annulation de la
surmultipliée, système
antidémarrage/télécommande du
système antidémarrage,
contacteur de ralenti (moteur
diesel seulement)

20

15 A

Relais de démarreur, module
électronique générique

21

5 A

Alimentation initiale de la radio

22

10 A

Bobine de relais du ventilateur

23

10 A

Module des sacs gonflables

24

10 A

Embrayage du climatiseur,
actionneur de volet de mixage,
bobine de relais de recharge de la
batterie pour traction de
remorque, dégivreur de lunette
arrière

25

5 A

Freins antiblocage aux quatre
roues

26

—

Inutilisé

27

10 A

Alimentation d’allumage (accès du
client)

De´pannage

171
