RECOMMANDATIONS D’ENTRETIEN

Pour vous aider à entretenir votre véhicule, nous vous remettons un
Calendrier d’entretien périodiquequi permet de repérer facilement les
interventions d’entretien prescrites pour votre véhicule.

Utilisez uniquement le carburant, les lubrifiants, les liquides et les pièces
de rechange conformes aux normes. Les pièces Motorcraft

MD

sont

conçues pour assurer le rendement optimal de votre véhicule.

PRÉCAUTIONS À PRENDRE LORS D’UNE INTERVENTION

• Ne travaillez jamais sur un moteur chaud.
• Assurez-vous que rien n’entre en contact avec les pièces en

mouvement.

• Ne travaillez pas sur un véhicule dont le moteur est en marche dans

un local fermé, à moins d’être certain que le local est suffisamment
aéré.

• N’approchez jamais de flamme ni d’objet allumé (telles de cigarettes)

de la batterie ou des éléments du circuit d’alimentation.

Renseignements concernant la haute tension

AVERTISSEMENT : L’exposition à la haute tension peut
entraîner des blessures sérieuses ou même la mort. Les

composants haute tension doivent être réparés par un technicien
qualifié.

Votre véhicule est composé de divers composants et câblages haute
tension. Toute l’alimentation haute tension circule par des câbles
spécifiques qui sont étiquetés en conséquence ou couverts par un
matériau circonvolué de couleur orange ou par un ruban rainuré de
couleur orange. Ne touchez pas à ces composants.

Voici les zones spécifiques de l’aire de chargement qui comportent des
composants ou du câblage haute tension.

Entretien et caractéristiques

330

1. Écran protecteur du connecteur haute tension

2. Débranchement pour entretien ou réparation

3. Bac de batterie haute tension

Si vous travaillez alors que le moteur est arrêté

1. Serrez le frein de stationnement et assurez-vous que le levier sélecteur
est bien placé en position de stationnement (P).

2. Arrêtez le moteur et retirez la clé du commutateur d’allumage.

3. Bloquez les roues pour éviter le déplacement inopiné du véhicule.

1

2

3

Entretien et caractéristiques

331

Si vous travaillez alors que le moteur tourne

1. Serrez le frein de stationnement et placez le levier sélecteur en
position STATIONNEMENT.

2. Bloquez les roues.

AVERTISSEMENT : Pour éviter d’endommager le véhicule ou
de subir des brûlures, ne faites pas démarrer le moteur lorsque

le filtre à air est retiré et ne retirez pas le filtre à air lorsque le moteur
tourne.

OUVERTURE DU CAPOT

1. De l’intérieur du véhicule, tirez la
manette d’ouverture du capot,
située sous la planche de bord, dans
l’habitacle.

2. Placez-vous devant le véhicule et
soulevez le verrou auxiliaire qui se
trouve au centre, entre le capot et
la calandre.

3. Soulevez le capot et supportez-le à l’aide de la béquille de capot.

Entretien et caractéristiques

332

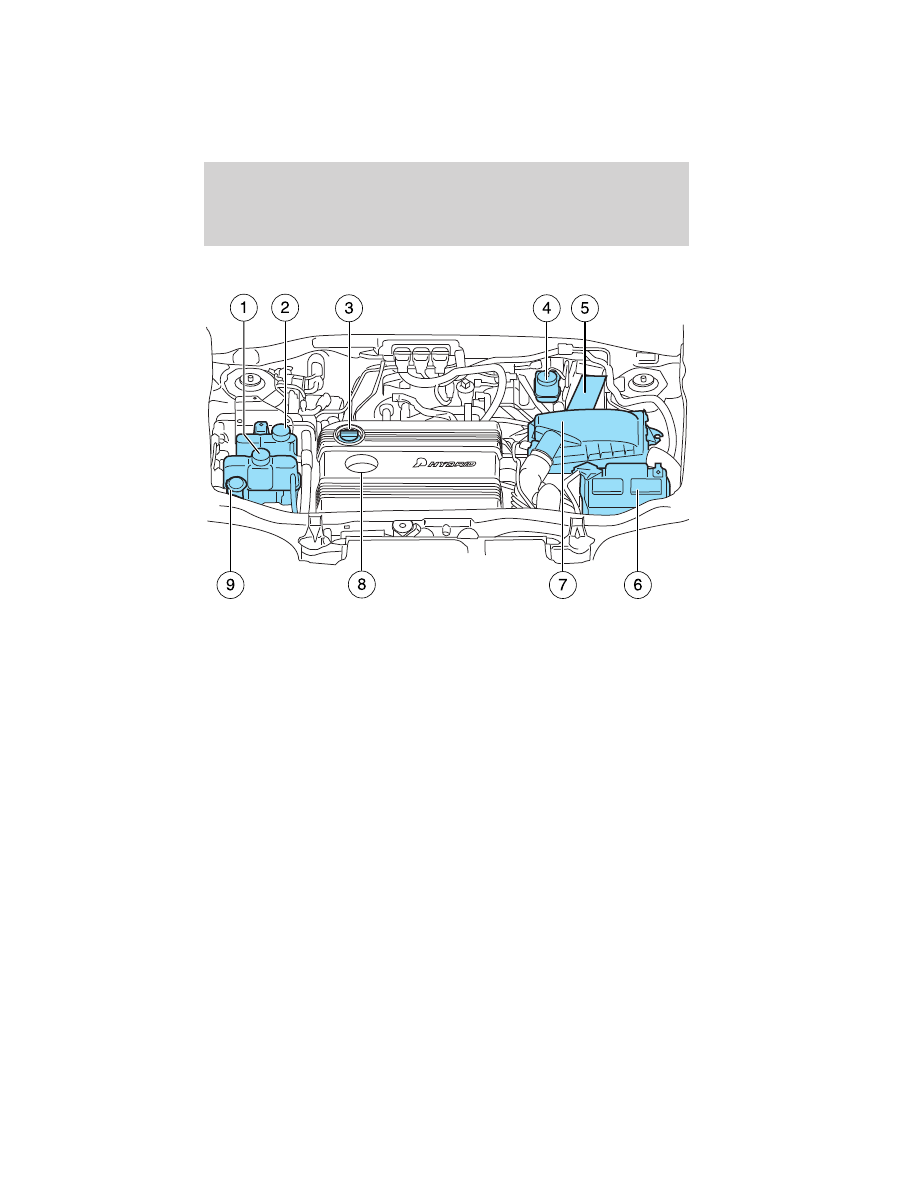

IDENTIFICATION DES ÉLÉMENTS DU COMPARTIMENT MOTEUR

1. Réservoir du liquide de refroidissement

2. Réservoir de liquide de refroidissement du moteur ou du moteur
électrique

3. Bouchon de remplissage d’huile moteur

4. Réservoir de liquide de frein

5. Boîtier de distribution électrique

6. Batterie basse tension (sous le capot)

7. Filtre à air du moteur

8. Jauge d’huile moteur

9. Réservoir de liquide lave-glace

Entretien et caractéristiques

333
