6. Vérifiez de nouveau la présence de fuites.

Si vous pouvez sentir ou voir du carburant, ne réinitialisez pas
l’interrupteur automatique de la pompe d’alimentation ou n’essayez pas
de faire démarrer votre véhicule; vous pourriez vous blesser ou infliger
des blessures à d’autres personnes. Demandez à tous les passagers de
descendre du véhicule et appelez le service des incendies local ou un
service de remorquage.

FUSIBLES ET RELAIS

Fusibles

Si certains accessoires électriques
de votre véhicule ne fonctionnent
pas, il se peut qu’un fusible soit
grillé. La présence d’un fil
métallique rompu à l’intérieur du
fusible indique que ce fusible est
grillé. Vérifiez les fusibles appropriés avant de remplacer des composants
électriques.

Nota : Remplacez toujours un fusible usé par un fusible de l’intensité de
courant spécifiée. L’utilisation d’un fusible possédant un ampérage
supérieur peut causer de graves dommages au câblage et provoquer un
incendie.

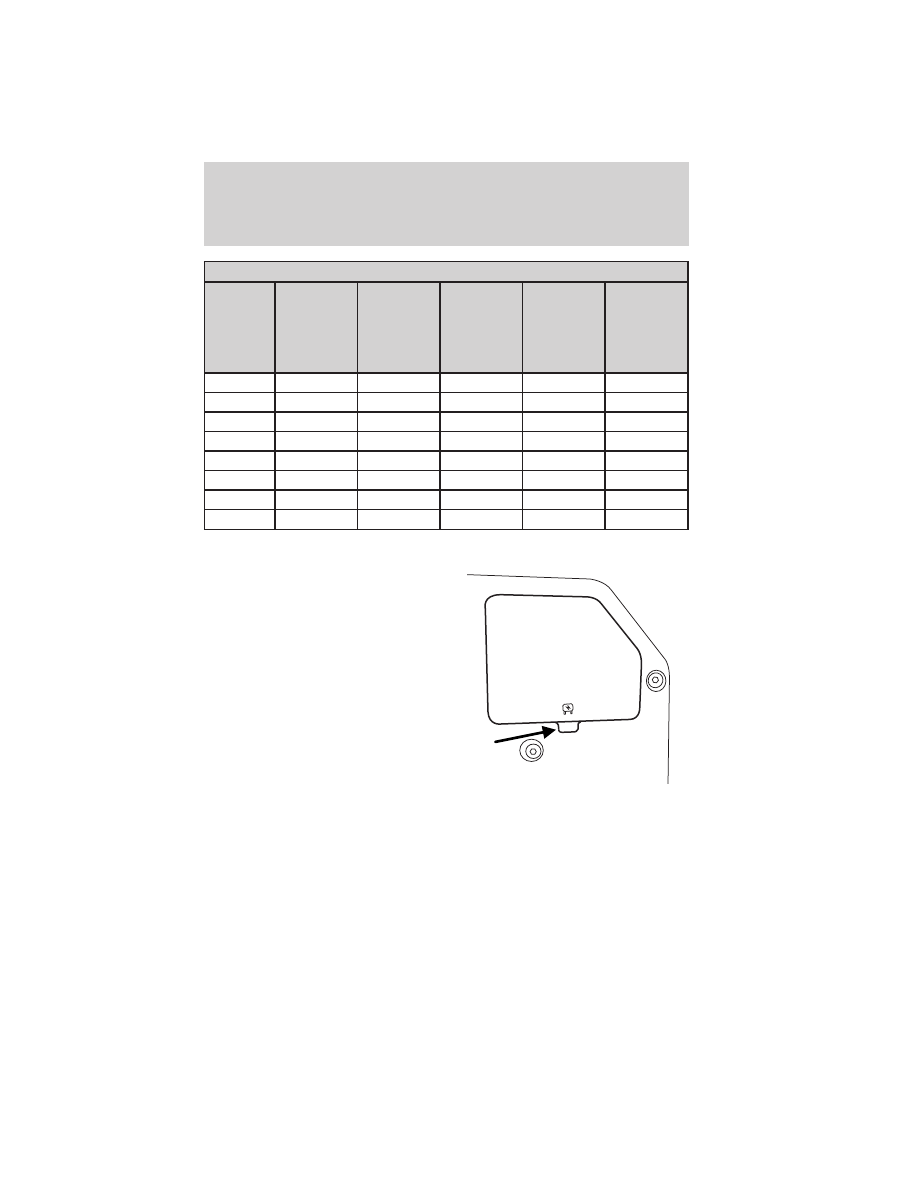

Intensité nominale et couleur de fusible standard

COULEUR

Inten-

sité

Fusibles

ordinai-

res

Fusibles

standard

Fusibles

à haute

intensité

Fusibles

à cartou-

che à

haute in-

tensité

Cartou-

che de fil

fusible

2 A

Gris

Gris

-

-

-

3 A

Violet

Violet

-

-

-

4 A

Rose

Rose

-

-

-

5 A

Havane

Havane

-

-

-

7,5 A

Brun

Brun

-

-

-

10 A

Rouge

Rouge

-

-

-

15 A

Bleu

Bleu

-

-

-

15

Dépannage

282

COULEUR

Inten-

sité

Fusibles

ordinai-

res

Fusibles

standard

Fusibles

à haute

intensité

Fusibles

à cartou-

che à

haute in-

tensité

Cartou-

che de fil

fusible

20 A

Jaune

Jaune

Jaune

Bleu

Bleu

25 A

Beige

Beige

-

-

-

30 A

Vert

Vert

Vert

Rose

Rose

40 A

-

-

Orange

Vert

Vert

50A

-

-

Rouge

Rouge

Rouge

60 A

-

-

Bleu

Jaune

Jaune

70 A

-

-

Havane

-

Brun

80 A

-

-

Beige

Noir

Noir

Porte-fusibles de l’habitacle

Le porte-fusibles est situé sur la
partie droite de la console centrale,
près de la planche de bord. Pour
accéder au couvercle du
porte-fusibles, retirez le panneau
d’accès du porte-fusibles. Pour
retirer le couvercle du
porte-fusibles, appuyez sur les
pattes situées au haut et au bas du
couvercle.

Dépannage

283

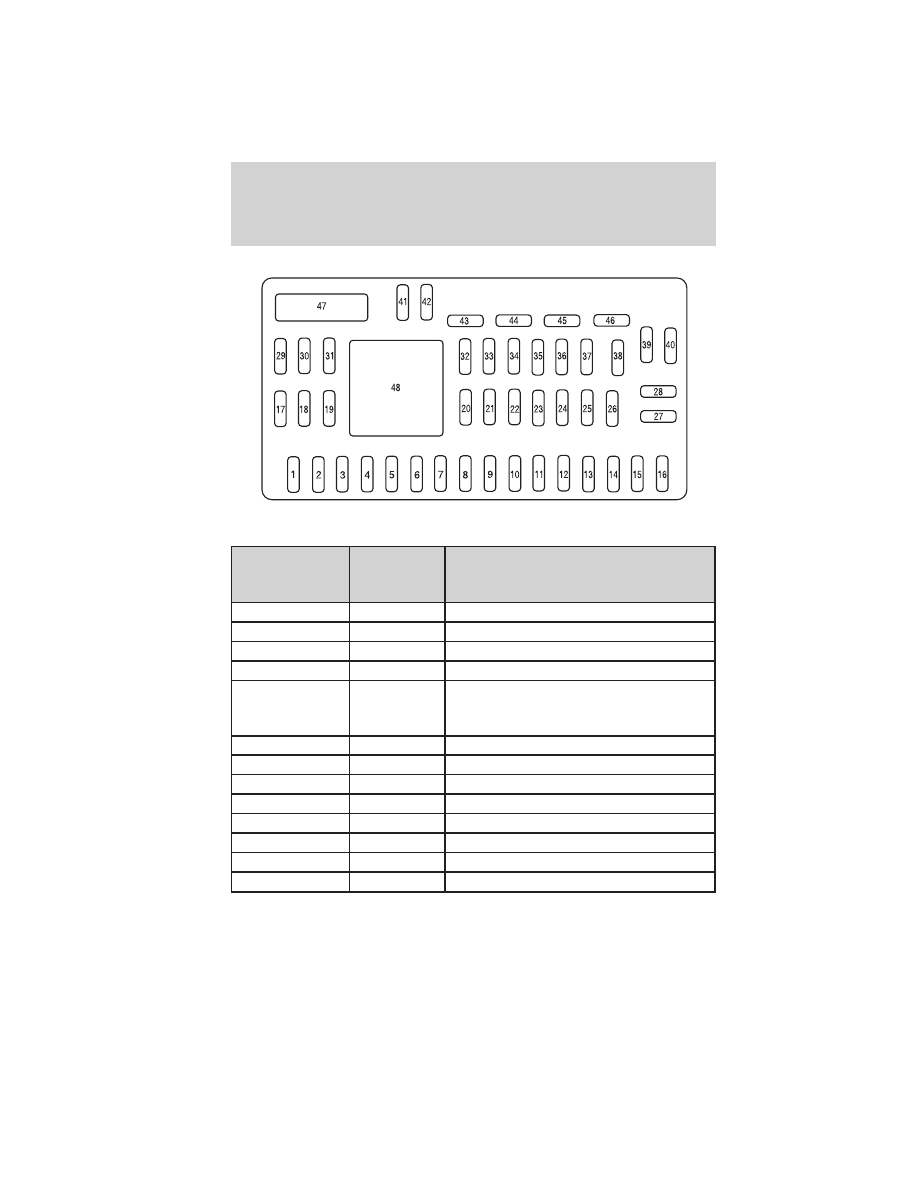

Les fusibles sont identifiés comme suit :

Emplacement

du fusible ou

du relais

Intensité

Circuits protégés

1

30 A

Convertisseur continu-alternatif 110 V

2

15 A

Contacteur des feux stop

3

15 A

Module SYNC

MD

4

30 A

Toit ouvrant transparent

5

10 A

Interverrouillage du levier sélecteur,
porte-fusibles de l’habitacle, éclairage
du clavier

6

20 A

Clignotants, feux de freinage

7

10 A

Feux de croisement (gauche)

8

10 A

Feux de croisement (droit)

9

15 A

Éclairage intérieur

10

15 A

Rétroéclairage

11

10 A

Quatre roues motrices

12

7,5 A

Commande des rétroviseurs électriques

13

5 A

Inutilisé (rechange)

Dépannage

284

Emplacement

du fusible ou

du relais

Intensité

Circuits protégés

14

10 A

FCIM (touches de la radio), module
d’affichage avant, module GPS

15

10 A

Chauffage-climatisation

16

15 A

Inutilisé (rechange)

17

20 A

Alimentation de tous les moteurs de
serrure, ouverture du hayon, ouverture
de la glace de hayon

18

20 A

Siège chauffant

19

25 A

Essuie-glace de lunette arrière

20

15 A

Prise de diagnostic

21

15 A

Phares antibrouillards

22

15 A

Feux de position

23

15 A

Feux de route

24

20 A

Relais de l’avertisseur sonore

25

10 A

Lampes de lecture

26

10 A

Groupe d’instruments

27

20 A

Commutateur d’allumage

28

5 A

Radio

29

5 A

Groupe d’instruments

30

5 A

Inutilisé (rechange)

31

10 A

Module de commande des dispositifs
de retenue

32

10 A

Module de Caméra d’aide au recul

33

10 A

Inutilisé (rechange)

34

5 A

Inutilisé (rechange)

35

10 A

Quatre roues motrices, direction
assistée à commande électrique
(EPAS), module convertisseur de
110 V, module de stationnement actif

36

5 A

Émetteur-récepteur du système
antidémarrage passif
