Ford Escape (2018). Manuel - partie 72

E245249

3. Démontez la douille du bloc optique

en la tournant dans le sens contraire
des aiguilles d’une montre.

4. Tirez sur l’ampoule pour l’extraire de la

douille.

Installez les nouvelles ampoules en
procédant dans l’ordre inverse des étapes
ci-dessus.

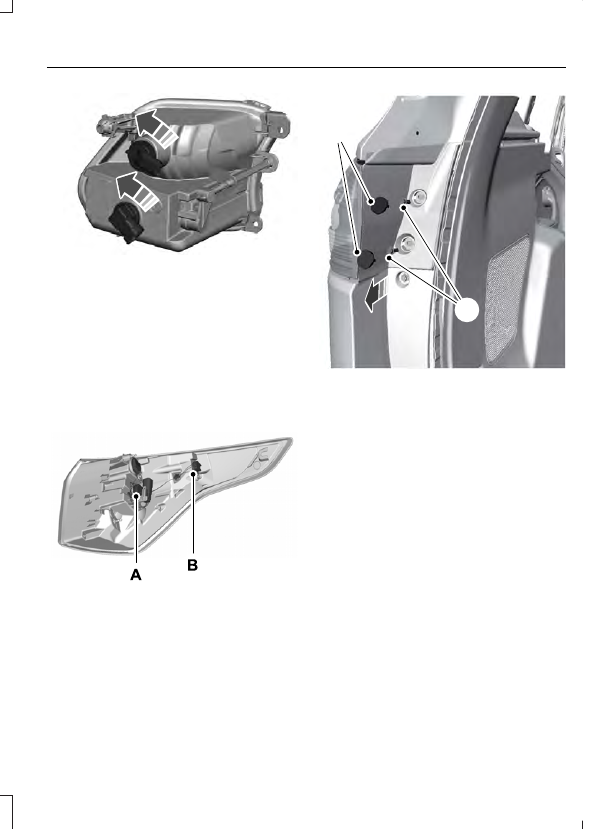

Remplacement des ampoules des
clignotants

E255368

Clignotant

A

Feu de position latéral

B

2

3

E142473

1.

Assurez-vous que le commutateur
d’éclairage est réglé en position hors
fonction, puis ouvrez le hayon.

2. Retirez les deux caches de boulon au

moyen d’un tournevis à pointe plate
standard.

3. Enlevez les deux boulons du bloc

optique.

4. Retirez doucement le bloc de feux

arrière du véhicule.

5. Débranchez le connecteur.

6. Retirez l’ampoule du clignotant en

tournant la douille inférieure de
l’ampoule en sens antihoraire. Retirez
délicatement l’ampoule de la douille
sans la tourner.

Installez la nouvelle ampoule en procédant
dans l’ordre inverse.

Remplacement des feux de recul

Faites remplacer les ampoules par votre
concessionnaire autorisé.

Remplacement de l’ampoule
d’éclairage de la plaque
d’immatriculation

3

2

1

E72789

1.

Dégagez soigneusement
l’agrafe-ressort.

2. Retirez la lampe.

3. Retirez l’ampoule.

Suivez ces étapes dans l’ordre inverse pour
réinstaller l’ampoule.

Remplacement de l’ampoule du
troisième feu stop en hauteur

Votre véhicule est équipé d’un troisième
feu stop à diode électroluminescente situé
dans le becquet. Ce feu est conçu pour
durer aussi longtemps que votre véhicule.
S’il doit être remplacé, consultez votre
concessionnaire autorisé.

TABLEAU DE SPÉCIFICATIONS
DES AMPOULES

Les ampoules de rechange à utiliser sont
indiquées dans le tableau ci-dessous. Les
ampoules de phares doivent être
identifiées par les lettres « D.O.T. » pour
l’Amérique du Nord; cette appellation
assure le rendement du feu, l’efficacité du
faisceau lumineux et une bonne visibilité.
Les ampoules appropriées
n’endommagent pas le bloc optique, ne
risquent pas d’annuler la garantie de
celui-ci et offrent un éclairage adéquat de
longue durée.

Numéro commercial

Fonction

9005LL

Feu de route (réflecteur halogène)

H9

Feu de route (protecteur halogène)

H1

* Phares de virage (phare avec lampes à
décharge)

H11LL

Feu de croisement (réflecteur halogène)

9005HL+

Feu de croisement (protecteur halogène)

D3S

* Feux de croisement (à décharge à haute
intensité)

168

Feu de position latéral – avant

7444NA

Clignotant avant (avec antibrouillard)

W21/5W

Clignotant avant (sans antibrouillard)

H11

Antibrouillards

Numéro commercial

Fonction

DEL

Feu rouge arrière et de stop

WY21W

Clignotant – arrière

921

Feux de recul

W5W

Éclairage de la plaque d’immatriculation

W5W

Feux de position latéraux arrière

DEL

* Troisième feu stop en hauteur

DEL

* Lampes intérieures

* Adressez-vous à votre concessionnaire autorisé pour faire remplacer ces ampoules.

Adressez-vous à votre concessionnaire autorisé pour faire remplacer toute ampoule du
tableau de bord.

REMPLACEMENT DU FILTRE À
AIR

AVERTISSEMENT

Pour réduire les risques de
dommages au véhicule et de
brûlures, ne démarrez pas le moteur

lorsque le filtre à air est retiré et ne retirez
pas le filtre à air lorsque le moteur tourne.

Remplacez l'élément du filtre à air
uniquement par un élément de filtre à air
recommandé.  Voir Capacités et
spécifications (page 335).

Pour les véhicules avec moteur EcoBoost :
lors de l'entretien du filtre à air, il est
important qu'aucun corps étranger ne
pénètre dans le circuit d'admission d'air.
Même les petites particules peuvent
endommager le moteur et le
turbocompresseur.

Remplacez l’élément du filtre à air aux
intervalles appropriés.  Voir Entretien de
votre véhicule (page 514).

Nota :  L’emploi d’un élément de filtre à air
inadéquat risque de provoquer de graves
dommages au moteur. La garantie risque
d'être annulée en cas de dommages au
moteur si un élément de filtre à air
inapproprié est utilisé.

Moteurs EcoBoost

E171370

1.

Desserrez les quatre fixations et
déposez le couvercle du filtre à air.

2. Retirez l'élément du filtre à air du

boîtier du filtre à air.

3. Essuyez les saletés ou débris sur le

filtre à air pour vous assurer qu'aucune
saleté ne pénètre dans le moteur et
pour obtenir un joint étanche.

E170433

4. Montez un élément de filtre à air neuf.

Glissez d'abord l'extrémité ouverte de
l'élément du filtre à air sous l'onglet.
Repoussez ensuite l'extrémité fermée
du filtre à air dans la partie inférieure
du boîtier. L'extrémité fermée doit venir
se loger dans la rainure du boîtier. La
languette de l'extrémité fermée du
filtre à air doit être orientée vers le bas
et s'insérer entre les rainures du boîtier,
comme représenté au niveau de la
flèche ci-dessus.
