Ford Escape (2017). Manual en espanol - parte 62

2

4

E142470

1.

Quite los faros delanteros.

2. Desmonte la tapa de servicio.

3. Desconecte el conector eléctrico.

4. Retire el foco del conjunto del faro

girándolo hacia la izquierda y
extrayéndolo en línea recta.

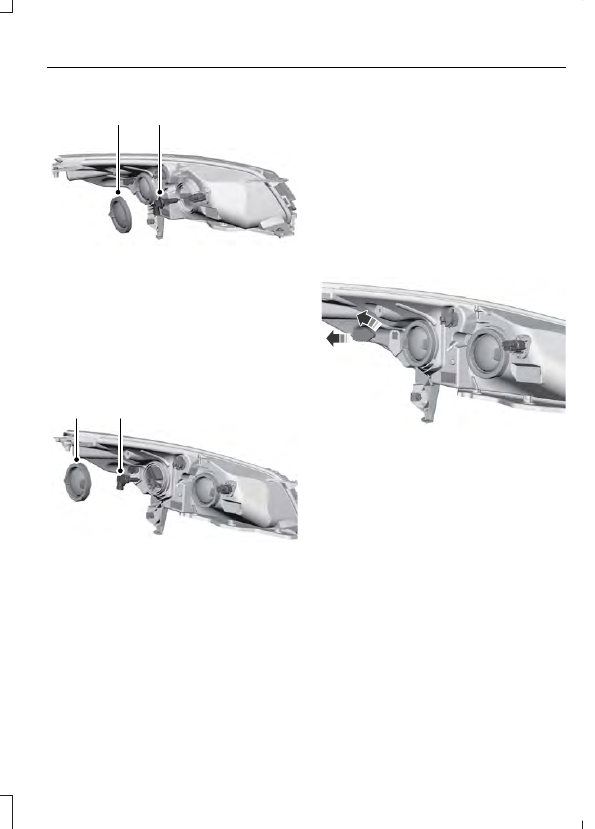

Faro de luces bajas:

2

4

E142471

1.

Quite los faros delanteros.

2. Desmonte la tapa de servicio.

3. Desconecte el conector eléctrico.

4. Retire el foco del conjunto del faro

girándolo hacia la izquierda y
extrayéndolo en línea recta.

Instale los nuevos focos en el orden inverso
al mencionado. Asegúrese de que la
abrazadera de resorte no se dañe ni separe
del conjunto del faro durante el
procedimiento de reemplazo.

Reemplazo de los focos de los
faros HID

 (Si está equipado)

Los focos delanteros de luz baja de su
vehículo utilizan una fuente de descarga
de gran intensidad. Estas luces funcionan
a alto voltaje. Cuando el foco se quema,
es necesario que el distribuidor autorizado
reemplace el conjunto de la cápsula del
electrodo de encendido y el foco.

Reemplazo de los focos de las
luces indicadoras laterales

E142472

1.

Retire el portafocos del conjunto del
faro girándolo hacia la izquierda.

2. Saque el foco jalándolo suavemente

hacia fuera del portafocos.

Instale el nuevo foco en orden inverso.

251

Escape (CBS, TM2) Mexico, esMEX,

Second Printing

Mantenimiento

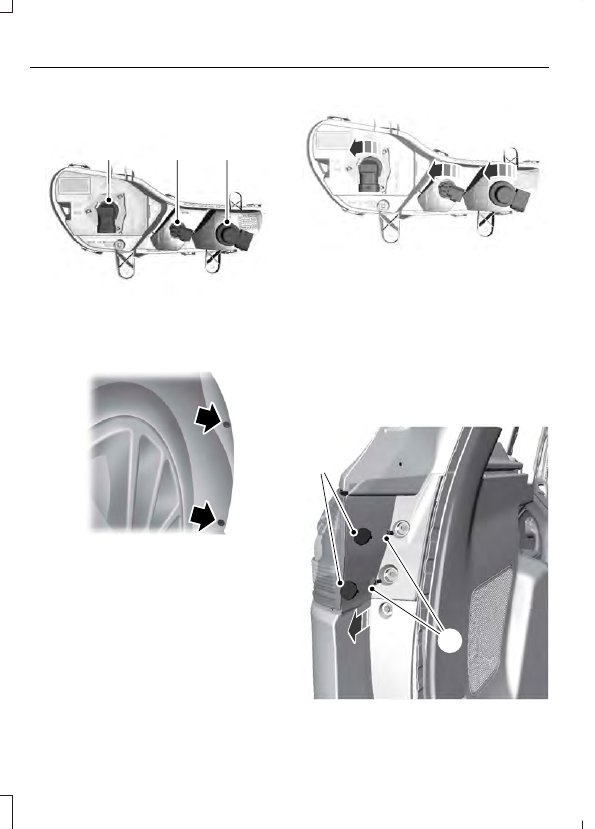

Reemplazo de focos de niebla,
estacionamiento y direccionales

A

B

C

E142797

Faro de niebla

A

Luz de estacionamiento

B

Luz direccional

C

E142798

1.

Retire los tornillos de la protección
contra salpicaduras del
compartimiento de la rueda para
acceder al conjunto de luces.

E142799

2. Retire el portafocos del soporte

girándolo hacia la izquierda.

3. Desconecte el conector eléctrico.

4. Retire el foco del portafocos jalándolo

en línea recta hacia afuera.

Instale los nuevos focos en el orden inverso
al mencionado.

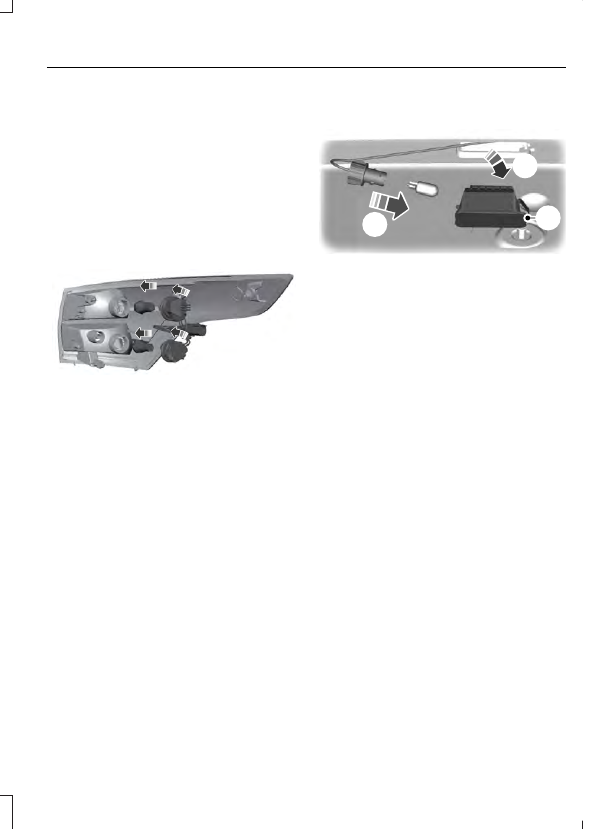

Reemplazo de focos de las luces
traseras, de freno y direccionales

2

3

E142473

252

Escape (CBS, TM2) Mexico, esMEX,

Second Printing

Mantenimiento

1.

Asegúrese de que el control de los
faros esté en la posición OFF y abra la
compuerta levadiza.

2. Quite las dos cubiertas de perno con

un destornillador de punta plana
estándar.

3. Quite los dos tornillos del conjunto de

la luz.

4. Separe cuidadosamente el conjunto

de la luz del vehículo.

E142475

5. Desconecte el conector eléctrico.

6. Desmonte el foco de la luz direccional

o el foco de la luz trasera y de freno
girando el portafocos hacia la
izquierda. Extraiga cuidadosamente el
foco del portafocos.

Instale el nuevo foco en orden inverso.

Reemplazo del conjunto de luces
traseras

Para reemplazar el foco, acuda a su
distribuidor autorizado.

Reemplazo del foco de la luz de
placa

3

2

1

E72789

1.

Libere con cuidado la abrazadera de
muelle.

2. Retire la luz.

3. Retire el foco.

Invierta los pasos para reinstalar el foco.

Reemplazo del foco de la luz
superior de freno

El vehículo está equipado con una luz LED
de alto superior central ubicada en el
estabilizador. Está diseñada para que dure
el tiempo que dura el vehículo. Si es
necesario efectuar un reemplazo, consulte
a su distribuidor autorizado.

TABLA DE ESPECIFICACIONES
DE LOS FOCOS

Los focos de reemplazo se especifican en
la tabla que aparece a continuación. Los
focos de los faros deben tener una marca
“D.O.T.” autorizada para América del Norte
para asegurar el funcionamiento de la luz,
la luminosidad, el patrón de luz y la
visibilidad segura. Los focos correctos no
dañan el conjunto de luces ni anulan la
garantía del conjunto de luces y
proporcionan calidad en el tiempo de
consumo del foco.

253

Escape (CBS, TM2) Mexico, esMEX,

Second Printing

Mantenimiento

Número comercial

Función

9005LL

Luces altas de los faros (halógeno)

H1

* Faros delanteros (HID)

H11LL

Luces bajas de los faros (halógeno)

D3S

* Luces bajas de los faros (HID)

168

Luz de posición - delantera

WY5W

Luz de estacionamiento - delantera (serie
Alta)

194

Luz de estacionamiento - delantera (serie
Baja)

WY21W

Luces direccionales - delantera (serie Alta)

W21W

Luces direccionales - delantera (serie Baja)

H10 (9145)

Luces para niebla

3157K

Luces traseras/freno

T20

Luces direccionales - trasera

921

Luz de reversa

W5W

Luces de placa de circulación

LED

* Luz superior de freno

LED

* Luces interiores

* Para reemplazar estas luces, consulte a su distribuidor autorizado.

Para reemplazar todas las luces del tablero de instrumentos, consulte con su distribuidor
autorizado.
