Ford Edge (2018). Manuel - partie 79

3. Reposez dans l'ordre inverse de la

dépose.

Nota :  Assurez-vous que le balai
d'essuie-glace se verrouille en place.

Nota :  Assurez-vous que le pare-brise est
propre avant d'utiliser de nouveaux balais
d'essuie-glace.

Remplacement du balai d'essuie-glace
de lunette arrière

Nota :  Ne tenez pas le balai d'essuie-glace
lorsque vous soulevez le bras d'essuie-glace.

Nota :  Assurez-vous que le bras
d'essuie-glace ne se rabat pas contre le
pare-brise lorsque le balai d'essuie-glace
n'y est plus accroché.

1.

Levez le bras d'essuie-glace.

E183236

2. Retirez le balai d'essuie-glace.

3. Reposez dans l'ordre inverse de la

dépose.

Nota :  Assurez-vous que le balai
d'essuie-glace se verrouille en place.

RÉGLAGE DES PHARES

Réglage vertical des phares

Les phares de votre véhicule ont été
correctement réglés en usine. Si votre
véhicule a été accidenté, faites vérifier le
réglage des phares par un concessionnaire
autorisé.

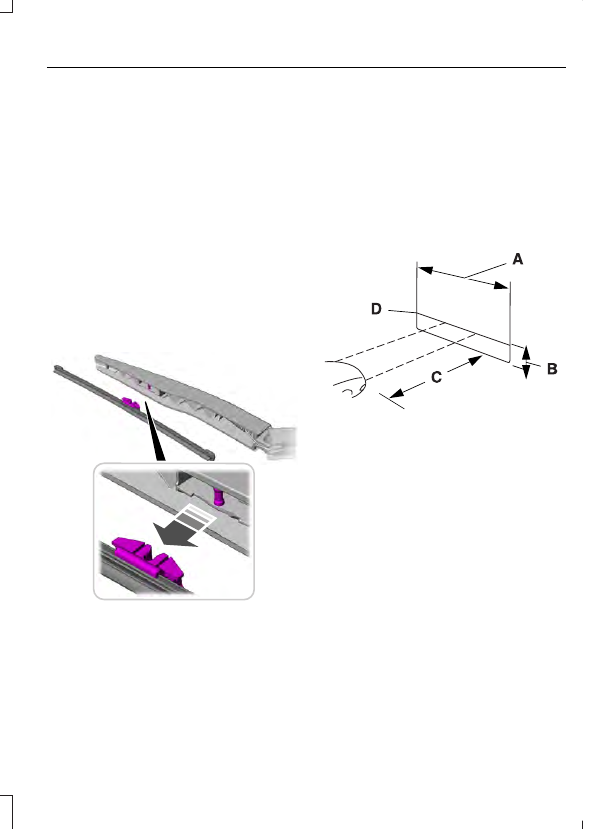

Cible de réglage des phares

E142592

2,4 mètres (8 pieds).

A

Hauteur du centre du phare au
sol.

B

7,6 mètres (25 pieds).

C

Ligne de référence horizontale.

D

Procédure de réglage vertical des
phares

1.

Stationnez le véhicule directement
devant un mur ou un écran sur une
surface plane, à environ 7,6 mètres
(25 pieds).

2. Mesurez la hauteur entre le centre de

l'ampoule du phare et le sol, puis tracez
une ligne horizontale de 2,4 mètres
(8 pieds) sur le mur ou sur la surface
verticale à cette hauteur.

Nota :  Pour mieux voir le faisceau de
lumière lors du réglage d'un phare, vous
pouvez masquer le phare opposé.

3. Allumez les phares en mode feux de

croisement pour éclairer le mur ou
l'écran et ouvrez le capot.

E142465

4. Sur le mur ou sur l'écran, vous

remarquerez une zone lumineuse de
haute intensité en haut à droite du
faisceau lumineux. Si le rebord
supérieur de la zone lumineuse de
haute intensité ne se trouve pas au
niveau de la ligne de repère horizontale,
réglez le phare.

E194757

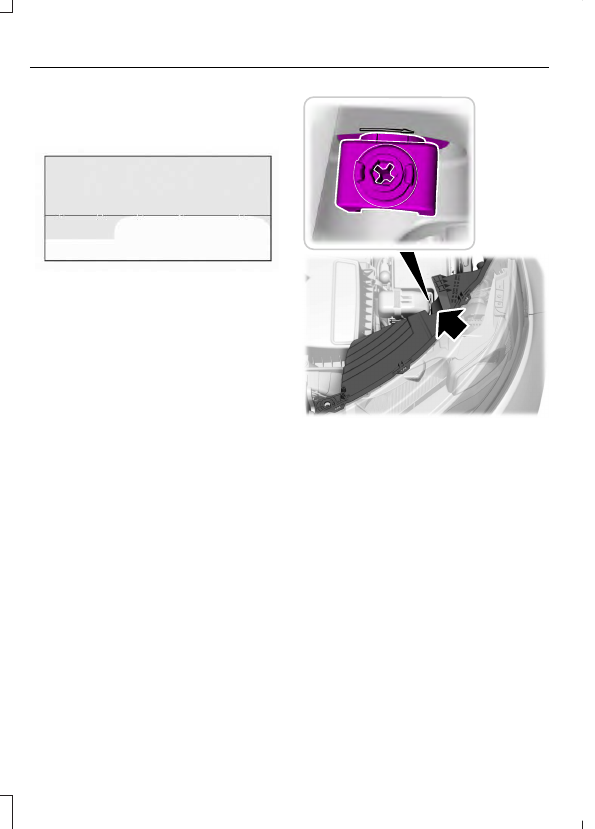

5. Repérez le dispositif de réglage vertical

de chaque phare. Tournez la vis de
réglage dans un sens ou dans l'autre
avec un tournevis cruciforme n°2 pour
régler le phare dans le sens vertical. La
bordure horizontale de la zone à haute
intensité doit toucher la ligne de
référence horizontale.

6. Fermez le capot et éteignez les phares.

DÉPOSE D'UN PHARE

1.

Ouvrez le capot.  Voir Ouverture et
fermeture du capot (page 299).

2

2

E194758

2

4

3

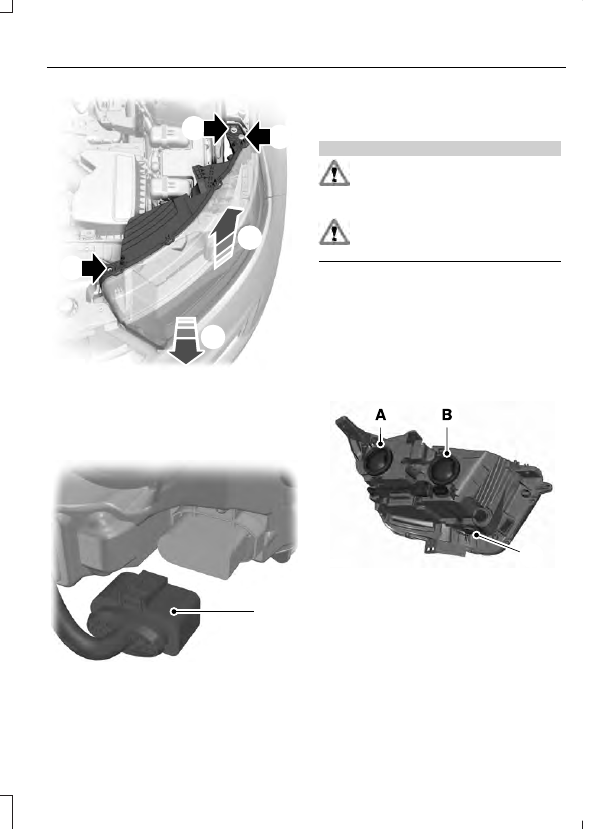

2. Déposez les vis.

3. Tirez le bloc optique vers l'avant du

véhicule pour le dégager du point de
fixation inférieur.

4. Levez le phare et déposez-le.

E133750

5

5. Débranchez le connecteur.

REMPLACEMENT D'UNE
AMPOULE

AVERTISSEMENTS

Éteignez tous les feux et coupez le
contact. Le non-respect de cet
avertissement peut entraîner des

blessures graves.

Les ampoules deviennent brûlantes
lors de leur utilisation. Laissez-les
refroidir avant leur dépose.

N'utilisez que des ampoules aux
spécifications appropriées.

Voir Tableau de spécifications des
ampoules (page 323).

Pour la repose, procédez dans l'ordre
inverse, sauf indication contraire.

Phare

E188959

C

Feu de croisement.

A

Feux de croisement et de route
- véhicules équipés de phares
avec lampe à décharge.

Feu de route.

B

Feu de jour.

Clignotant avant.

C

Clignotant avant

1.

Retirez le boîtier de phare.  Voir Dépose
d'un phare (page 320).

2. Tournez la douille dans le sens inverse

des aiguilles d'une montre pour la
déposer.

3. Retirez l'ampoule en la tirant bien

droite.

Feu de croisement

1.

Retirez le couvercle.

2. Tournez l'ampoule dans le sens inverse

des aiguilles d'une montre et retirez-la.

3. Débranchez le connecteur.

Nota :  Ne touchez pas le verre de
l'ampoule.

Nota :  Il n'est pas possible de séparer
l'ampoule du porte-ampoule.

Feu de route

1.

Retirez le couvercle.

2. Tournez l'ampoule dans le sens inverse

des aiguilles d'une montre et retirez-la.

3. Débranchez le connecteur.

Nota :  Ne touchez pas le verre de
l'ampoule.

Nota :  Il n'est pas possible de séparer
l'ampoule du porte-ampoule.

Phares avec lampe à décharge

Ces ampoules utilisent une tension élevée.
Consultez un concessionnaire autorisé en
cas de problème.

Feu de jour

1.

Retirez le couvercle.

2. Tournez l'ampoule dans le sens inverse

des aiguilles d'une montre et retirez-la.

3. Débranchez le connecteur.

Nota :  Ne touchez pas le verre de
l'ampoule.

Nota :  Il n'est pas possible de séparer
l'ampoule du porte-ampoule.

Lampes à DEL

Les lampes à DEL ne sont pas
remplaçables. Consultez un
concessionnaire autorisé en cas de
problème.

Les lampes suivantes sont à DEL :
•

Feux stop et arrière.

•

Feu stop central en hauteur.

•

Feux de position latéraux avant.

•

Feux distinctifs avant.

•

Clignotants arrière.

•

Feux de position latéraux arrière.

•

Feux de recul.

•

Clignotants latéraux.

Lampe de plaque
d'immatriculation

3

2

1

E72789

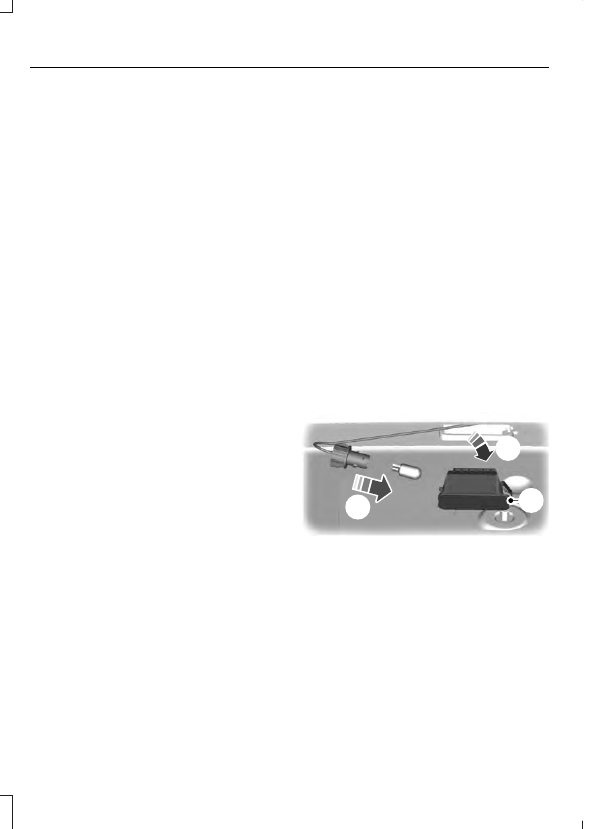

1.

Utilisez un outil approprié, tel un
tournevis, pour retirer avec précaution
la lampe.

2. Retirez la lampe.

3. Tournez la douille dans le sens inverse

des aiguilles d'une montre pour la
déposer.

4. Retirez l'ampoule en la tirant bien

droite.
