Ford Edge (2018). Manuel - partie 73

Composants protégés

Intensité

Numéro de fusible ou

relais

Alimentation de la logique de module de
siège conducteur

Déverrouillage de la porte du conducteur

20A

1

3

Non utilisé (réserve)

5A

1

4

Non utilisé (réserve)

20A

1

5

Non utilisé (réserve)

10A

2

6

Non utilisé (réserve)

10A

2

7

Non utilisé (réserve)

10A

2

8

Non utilisé (réserve)

10A

2

9

Clavier

5A

2

10

Alimentation de la logique du module de
hayon à commande électrique
Module de hayon mains libres

Non utilisé (réserve)

5A

2

11

Module de chauffage et climatisation

7,5A

2

12

Tableau de bord

7,5A

2

13

Module de commande de colonne de direc-
tion
Module de prise de diagnostic intelligente
(passerelle).

Module d'alimentation prolongée

10A

2

14

Alimentation de la liaison de données

10A

2

15

Non utilisé (réserve)

15A

1

16

Non utilisé (réserve)

5A

2

17

Commutateur de démarrage à bouton-
poussoir

5A

2

18

Composants protégés

Intensité

Numéro de fusible ou

relais

Module d'alimentation prolongée

7,5A

2

19

Non utilisé (réserve)

7,5A

2

20

Capteur d'humidité et de température dans
le véhicule

5A

2

21

Système de classification de l'occupant

5A

2

22

Alimentation prolongée des accessoires
(logique du convertisseur continu-alternatif,
logique du toit ouvrant transparent, alimen-
tation de la commande de glace conducteur)

10A

1

23

Verrouillage/déverrouillage centralisé.

20A

1

24

Porte conducteur (glace, rétroviseur)

30A

1

25

Module de porte conducteur
Indicateur de verrouillage de porte conduc-
teur
Éclairage de la commande de verrouillage
conducteur

Porte passager avant (glace, rétroviseur)

30A

1

26

Module de porte passager avant
Indicateur de verrouillage de porte passager
avant
Éclairage des commandes de porte passager
avant (glace, verrouillage)

Toit ouvrant transparent

30A

1

27

Amplificateur

20A

1

28

Non utilisé (réserve)

30A

1

29

Non utilisé (réserve)

30A

1

30

Non utilisé (réserve)

15A

1

31

Système de positionnement GPS

10A

1

32

Affichage du bloc de commandes central
Commande vocale (SYNC)
Module d'émetteur-récepteur radio.

Composants protégés

Intensité

Numéro de fusible ou

relais

Autoradio

20A

1

33

Bus de contact-démarrage (fusibles 19, 20,
21, 22, 35, 36, 37, disjoncteur 38)

30A

1

34

Non utilisé (réserve)

5A

1

35

Rétroviseur à électrochrome

15A

1

36

Siège chauffant
Module de rétroviseur de feux de route
automatiques/suivi de voie
Alimentation de la logique de module de
siège chauffant arrière

Module de volant de direction chauffant

20A

1

37

Volant de direction avant actif

Glaces électriques arrière

30A

3

38

Éclairage de la commande de glace arrière

1

Micro-fusible 2

2

Micro-fusible 3

3

Disjoncteur

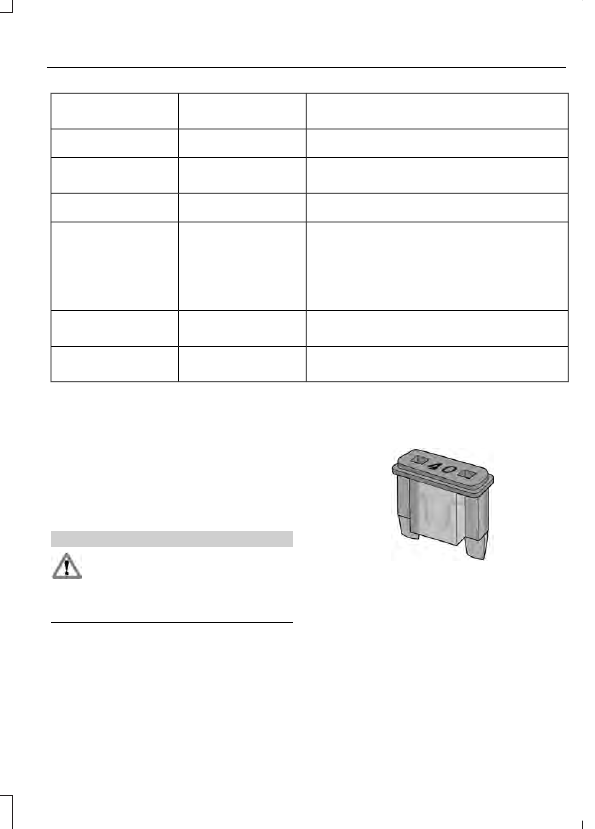

REMPLACEMENT D'UN
FUSIBLE

Fusibles

AVERTISSEMENT

Remplacez toujours un fusible par
un fusible de même calibre. Un
fusible de calibre supérieur peut

causer de graves dommages au câblage
et provoquer un incendie.

E217331

Si certains accessoires électriques de votre
véhicule ne fonctionnent pas, un fusible
est peut-être grillé. Un fil métallique rompu
dans le fusible révèle que ce fusible est
grillé. Vérifiez les fusibles appropriés avant
de remplacer un quelconque composant
électrique.

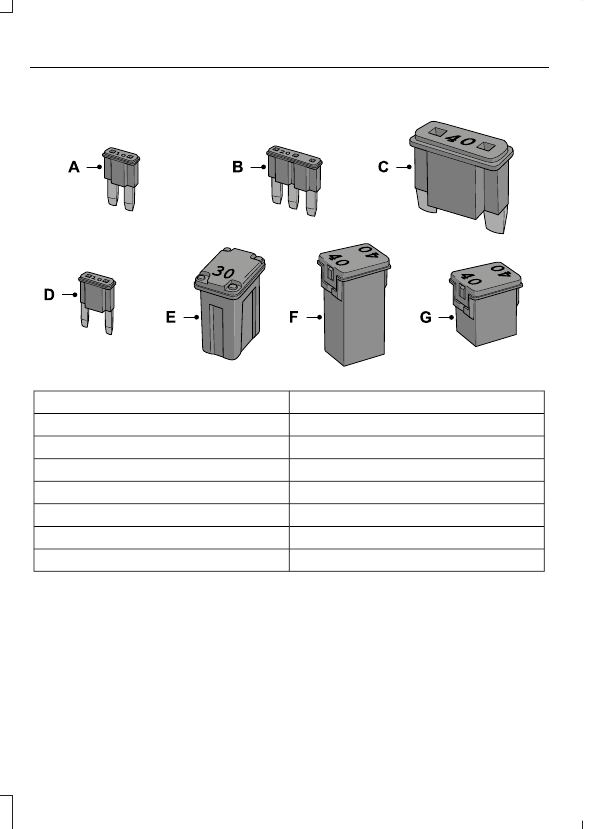

Types de fusibles

E207206

Type de fusible

Référence

Micro 2

A

Micro 3

B

Maxi

C

Mini

D

Boîtier en M

E

Boîtier en J

F

Boîtier en J à profil bas

G
