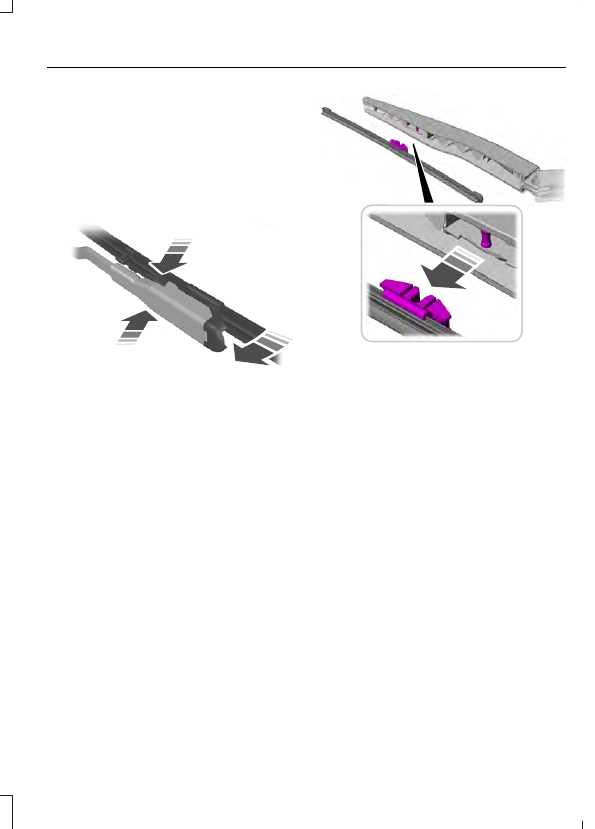

Cambio de las hojas del
limpiaparabrisas

Nota: No sostenga la hoja del limpiador
cuando levante el brazo del limpiador.

Nota: Asegúrese de que el brazo del
limpiador no golpee de vuelta contra el
vidrio cuando la hoja del limpiador no esté
fija.

E129990

1

1

2

1.

Levante el brazo del limpiador y luego
presione los botones de bloqueo de la
hoja del limpiador.

2. Desmonte la hoja del limpiador.

3. Instale siguiendo el procedimiento de

desmontaje en orden inverso.

Nota: Asegúrese de que la hoja del
limpiador quede fija en su lugar.

Nota: Asegúrese de que el parabrisas esté
limpio antes de usar hojas nuevas.  Ver
Cuidado del vehículo (página 306).

Cambio de la hoja del
limpiaparabrisass trasero

Nota: No sostenga la hoja del limpiador
cuando levante el brazo del limpiador.

Nota: Asegúrese de que el brazo del
limpiador no golpee de vuelta contra el
vidrio cuando la hoja del limpiador no esté
fija.

1.

Levante el brazo del limpiador.

E183236

2. Desmonte la hoja del limpiador.

3. Instale siguiendo el procedimiento de

desmontaje en orden inverso.

Nota: Asegúrese de que la hoja del
limpiador quede fija en su lugar.

AJUSTE DE LOS FAROS
PRINCIPALES

Ajuste de la alineación vertical

Los faros del vehículo se han alineado
correctamente en la planta de ensamblaje.
Si su vehículo se ha visto envuelto en un
choque, solicite a un distribuidor
autorizado que revise el nivel de los haces
de los faros principales.

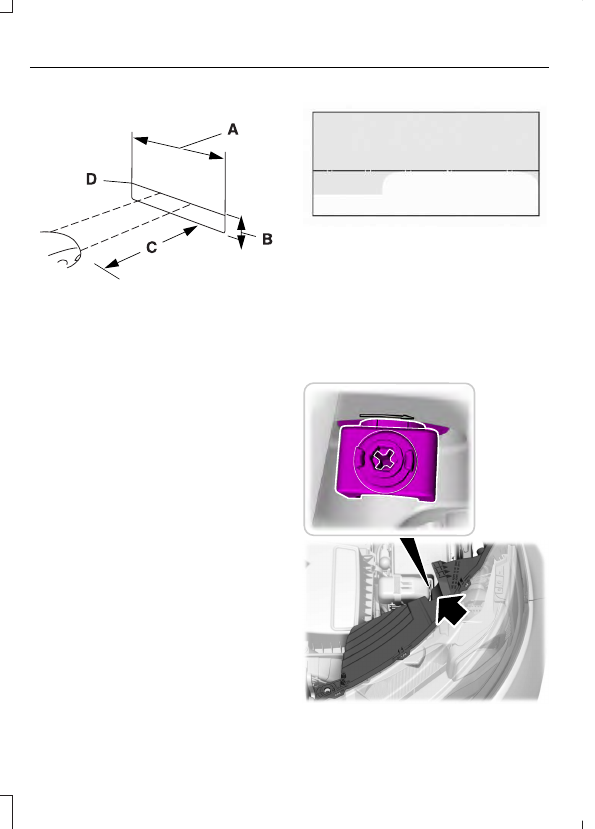

Objetivo de la alineación de los faros

E142592

8 pies (2.4 metros).

A

Altura del centro del faro a la
tierra.

B

25 pies (7.6 metros).

C

Línea de referencia horizontal.

D

Procedimiento de ajuste de la
alineación vertical

1.

Estacione el vehículo directamente
frente a una pared o pantalla sobre una
superficie nivelada, a unos 7.6 metros
(25 pies) de distancia.

2. Mida la altura del piso al centro del faro

y marque una línea de referencia
horizontal de 2.4 m (8 pies) de largo
en la pared o la pantalla vertical (un
trozo de cinta adhesiva sirve).

Nota: para ver un patrón de luz más claro
para el ajuste, es posible que quiera
bloquear la luz de un faro mientras ajusta
el otro.

3. Encienda los faros de luz baja para

iluminar la pared o la pantalla, y abra
el cofre.

E142465

4. En la pared o pantalla observará una

zona plana de luz de alta intensidad
ubicada en la parte superior del lado
derecho del haz de luz. Si el borde
superior de la zona de luz de alta
intensidad no está en la línea de
referencia horizontal, será necesario
ajustar el faro.

E194757

5. Localice el ajustador vertical de cada

faro. Con un destornillador de cruz
(Phillips) No. 2, gire el ajustador hacia
la derecha o hacia la izquierda para
ajustar la alineación vertical del faro.
El borde horizontal de la luz más
brillante debe tocar la línea de
referencia horizontal.

6. Cierre el cofre y apague las luces.

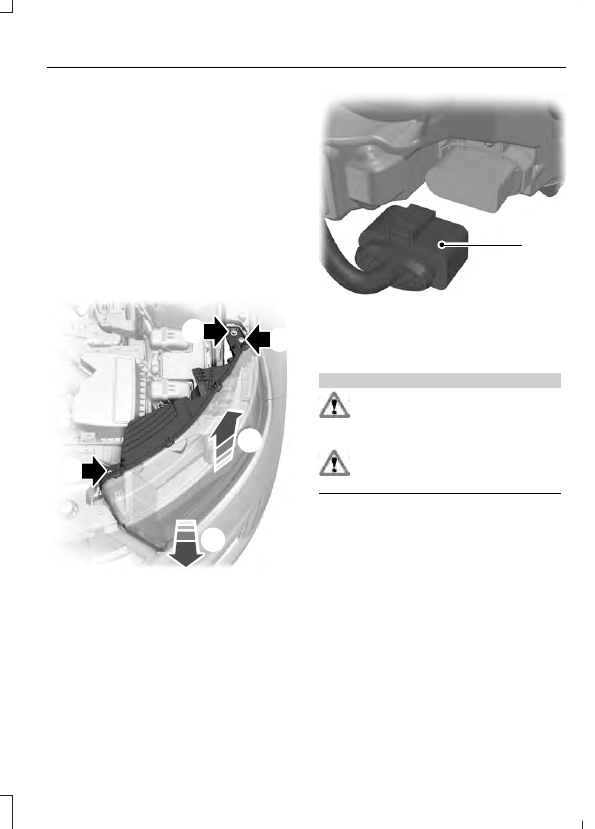

DESMONTAJE DE FAROS

1.

Abra el cofre.  Ver Apertura y cierre
del cofre (página 281).

2

2

E194758

2

4

3

2. Quite los tornillos.

3. Jale el faro hacia la parte delantera del

vehículo para desengancharlo del
punto de fijación inferior.

4. Levante el faro hacia arriba y quítelo.

E133750

5

5. Desconecte el conector eléctrico.

CAMBIO DE FOCOS

AVISOS

Apague todas las luces y lleve el
encendido a OFF. De no seguir esta
advertencia, se podrían producir

lesiones graves.

Los faros se calientan cuando están
en uso. Déjelos enfriar antes de
retirarlos.

Use focos de la especificación correcta.

Ver Tabla de especificaciones de los
focos (página 303).

Instálelos en orden inverso a menos que
se indique lo contrario.

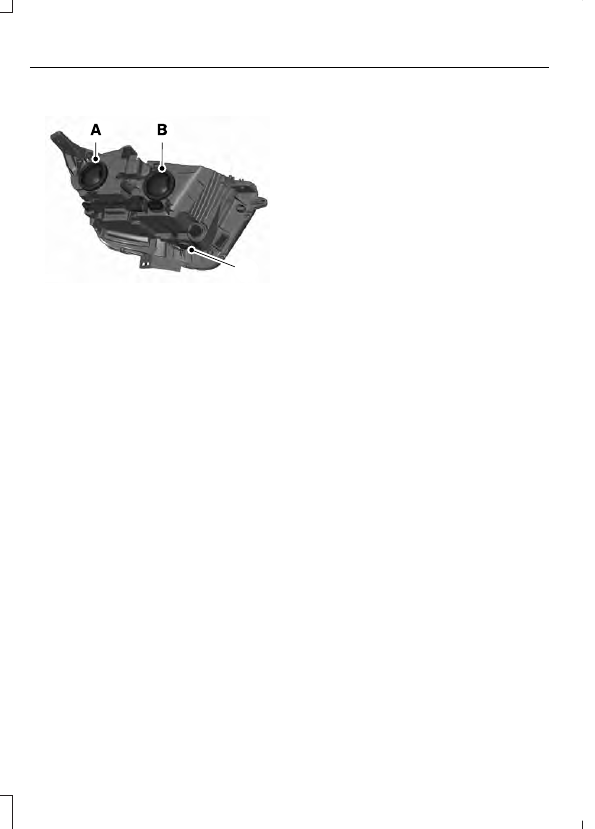

Faro

E188959

C

Luz baja de los faros.

A

Luz baja y luz alta de los faros:
vehículos con faros de descarga
de alta intensidad.

Luces altas de los faros.

B

Luz de conducción diurna.

Luces direccionales delanteras.

C

Indicador de dirección delantero

1.

Desmonte el ensamble del faro.  Ver
Desmontaje de faros (página 301).

2. Gire el portafoco hacia la izquierda y

retírelo.

3. Quite el bulbo jalándolo en línea recta

para desmontarlo.

Luces bajas de los faros

1.

Retire la cubierta.

2. Gire el bulbo hacia la izquierda y

quítelo.

3. Desconecte el conector eléctrico.

Nota: No toque el cristal del bulbo.

Nota: No se puede separar el bulbo del
portafoco.

Luces altas de los faros delanteros

1.

Retire la cubierta.

2. Gire el bulbo hacia la izquierda y

quítelo.

3. Desconecte el conector eléctrico.

Nota: No toque el cristal del bulbo.

Nota: No se puede separar el bulbo del
portafoco.

Faros de xenón

Estos faros funcionan a alto voltaje.
Consulte con un distribuidor autorizado en
caso de fallas.

Luz de conducción diurna

1.

Retire la cubierta.

2. Gire el bulbo hacia la izquierda y

quítelo.

3. Desconecte el conector eléctrico.

Nota: No toque el cristal del bulbo.

Nota: No se puede separar el bulbo del
portafoco.

Luces LED

Las luces LED no son elementos que se
puedan reparar. Consulte con un
distribuidor autorizado en caso de fallas.

Las siguientes luces son LED:
•

Luces de freno y traseras.

•

Tercera luz de freno central.

•

Luces laterales de posición delanteras.

•

Luces de señalización delanteras.

•

Indicadores de dirección traseros.

•

Luces laterales de posición traseras.

•

Luces de reversa.

•

Indicadores de dirección lateral.
