Ford Edge (2017). Manual en espanol - parte 53

Si se produce un problema en el sistema,
aparecerá un mensaje de advertencia,
acompañado de un tono. Durante la
operación normal del sistema
ocasionalmente podrían mostrarse

mensajes. Si las fallas del sistema son
recurrentes o frecuentes, lleve el vehículo
a un distribuidor autorizado para su
revisión.

Diagnóstico de fallas del sistema

El sistema no busca espacios de estacionamiento

Es posible que el sistema de control de tracción esté desactivado.

La transmisión está en reversa (R). El vehículo debe moverse hacia delante para poder
detectar un espacio de estacionamiento.

El sistema no ofrece un espacio determinado existente

Los sensores podrían estar cubiertos (por ejemplo, con nieve, hielo o suciedad acumu-
lada). Los sensores cubiertos pueden afectar el funcionamiento del sistema.

No hay suficiente espacio de estacionamiento para poder estacionar el vehículo de
manera segura.

No hay suficiente espacio para la maniobra de estacionamiento automático en el lado
opuesto al espacio de estacionamiento.

El espacio para estacionar se encuentra a una distancia superior a 1,5 m o inferior a
0,4 m.

El vehículo se desplaza a más de 35 km/h para estacionamiento en paralelo y 30 km/h
para perpendicular.

Hace poco desconectó la batería o la reemplazó. Después de una desconexión de la
batería, debe manejar el vehículo por un camino recto por un breve lapso de tiempo.

El sistema no coloca el vehículo en el espacio de estacionamiento en la posición que yo

quiero

El vehículo se mueve en la dirección contraria a la de la trasmisión (se mueve hacia
delante cuando está seleccionada la posición reversa [R]).

Un borde de la banqueta irregular a lo largo del espacio de estacionamiento evita que
el sistema alinee el vehículo correctamente.

Los vehículos u objetos próximos al espacio de estacionamiento podrían no estar
colocados correctamente.

El vehículo pasó demasiado el espacio de estacionamiento.

El sistema no coloca el vehículo en el espacio de estacionamiento en la posición que yo

quiero

Es posible que las llantas no estén correctamente instaladas o no se les haya propor-
cionado el mantenimiento adecuado (inflado incorrecto, tamaño inadecuado o son de
diferentes tamaños).

Una reparación o modificación afectó la capacidad de detección.

Un vehículo estacionado tiene un aditamento alto (un rociador de sal, un quitanieves
o una plataforma de camión de mudanzas).

Cambió la longitud del espacio de estacionamiento o la posición de los objetos estacio-
nados después de que su vehículo pasó por el lugar.

La temperatura alrededor de su vehículo cambia rápidamente (al manejar de un garaje
con calefacción al aire frío o después de salir de un sistema de lavado automático).

CÁMARA DE VISTA TRASERA

AVISOS

El sistema de cámara retrovisora es
un dispositivo complementario de
ayuda que el conductor debe usar en

conjunto con los espejos retrovisores
interiores y exteriores a fin de obtener una
máxima cobertura.

Es posible que no se vean en la
pantalla los objetos que están cerca
de los extremos o debajo de la

defensa, debido a la cobertura limitada del
sistema de cámara retrovisora.

Retroceda el vehículo lo más lento
que pueda, ya que las velocidades
altas pueden limitar su tiempo de

reacción para detener su vehículo.

AVISOS

Tenga cuidado cuando la puerta de
carga trasera esté entreabierta. Si la
puerta de carga trasera está

entreabierta, la cámara estará fuera de
posición, y es posible que la imagen de
video sea incorrecta. Todas las directrices
desaparecen cuando la puerta de carga
trasera está entreabierta. Es posible que
algunos vehículos no cuenten con
directrices.

Tenga cuidado al activar o desactivar
las funciones de la cámara cuando
la transmisión no esté en

estacionamiento (P). Asegúrese de que el
vehículo no se esté moviendo.

El sistema de cámara retrovisora
proporciona un imagen de video del área
ubicada detrás del vehículo.

Cuando la cámara retrovisora está
habilitada, se muestran diversos tipos de
guías en la pantalla, que indican la ruta del
vehículo y la proximidad respecto de
objetos detrás del vehículo.

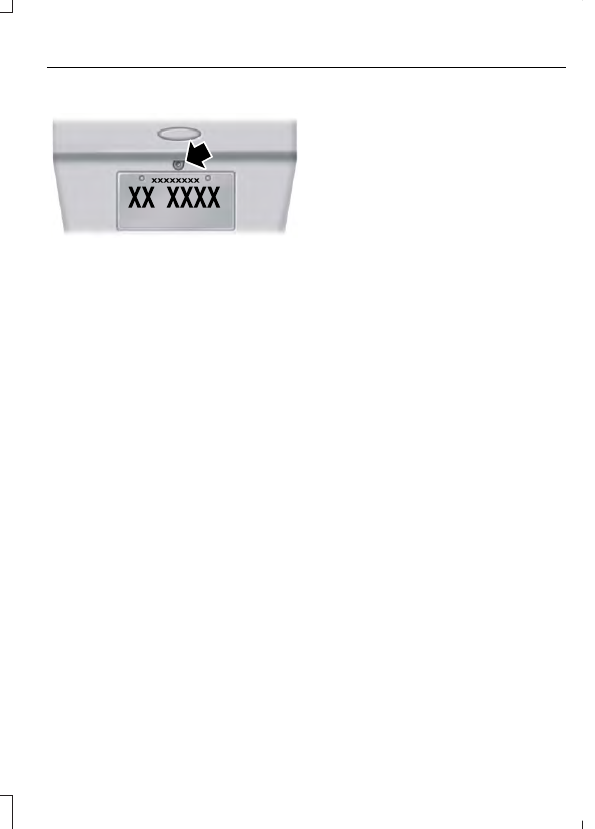

E142435

La cámara está ubicada en la puerta de
carga trasera.

Uso del sistema de cámara
retrovisora

El sistema de cámara retrovisora muestra
lo que hay detrás del vehículo cuando
coloca la transmisión en reversa (R).

Nota: El sistema de detección en reversa
no es eficaz a velocidades superiores a
5 km/h, y es posible que no detecte algunos
objetos angulares o que estén en
movimiento.

El sistema utiliza tres tipos de guías para
ayudarlo a ver lo que hay detrás del
vehículo:
•

Guías activas: muestran la ruta
deseada del vehículo al ir en reversa.

•

Guías fijas: muestran la ruta real del
vehículo al ir en reversa en una línea
recta. Dichas guías pueden ser útiles al
retroceder hacia un puesto de
estacionamiento y al alinearlo con un
objeto situado detrás del vehículo.

•

Línea central: ayuda a alinear el centro
del vehículo con un objeto (por
ejemplo, un remolque).

Nota: si la transmisión está en reversa (R)
y la puerta de carga trasera está abierta, no
se muestran las funciones de la cámara
retrovisora.

Nota: Al remolcar, la cámara solo ve lo que
está remolcando. En esas condiciones, la
cobertura no es tan adecuada como en la
operación normal y quizá no pueda ver
algunos objetos. En algunos vehículos, las
guías pueden desaparecer cuando
engancha el conector del remolque.

Es posible que la cámara no funcione
correctamente en las siguientes
condiciones:
•

De noche y en zonas oscuras si una o
ambas luces de reversa no funcionan.

•

El lodo, el agua y los desechos
obstruyen la vista de la cámara. Limpie
el lente con un trapo sin pelusa y un
limpiador no abrasivo.

•

La parte trasera del vehículo fue
golpeada o dañada, lo cual causó que
la cámara esté desalineada.

Configuración del sistema de cámara

A través de la pantalla se puede acceder
a los sistemas de la cámara retrovisora.
Ver Información general (página 115).

Guías de la cámara

Nota: Las guías activas solo están
disponibles cuando la transmisión está en
reversa (R).

A

B C

D

F

E

E142436

Guías activas

A

Línea central

B

Guía fija: zona verde

C

Guía fija: zona amarilla

D

Guía fija: zona roja

E

Defensa trasera

F

Las guías activas solo se muestran con
guías fijas. Para usar las guías activas, gire
el volante de dirección para orientar las
guías activas hacia la ruta deseada. Si
cambia la posición del volante de dirección
al retroceder, el vehículo se podría desviar
de la ruta deseada original.

Las guías fijas y activas se desvanecen y
vuelven a aparecer, según la posición del
volante de dirección. Las guías activas no
se muestran cuando el volante de
dirección está en posición recta.

Tenga siempre precaución al retroceder.
Los objetos en la zona roja están más
cerca de su vehículo y los objetos en la
zona verde están más lejos. Los objetos
estarán más cerca de su vehículo a medida
que pasan de la zona verde a las zonas
amarilla y roja. Use los espejos laterales y
el espejo retrovisor para obtener una mejor
cobertura de los lados y de la parte trasera
del vehículo.

Indicador de distancia del
obstáculo

 (Si está equipado)

E190459

El sistema proporcionará una imagen de
su vehículo y de las zonas de sensor. Las
zonas se resaltarán en verde, amarillo y
rojo cuando los sensores del sistema de
ayuda de estacionamiento detecten un
objeto en el área de cobertura.
