Lámparas de lectura

(







1.

Quite cuidadosamente la luz.

2. Gire el portafocos hacia la izquierda y

quítelo.

3. Retire el foco.

Luz de mapa (lado del conductor)

1.

Coloque la visera hacia abajo.

2. Quite cuidadosamente la luz.

3. Gire el portafocos hacia la izquierda y

quítelo.

4. Retire el foco.

Luz del compartimiento de
equipajes, Luz de piso y Luz trasera

(Si está equipado)

(

1.

Quite cuidadosamente la luz.

2. Retire el foco.

COMPROBACIÓN DE LAS
HOJAS DEL LIMPIADOR

(

Pase la punta de los dedos sobre el borde
de la hoja para comprobar la aspereza.

Frote las hojas del limpiador con líquido
lavaparabrisas o agua aplicada con una
esponja o paño suave.

CAMBIO DE LAS HOJAS DEL
LIMPIADOR

Hojas del limpiaparabrisas

Nota: Las hojas de los limpiaparabrisas
tienen longitudes diferentes. Si instala hojas
de la longitud incorrecta, es posible que el
sensor de lluvia no funcione correctamente.

Cambiar las hojas de los limpiadores
de la ventana trasera y del parabrisas.

(

139

Mantenimiento

1.

Levante el brazo del limpiador a su
posición de servicio (cerca de un
ángulo de 90 grados).

2. Sostenga firmemente la punta del

limpiador con una mano y desmonte
la hoja antigua con la otra mano.

3. Para quitar la hoja del limpiador,

presione el adaptador de plástico (1) y
tire la hoja.

(

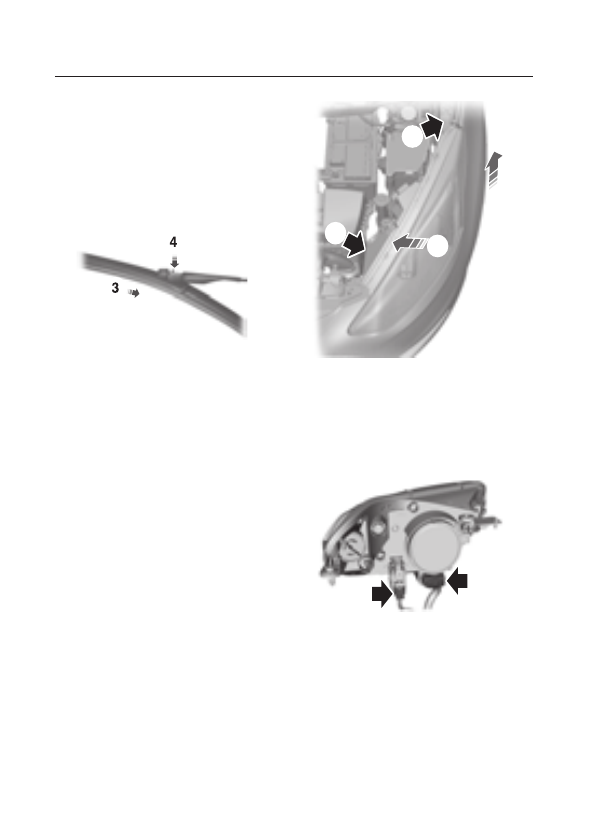

1.

Para montar la hoja del limpiador,
deslice (3) la hoja nueva por el brazo
del limpiador hasta escuchar un
chasquido (4).

2. Baje el brazo del limpiador de nuevo a

su posición de funcionamiento.

DESMONTAJE DE FAROS

1.

Abra el cofre.  Ver Apertura y cierre
del cofre (página 129).

(









2. Retire los tornillos y pasadores.

3. Levante el lado exterior del faro para

desprenderlo del punto de fijación
interior.

4. Jale el faro tanto como pueda hacia el

centro del vehículo y retírelo.

(

5. Desenchufe los dos conectores

eléctricos.

Nota: Al ajustar el faro, asegúrese de
reconectar el conector eléctrico
correctamente.

140

Mantenimiento

Nota: Al ajustar el faro, asegúrese de fijarlo
por completo en el punto de fijación inferior.

TABLA DE ESPECIFICACIONES DE LOS FOCOS

Electricidad (watt)

Especificación

Luz

21

PY21W

Luces direccionales delanteras

55 / 60W

H4

Luz alta de los faros/luz de cruce

55

H11

Faros de niebla delanteros

5

WY5W

Luz lateral direccional

21

PY21W

Luces direccionales traseras

21/5

P21/5W

Luz del freno y trasera

21

P21W

Faros de niebla traseros

21

P21W

Luces de reversa

5

W5W

Luz del portaplaca

5

W5W

Luz del compartimiento de equipajes

5

W5W

Luz de cortesía

Nota: En algunos vehículos, las luces son
LED. Estos no son elementos reparables,
consulte con su distribuidor si fallan.

CAMBIO DEL FILTRO DE AIRE
DEL MOTOR

ALERTA

Para reducir el riesgo de daño al
vehículo y/o quemaduras
personales, no arranque el motor con

el filtro de aire extraído y no lo saque
mientras el motor está funcionando.

Nota: No usar el filtro de aire correcto
puede causar daños graves al motor.

Cambio del elemento del filtro de
aire

1.

Quite los cuatro tornillos que fijan la
cubierta del alojamiento del filtro de
aire.

2. Separe cuidadosamente las dos

mitades del alojamiento del filtro de
aire.

3. Saque el elemento del filtro de aire del

alojamiento.

4. Limpie el alojamiento y la cubierta del

filtro de aire para eliminar cualquier
suciedad o residuo y garantizar un buen
sellado.

141

Mantenimiento

5. Instale un nuevo elemento del filtro de

aire. Tenga cuidado de no doblar los
bordes del elemento del filtro entre el
alojamiento y la cubierta del filtro de
aire. Esto puede dañar el filtro y
permitir que aire no filtrado entre al
motor si no está instalado
correctamente.

6. Reemplace la cubierta del alojamiento

del filtro de aire e instale los tornillos.

142

Mantenimiento
