Ford EcoSport (2017). Manual en espanol - parte 32

Componentes protegidos

Amperaje de los

fusibles

Número de fusible o

de relevador

Faros de niebla delanteros

Relevador

R10

Bomba de combustible

Relevador

R11

Luz de reversa (solo transmisión automá-
tica)

Relevador

R12

Ventilador/soplador del calefactor

Relevador

R13

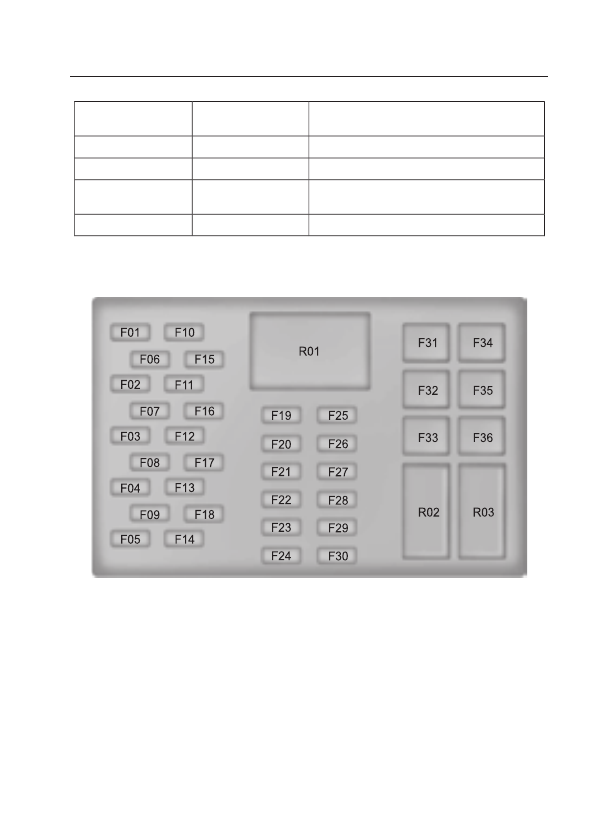

Caja de fusibles del compartimiento de pasajeros

(

123

Fusibles

Componentes protegidos

Amperaje de los

fusibles

Número de fusible o

de relevador

Embrague del aire acondicionado, sensor
de lluvia, espejo electrocrómico

7,5A

F01

Luces del freno

10A

F02

Luces de reversa

7,5A

F03

Nivelación de los faros

7,5A

F04

Limpiaparabrisa

20A

F05

Limpiaparabrisas trasero

15A

F06

Bomba del lavador

15A

F07

No se usa

—

F08

No se usa

—

F09

Encendido, relevadores accesorios

15A

F10

Cluster

3A

F11

Conector de diagnóstico

15A

F12

Módulo de control de climatización, sensor
para monitoreo de intrusos, panel de
control integrado, pantalla multifunción,
control remoto receptor (vehículos con
sistema sin llave)

7,5A

F13

Radio, SYNC

15A

F14

Espejos retrovisores exteriores eléctricos,
interruptores de ventanas eléctricas

3A

F15

Módulo de acceso sin llave del vehículo

20A

F16

Módulo de acceso sin llave del vehículo

20A

F17

No se usa

—

F18

Cluster

7,5A

F19

No se usa

—

F20

No se usa

—

F21

No se usa

—

F22

124

Fusibles

Componentes protegidos

Amperaje de los

fusibles

Número de fusible o

de relevador

No se usa

—

F23

No se usa

—

F24

Módulo de control del aire acondicionado,
relevador del soplador de calefacción,
relevador de faro para niebla delantero

7,5A

F25

Módulo de control de la bolsa de aire

3A

F26

Módulo de control de la carrocería (encen-
dido), sistema antirrobo pasivo (para
vehículos sin sistema de acceso sin llave),
sistema de frenos antibloqueo, encendido
(para vehículos sin sistema de acceso sin
llave), tablero (encendido), dirección eléc-
trica servoasistida (encendido)

10A

F27

Pedal del acelerador, bomba de combus-
tible, módulo de control del tren motriz,
módulo de transmisión automática

7,5A

F28

No se usa

—

F29

No se usa

—

F30

Tomacorriente delantero

20A

F31

Tomacorriente trasero

20A

F32

No se usa

—

F33

Interruptores de las ventanas eléctricas del
conductor y del pasajero

30A

F34

Interruptores de las ventanas eléctricas
traseras

30A

F35

No se usa

—

F36

Encendido

Relevador

R01

Sistema de encendido sin llaves

Relevador

R02

Accesorio del sistema sin llaves

Relevador

R03

125

Fusibles

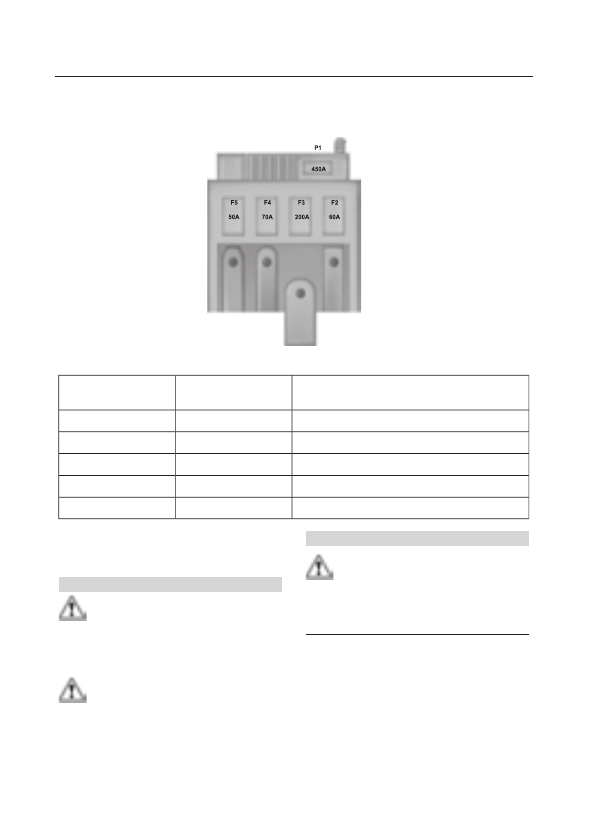

Caja de fusibles de la batería

(

Componentes protegidos

Amperaje de los

fusibles

Número de fusible o

de relevador

Motor de arranque

450A

P1

Dirección eléctrica servoasistida

60A

F2

Caja de conexiones del motor

200A

F3

No se usa

—

F4

No se usa

—

F5

CAMBIO DE FUSIBLES

AVISOS

No modifique el sistema eléctrico de
su vehículo de ninguna forma. Haga
que un distribuidor autorizado realice

las reparaciones en el sistema eléctrico y
reemplace los relevadores y los fusibles
de alta potencia.

Apague el vehículo y todo el equipo
eléctrico antes de intentar cambiar
un fusible.

AVISOS

Siempre reemplace un fusible por
otro que tenga el amperaje
especificado. El uso de un fusible con

un amperaje mayor puede causar graves
daños al cableado y podría provocar un
incendio.

126
