Ford E-350 (2018). Manuel - partie 37

Composants protégés

Intensité

Numéro de fusible ou

de relais

Charge de batterie de remorquage

30 A

2

63

Non utilisé.

—

64

Prise de courant 2 (boîte à gants).

20 A

2

65

Prise de courant 3 (fourgon tronqué B+).

20 A

2

66

Prise de courant 1 (tableau de bord).

20 A

2

67

Véhicule modifié.

50 A

2

68

Non utilisé.

—

69

Châssis nu.

30 A

2

70

Non utilisé.

—

71

Prise de courant/allume-cigare.

20 A

2

72

Non utilisé.

—

73

Siège à réglage électrique.

30 A

2

74

Alimentation du véhicule 1.

20 A

3

75

Alimentation du module de commande du
groupe motopropulseur.

Alimentation du véhicule 2.

20 A

3

76

Composants du module de commande du
groupe motopropulseur relatifs aux émis-
sions.

Alimentation du véhicule 3.

10 A

3

77

Composants généraux du module de
commande du groupe motopropulseur.

Alimentation du véhicule 4.

15 A

3

78

Bobine de relais de la bobine d'allumage.

Alimentation du véhicule 5.

10 A

3

79

Boîte de vitesses.

Tableau de bord, contact-démarrage
(châssis nu).

10 A

3

80

Composants protégés

Intensité

Numéro de fusible ou

de relais

Non utilisé.

—

81

Non utilisé.

—

82

Diode de pompe d'alimentation.

—

83

Non utilisé.

—

84

Relais de commande auxiliaire n° 1.

—

85

1

Fusible cartouche

2

Fusible A1S

3

Mini fusible

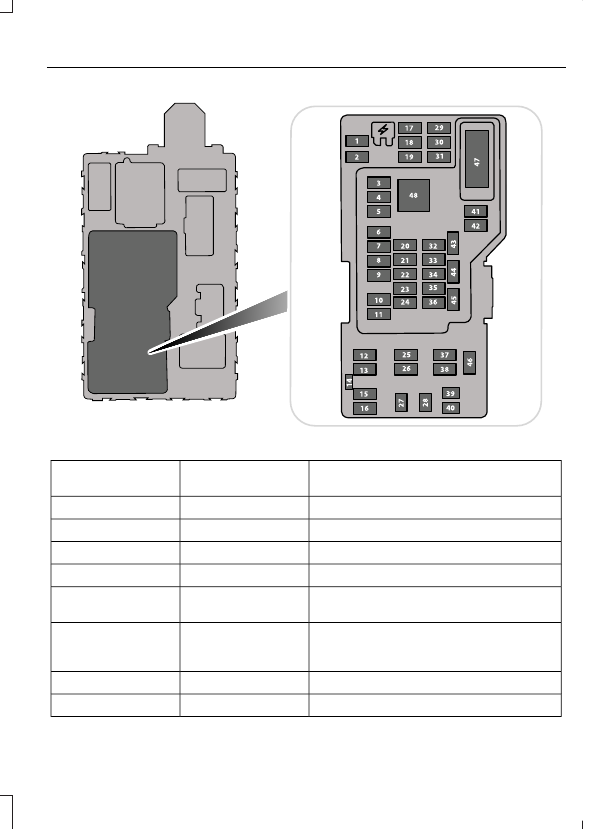

Porte-fusibles de l'habitacle

AVERTISSEMENT

Débranchez toujours la batterie
avant de faire l'entretien des fusibles
à haute intensité.

Nota :  Si votre véhicule est équipé d'une
batterie jumelée, le débranchement de la
batterie principale du compartiment moteur
ne coupe pas l'alimentation de tous les
circuits.

Le porte-fusibles est situé à la gauche de
la pédale de frein et monté sur le panneau
d'auvent inférieur gauche. Pour accéder
aux fusibles, retirez le couvercle du
porte-fusibles.

Pour retirer un fusible, utilisez l'extracteur
qui se trouve sous le couvercle du
porte-fusibles.

E194306

Composants protégés

Intensité

Numéro de fusible ou

de relais

Onduleur B+.

30 A

1

Inutilisé (pièce de rechange).

15 A

2

Inutilisé (pièce de rechange).

15 A

3

Inutilisé (pièce de rechange).

30 A

4

Porte-fusibles de l'habitacle.

10 A

5

Interverrouillage frein-levier sélecteur.

Clignotants.

20 A

6

Feux de détresse.
Feux stop.

Feu de croisement gauche.

10 A

7

Feu de croisement droit.

10 A

8

Composants protégés

Intensité

Numéro de fusible ou

de relais

Lampes d'accueil.

15 A

9

Éclairage des commutateurs.

15 A

10

Inutilisé (pièce de rechange).

10 A

11

Inutilisé (pièce de rechange).

7,5 A

12

Rétroviseurs.

5 A

13

SYNC

10 A

14

Module de positionnement GPS.

Inutilisé (pièce de rechange).

10 A

15

Inutilisé (pièce de rechange).

15 A

16

Serrures de porte.

20 A

17

Inutilisé (pièce de rechange).

20 A

18

Inutilisé (pièce de rechange).

25 A

19

Connecteur de diagnostic (sauf châssis
nu).

15 A

20

Inutilisé (pièce de rechange).

15 A

21

Feux de stationnement.

15 A

22

Éclairage de plaque d'immatriculation.

Feux de route.

15 A

23

Avertisseur sonore (sauf châssis nu).

20 A

24

Éclairage sur demande.

10 A

25

Groupe d'instruments (sauf châssis nu).

10 A

26

Alimentation du commutateur d'allumage.

20 A

27

Sourdine audio (démarrage).

5 A

28

Groupe d'instruments (sauf châssis nu).

5 A

29

Inutilisé (pièce de rechange).

5 A

30

Inutilisé (pièce de rechange).

10 A

31

Module des dispositifs de retenue.

10 A

32
