FUSES AND RELAYS

Fuses

If electrical components in the
vehicle are not working, a fuse may
have blown. Blown fuses are
identified by a broken wire within
the fuse. Check the appropriate
fuses before replacing any electrical
components.

Note: Always replace a fuse with one that has the specified amperage
rating. Using a fuse with a higher amperage rating can cause severe wire
damage and could start a fire.

Standard fuse amperage rating and color

COLOR

Fuse

rating

Mini

fuses

Standard

fuses

Maxi

fuses

Cartridge

maxi

fuses

Fuse link

cartridge

2A

Grey

Grey

—

—

—

3A

Violet

Violet

—

—

—

4A

Pink

Pink

—

—

—

5A

Tan

Tan

—

—

—

7.5A

Brown

Brown

—

—

—

10A

Red

Red

—

—

—

15A

Blue

Blue

—

—

—

20A

Yellow

Yellow

Yellow

Blue

Blue

25A

Natural

Natural

—

—

—

30A

Green

Green

Green

Pink

Pink

40A

—

—

Orange

Green

Green

50A

—

—

Red

Red

Red

60A

—

—

Blue

Yellow

Yellow

70A

—

—

Tan

—

Brown

80A

—

—

Natural

Black

Black

15

Roadside Emergencies

229

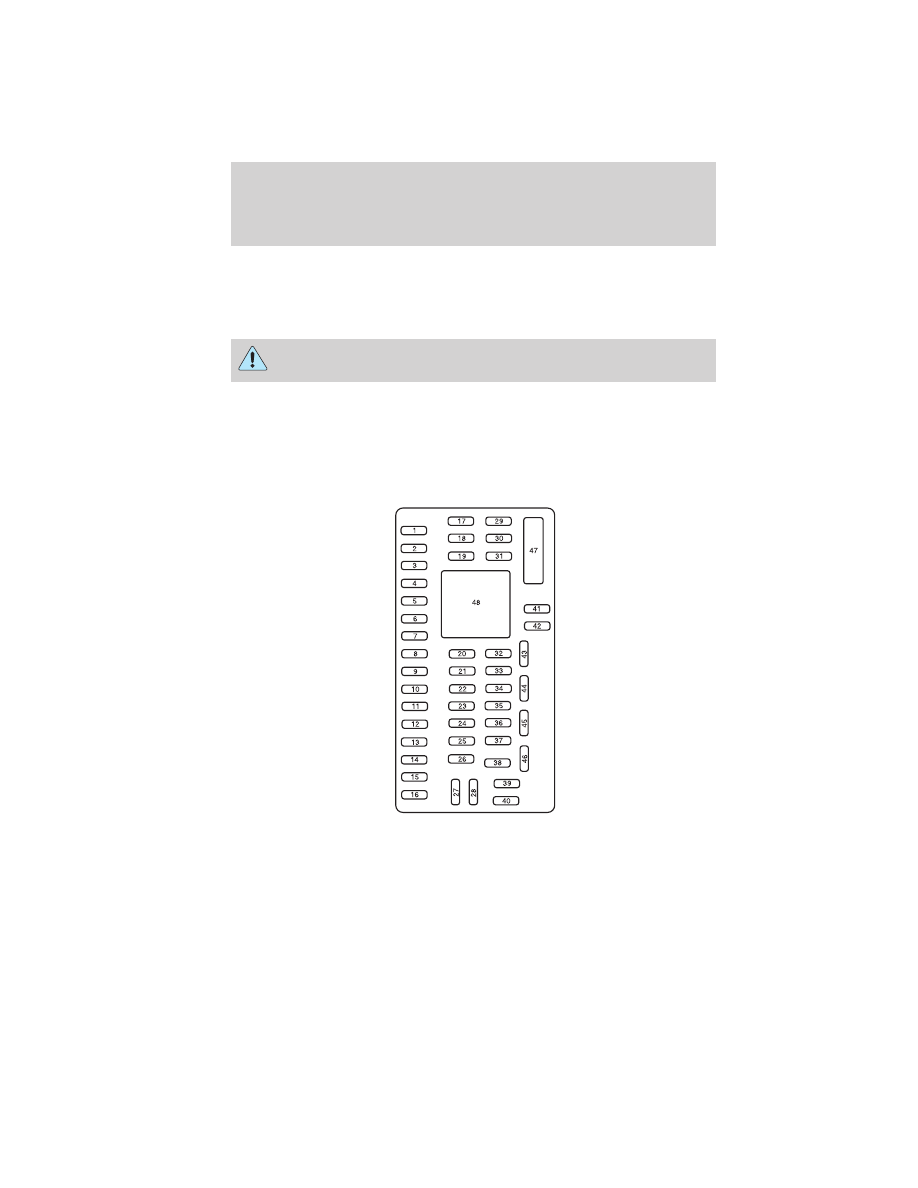

Passenger compartment fuse panel

The fuse panel is located to the left of the brake pedal and mounted
onto the lower left cowl panel. Remove the fuse panel cover to access
the fuses.

WARNING: Always disconnect the battery before servicing high
current fuses.

If your vehicle is equipped with an auxiliary battery,
disconnecting the primary under-hood battery DOES NOT remove
power from all circuits.

To remove a fuse use the fuse puller tool provided on the inside of the
fuse panel cover.

The fuses are coded as follows.

Roadside Emergencies

230

Fuse/Relay

Location

Fuse Amp

Rating

Protected Circuits

1

30A

Not used (spare)

2

15A

Not used (spare)

3

15A

Not used (spare)

4

30A

Not used (spare)

5

10A

Passenger compartment fuse
panel (SPDJB)/Brake-shift
interlock

6

20A

Turn signal, Hazard, Stop lamps

7

10A

Left low beam

8

10A

Right low beam

9

15A

Courtesy lamps

10

15A

Switch illumination

11

10A

Not used (spare)

12

7.5A

Not used (spare)

13

5A

Mirrors

14

10A

SYNC

威, GPS module

15

10A

Satellite radio

16

15A

Not used (spare)

17

20A

Door locks

18

20A

Not used (spare)

19

25A

Not used (spare)

20

15A

Diagnostic connector (except
stripped chassis)

21

15A

Not used (spare)

22

15A

Park lamps, License plate lamps

23

15A

High beams

24

20A

Horn (except stripped chassis)

25

10A

Demand lighting

26

10A

Cluster (except stripped chassis)

27

20A

Ignition switch feed

28

5A

Audio mute (start)

Roadside Emergencies

231

Fuse/Relay

Location

Fuse Amp

Rating

Protected Circuits

29

5A

Cluster (except stripped chassis)

30

5A

Not used (spare)

31

10A

Not used (spare)

32

10A

Restraints module

33

10A

Trailer brake controller

34

5A

Not used (spare)

35

10A

Reverse park aid, Rear video
camera, Cutaway run/start

36

5A

Passive anti-theft system (PATS)
RF module

37

10A

Climate control, Stripped chassis
IP #1 run/start

38

20A

Not used (spare)

39

20A

Radio, Navigation

40

20A

Amplifier

41

15A

Radio, Switch illumination,
Reverse camera mirror, Automatic
dimming rear view mirror

42

10A

Upfitter switch

43

10A

Stripped chassis IP connector #1

44

10A

Auxiliary battery relay/Trailer tow
battery charger relay

45

5A

Wipers, Stripped chassis Engine
connector 3

46

7.5A

Passenger airbag deactivation
indicator (PADI)

47

30A circuit

breaker

Windows accessory delay

48

Relay

Delayed accessory

Power distribution box
The power distribution box is located in the engine compartment. The
power distribution box contains high-current fuses that protect your
vehicle’s main electrical systems from overloads.
