WARNING: Always disconnect the battery before servicing high
current fuses.

If your vehicle is equipped with an auxiliary battery,
disconnecting the primary under-hood battery DOES NOT remove
power from all circuits.

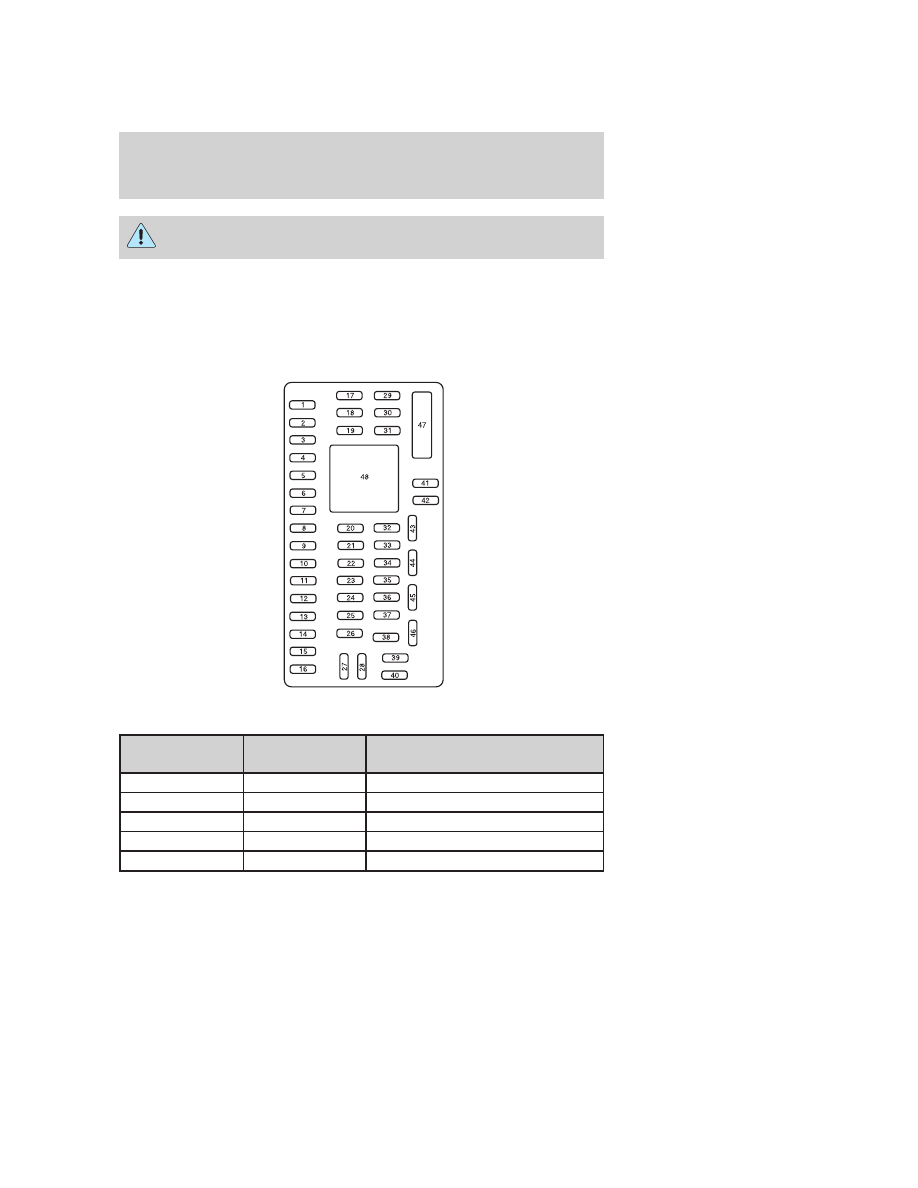

To remove a fuse use the fuse puller tool provided on the inside of the
fuse panel cover.

The fuses are coded as follows.

Fuse/Relay

Location

Fuse Amp

Rating

Protected Circuits

1

30A

Not used (spare)

2

15A

Not used (spare)

3

15A

Not used (spare)

4

30A

Not used (spare)

5

10A

SPDJB/Brake shift interlock

Roadside Emergencies

229

Fuse/Relay

Location

Fuse Amp

Rating

Protected Circuits

6

20A

Turn signal, Hazard, Stop lamps

7

10A

Left low beam

8

10A

Right low beam

9

15A

Courtesy lamps

10

15A

Switch illumination

11

10A

Not used (spare)

12

7.5A

Not used (spare)

13

5A

Mirrors

14

10A

Not used (spare)

15

10A

Not used (spare)

16

15A

Not used (spare)

17

20A

Door locks

18

20A

Not used (spare)

19

25A

Not used (spare)

20

15A

Diagnostic connector (except
stripped chassis)

21

15A

Not used (spare)

22

15A

Park lamps, License plate lamps

23

15A

High beams

24

20A

Horn (except stripped chassis)

25

10A

Demand lighting

26

10A

Cluster (except stripped chassis)

27

20A

Ignition switch feed

28

5A

Audio mute (start)

29

5A

Cluster (except stripped chassis)

30

5A

Not used (spare)

31

10A

Not used (spare)

32

10A

Restraints module

33

10A

Trailer Brake Controller

34

5A

Not used (spare)

Roadside Emergencies

230

Fuse/Relay

Location

Fuse Amp

Rating

Protected Circuits

35

10A

Reverse park aid, Rear video
camera, Cutaway run/start

36

5A

PATS RF module

37

10A

Climate control, Stripped chassis
IP #1 run/start

38

20A

Not used (spare)

39

20A

Radio, Navigation

40

20A

Amplifier

41

15A

Radio, Switch illumination,
Reverse camera mirror

42

10A

Upfitter switch

43

10A

Overhead console, Stripped
chassis IP1

44

10A

Auxiliary battery relay/Trailer tow
battery charger relay

45

5A

Wipers, Stripped chassis Engine
connector 3

46

7.5A

PADI

47

30A circuit

breaker

Windows accessory delay

48

Relay

Delayed accessory

Power distribution box

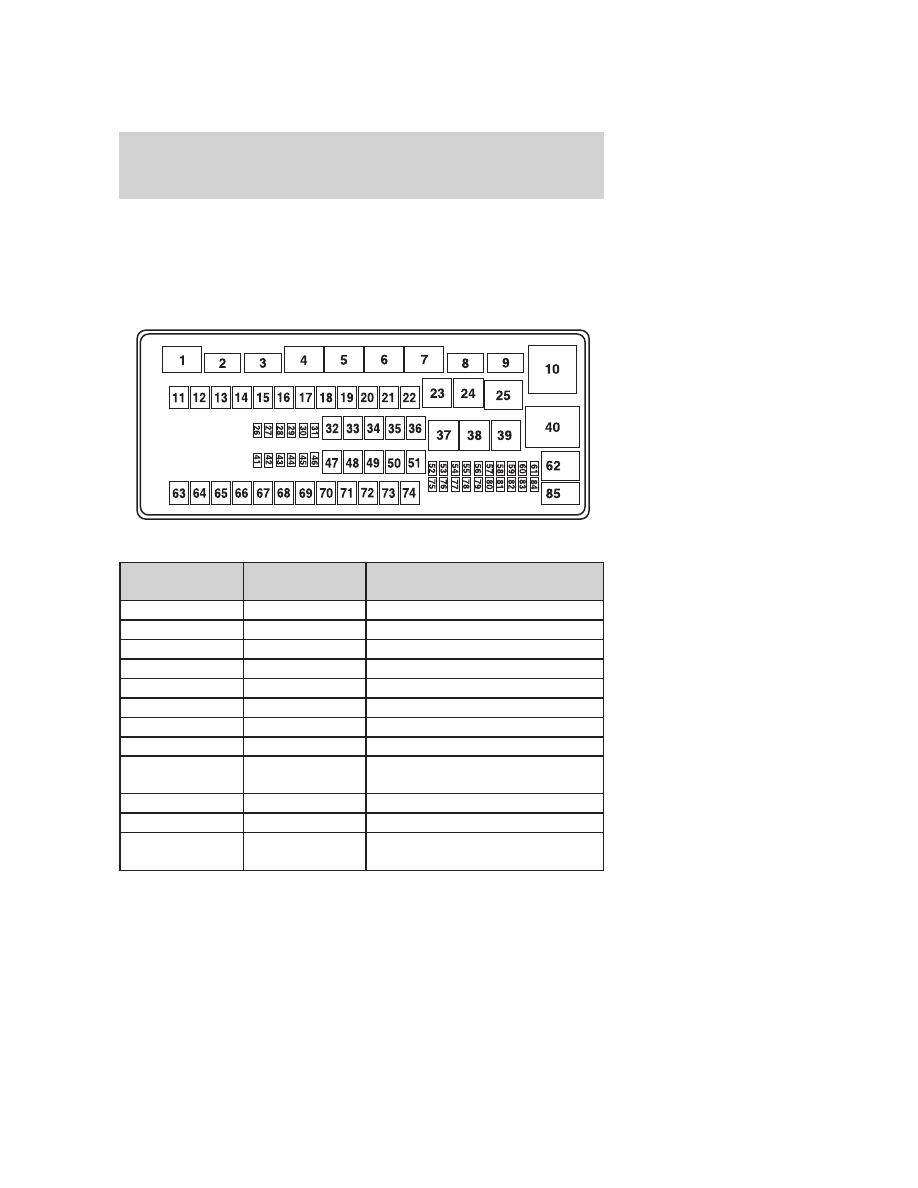

The power distribution box is located in the engine compartment. The
power distribution box contains high-current fuses that protect your
vehicle’s main electrical systems from overloads.

WARNING: Always disconnect the battery before servicing high
current fuses.

WARNING: To reduce risk of electrical shock, always replace
the cover to the Power Distribution Box before reconnecting the

battery or refilling fluid reservoirs.

Roadside Emergencies

231

If your vehicle is equipped with an auxiliary battery,
disconnecting the primary under-hood battery DOES NOT remove
power from all circuits.

If the battery has been disconnected and reconnected, refer to the
Battery section of the Maintenance and Specifications chapter.

The high-current fuses are coded as follows.

Fuse/Relay

Location

Fuse Amp

Rating

Protected Circuits

1

HC Micro Relay

Powertrain Control Module (PCM)

2

HC Micro Relay

Starter solenoid

3

HC Micro Relay

Wiper

4

HC Micro Relay

Trailer tow battery charge

5

HC Micro Relay

Fuel pump

6

HC Micro Relay

Trailer tow park lamp

7

HC Micro Relay

Upfitter #4

8

HC Micro Relay

Upfitter #3

9

HC Micro Relay

Modified vehicle and stripped
chassis run/start

10

HC ISO

IDM relay (Diesel engine only)

11

—

Not used

12

40A**

Modified vehicle and stripped
chassis run/start
