Procedimiento de cambio de llantas

ADVERTENCIA: Cuando una de las ruedas delanteras está
separada del suelo, la transmisión por sí sola no impedirá que el

vehículo se mueva o se resbale del gato, incluso si la palanca selectora
de la transmisión está en la posición P (Estacionamiento).

ADVERTENCIA: Para evitar que el vehículo se mueva mientras
cambia una llanta, asegúrese de colocar la palanca selectora de la

transmisión en la posición P, aplicar el freno de estacionamiento y
bloquear (en ambas direcciones) la rueda diagonalmente opuesta (la
del otro lado y extremo del vehículo) a la llanta que va a cambiar.

ADVERTENCIA: Nunca trabaje debajo de un vehículo que está
soportado únicamente por un gato. Si el vehículo se resbala del

gato, usted o alguien podría sufrir lesiones graves.

ADVERTENCIA: No intente cambiar una llanta en el costado del
vehículo cercano al tráfico en movimiento. Saque el vehículo del

camino para evitar el peligro de ser golpeado al manejar el gato o al
cambiar la rueda.

ADVERTENCIA: Siempre utilice el gato proporcionado como
equipo original con su vehículo. Si utiliza un gato distinto al

proporcionado como equipo original con su vehículo, asegúrese de que
la capacidad del gato es adecuada para el peso del vehículo, incluyendo
cualquier carga o modificación al vehículo.

ADVERTENCIA: Nunca use ruedas o tuercas de seguridad
distintas a las equipadas originalmente, ya que esto podría dañar

la rueda o el sistema de montaje. Este daño podría provocar que las
ruedas se suelten mientras el vehículo está en movimiento.

Nota: los pasajeros no deben permanecer en el vehículo al levantarlo
con el gato.

Ruedas y llantas

275

Información de la llanta de refacción

La llanta de refacción para su vehículo está guardada bajo la parte
posterior de su vehículo (excepto en los vehículos recortados y en los
modelos de chasis recortado).

Estaciónese en una superficie nivelada, active las luces de emergencia y
coloque la palanca selectora de la transmisión en la posición P. Luego,
aplique el freno de estacionamiento y apague el motor.

Para sacar la llanta de refacción:

1. Abra las puertas traseras y saque
el tornillo con orejas y la abrazadera
antirrobo. Si la presión de los dedos
no es suficiente para quitar el
tornillo con orejas, utilice la llave de
tuercas para soltarlo.

2. Retire el tapón de acceso ubicado
debajo de la puerta izquierda.

3. Quite la manija del gato del
compartimiento del lado derecho e
inserte la punta de la manija del gato
a través del orificio de acceso y en el
tubo.

4. Gire la manija del gato hacia la
izquierda hasta que el cable quede
suelto y la llanta se pueda deslizar
desde debajo del vehículo.

5. Quite el sujetador de la llanta de refacción.

Para guardar el retén del cable con la refacción quitada, gire la manija
del gato hacia la derecha hasta eliminar toda holgura.

6. Bloquee la rueda diagonalmente opuesta a la llanta que está
cambiando.

En los vehículos E-450, el freno de estacionamiento está en la
transmisión. Por lo tanto, es imposible evitar que el vehículo se mueva
cuando una de las ruedas traseras esté levantada, aun si se aplica el
freno de estacionamiento. Asegúrese de bloquear ambas direcciones de la
rueda diagonalmente opuesta a la rueda que se está levantando.

276

Ruedas y llantas

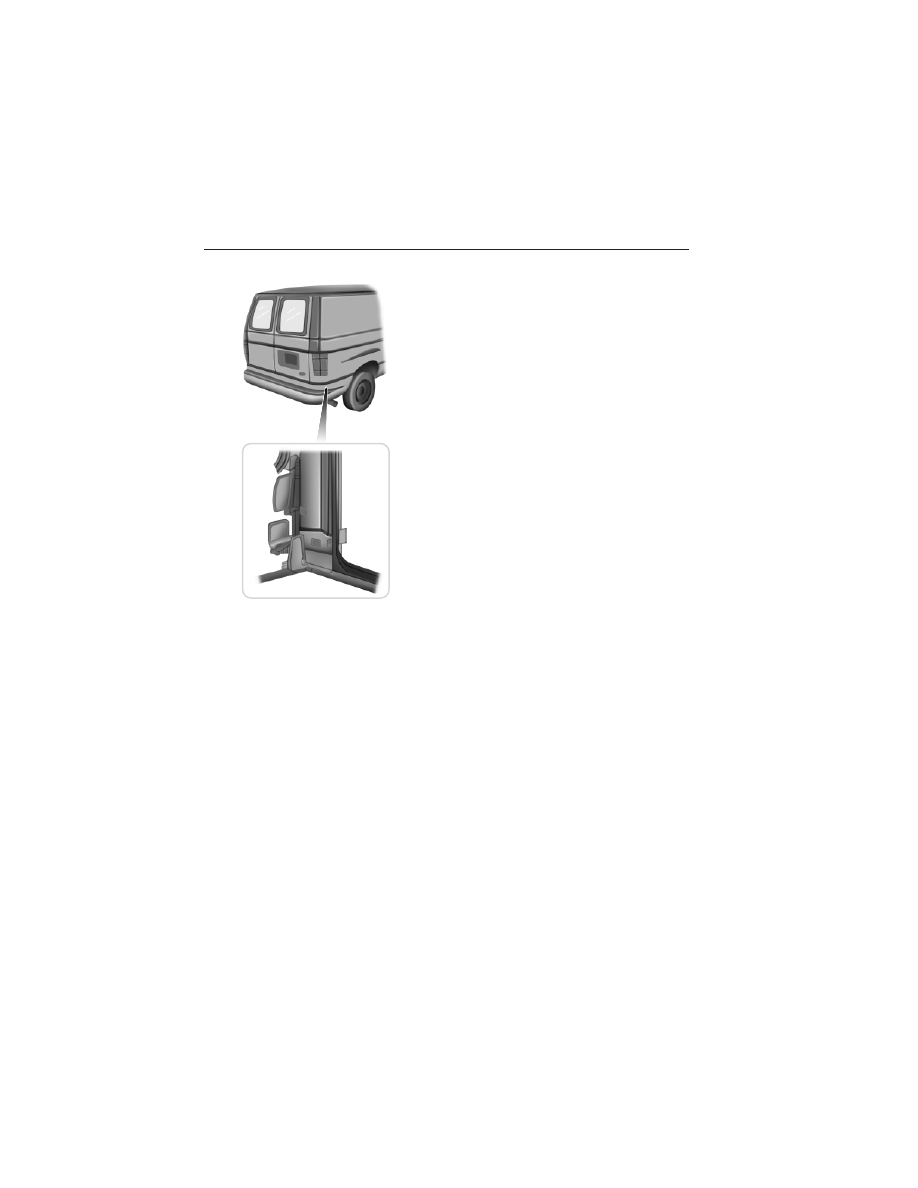

7. Quite la llanta de refacción y el gato de su lugar de almacenamiento.

• El gato se encuentra en el lado

trasero derecho del área de
carga.

8. Quite cualquier tapa de rueda. Inserte el extremo cónico de la llave de
tuercas de seguridad detrás de las fundas de rueda o tapas del cubo y
gire.

9. Suelte la tuerca de la rueda jalando hacia arriba la manija de la llave
de tuercas de seguridad alrededor de medio giro (hacia la izquierda). No
quite las tuercas de seguridad de la rueda hasta levantar la llanta del
suelo.

Reemplazo de la llanta

1. Ensamble las secciones de la manija del gato y asegúrelas al gato. Use
la manija del gato para deslizar el gato debajo del vehículo.

2. Coloque el gato para levantar la rueda delantera o trasera.

Nota: apoye el gato en los puntos indicados para evitar daños al
vehículo.

Ruedas y llantas

277

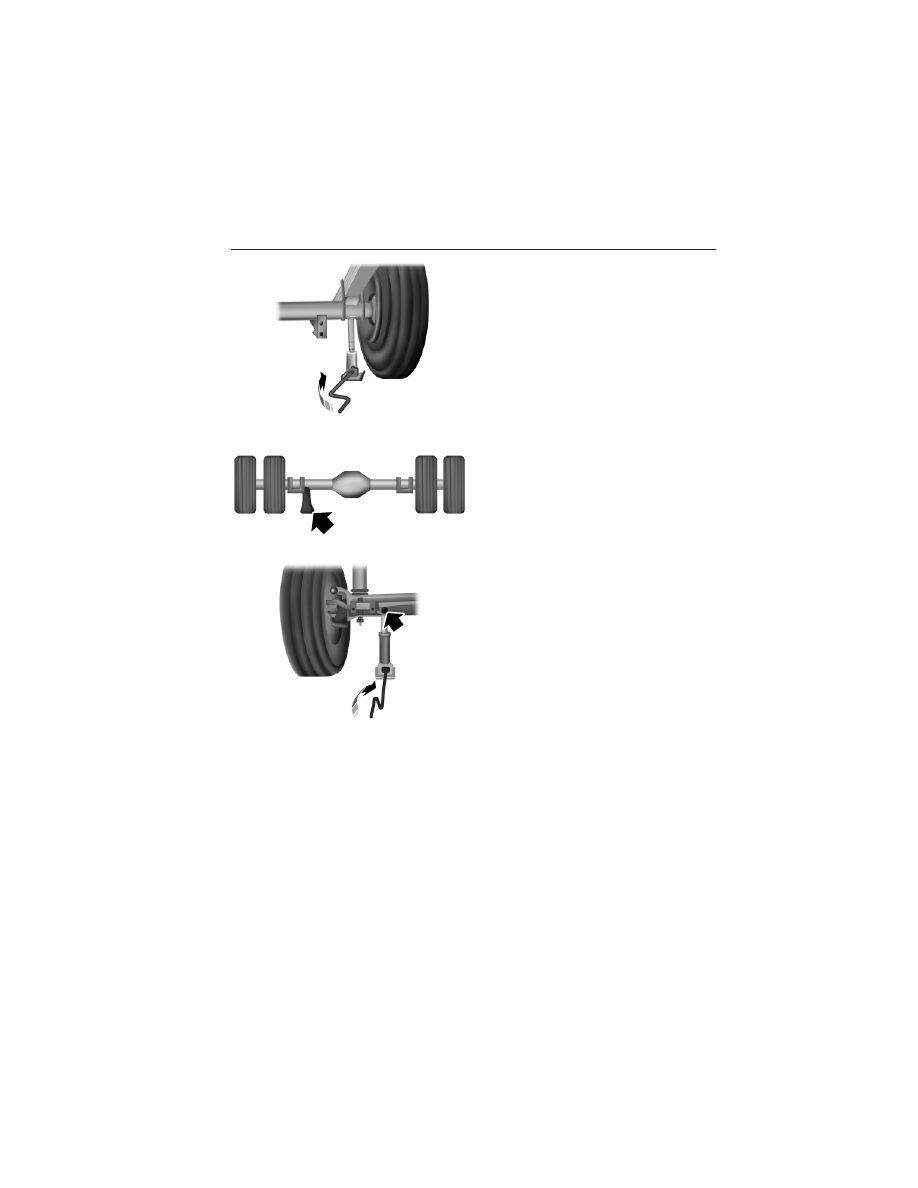

Puntos de ubicación del gato en el
eje trasero: todos los modelos
excepto el E-350 de doble rueda
trasera y el E-450

Puntos de ubicación del gato en el
eje trasero: E-350 doble rueda
trasera y el E-450

Puntos de apoyo del gato del eje
delantero:

Nota: no coloque el gato debajo o
sobre el varillaje de la dirección.

Coloque el gato debajo del pasador
en la superficie delantera del eje
delantero.

3. Levante el gato hasta que la
rueda esté completamente separada
del piso. Si su vehículo está

equipado con un gato tipo tornillo, gire la manija del gato hacia la
derecha o si está equipado con un gato hidráulico, bombee el gato.

4. Quite las tuercas de seguridad con la llave de tuercas de seguridad.

5. Reemplace la llanta desinflada por la llanta de refacción.

Si su vehículo tiene ruedas traseras únicas, enrosque las tuercas de
seguridad en los pernos con la cara biselada hacia la rueda.

Si su vehículo tiene las ruedas traseras dobles, enrosque las tuercas de
seguridad giratorias de dos elementos en los pernos con el reborde
orientado hacia la rueda.
