Ford C-MAX Hybrid / Energi (2017). Manuel - partie 79

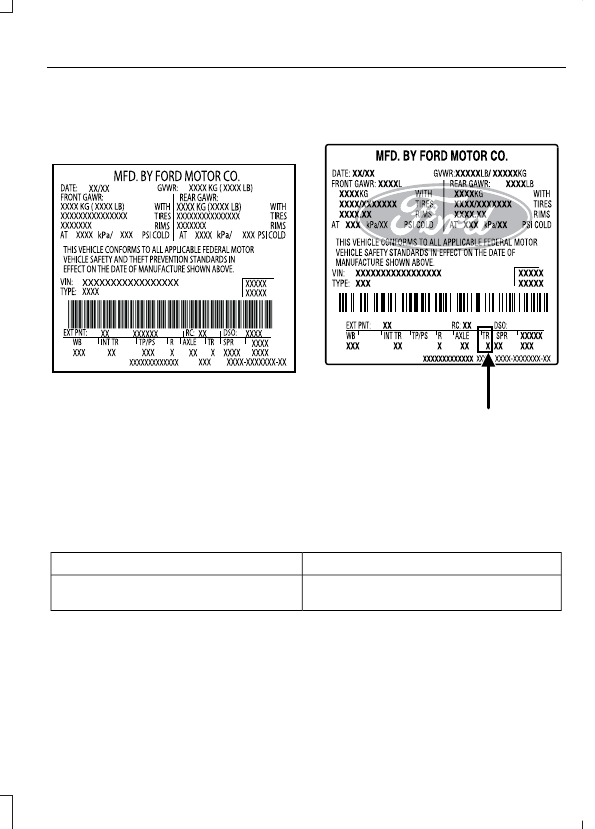

ÉTIQUETTE
D'HOMOLOGATION DU
VÉHICULE

E167469

Les règlements de la National Highway
Traffic Safety Administration exigent
qu'une étiquette d'homologation de
sécurité soit apposée sur le véhicule et
précisent également l’emplacement prévu
pour cette étiquette. L'étiquette
d'homologation de sécurité doit être
apposée sur le montant de la charnière de
porte, le montant du loquet de porte ou le
rebord de la porte près du loquet de la
porte, à côté du siège du conducteur.

DÉSIGNATION DU CODE DE
BOÎTE DE VITESSES

E142806

Le code de la boîte de vitesses est inscrit
sur l'étiquette d'homologation de sécurité
du véhicule. Le tableau suivant indique le
code de la boîte de vitesses et la
description de la boîte de vitesses.

Code

Description

J

Boîte de vitesses électronique à variation

continue (HF35 eCVT)

CAPACITÉS ET SPÉCIFICATIONS

Contenances

AVERTISSEMENT

Le circuit de frigorigène de climatisation contient du frigorigène sous haute pression.
Seul du personnel qualifié est habilité à intervenir sur le circuit de frigorigène de
climatisation. L'ouverture du circuit de frigorigène de climatisation peut causer des

blessures corporelles.

Contenance

Élément

4,3 L (4,5 pte)

Huile moteur

7,8 L (8,2 pte)

Liquide de refroidissement

8,3 L (8,8 pte)

Liquide de refroidissement du moteur
(véhicules modèle Energi)

1 L (1,1 pte)

Liquide de refroidissement du contrôleur
de système de convertisseur

Entre les repères MIN et MAX sur le réservoir

de liquide de frein

Liquide de frein

4,5 L (4,8 pte)

Huile de boîte de vitesses automatique*

Remplir au besoin

Liquide lave-glace

53 L (14 gal)

Réservoir de carburant

0,74 kg (1,63 lb)

Frigorigène de climatisation

153,8 ml (5,2 fl oz)

Huile pour compresseur de frigorigène de
climatisation

*Contenance approximative à vide. La quantité réelle peut varier lors des vidanges.

Spécifications

Produits

Spécification

Nom

WSS-M2C947-A

Huile moteur :
Huile moteur semi-synthétique SAE 0W-20 Motorcraft®
XO-0W20-QSP

WSS-M97B44-D2

Liquide de refroidissement moteur (É.-U.) :
Antigel/liquide de refroidissement prédilué de couleur
orange Motorcraft®
VC-3DIL-B

WSS-M97B44-D2

Liquide de refroidissement (Canada) :
Antigel/liquide de refroidissement prédilué de couleur
orange Motorcraft®
CVC-3DIL-B

WSS-M6C65-A2

Liquide de frein :
Liquide de frein hautes performances pour véhicules
automobiles DOT 4 à basse viscosité (LV) Motorcraft®
PM-20

WSS-M2C938-A

Huile pour boîte de vitesses automatique (É.-U.) :

MERCON LV

Huile pour boîte de vitesses automatique MERCON LV
Motorcraft®
XT-10-QLVC

WSS-M2C938-A

Huile pour boîte de vitesses automatique (Canada) :

MERCON LV

Huile pour boîte de vitesses automatique MERCON LV
Motorcraft®
CXT-10-LV12

WSS-M14P19-A

Liquide lave-glace (É.-U.) :
Concentré de lave-glace de première qualité Motorcraft®
avec agent amérisant
ZC-32-B2

WSS-M14P19-A

Liquide lave-glace (Canada) :
Liquide lave-glace de haute qualité Motorcraft®
CXC-37-(A, B, D, F)

WSH-M17B19-A

Frigorigène de climatisation (É.-U.) :
Frigorigène R-134a Motorcraft®
YN-19

WSH-M17B19-A

Frigorigène de climatisation (Canada) :
Frigorigène R-134a Motorcraft®
CYN-16-R

Spécification

Nom

—

Huile pour compresseur de frigorigène de climatisation :
Huile pour compresseur frigorifique de climatisation pour
moteurs électriques de Motorcraft®
YN-32

ESB-M1C93-B

Graisse multiusage :
Graisse multiusage en aérosol Motorcraft®
XL-5

--

Barillets de serrure (É.-U.) :
Lubrifiant pour serrure et liquide dégrippant
XL-1

--

Barillets de serrure (Canada) :
Liquide dégrippant
CXC-51-A

Si vous utilisez une huile et des liquides
non conformes aux spécifications et
viscosités prescrites, cela peut entraîner :
•

Des dommages aux composants non
couverts par la garantie du véhicule.

•

Des durées de lancement du moteur
plus longues.

•

Des niveaux d'émissions accrus.

•

Un rendement réduit du moteur.

•

Une augmentation de la
consommation de carburant.

•

Une diminution de l'efficacité des
freins.

Pour votre véhicule, nous recommandons
l'utilisation d'huile moteur Motorcraft. En
cas d'indisponibilité de l'huile Motorcraft,
utilisez une huile moteur dont la viscosité
recommandée est conforme aux exigences
API SN et qui porte la marque de
certification API pour moteurs à essence.
N'utilisez pas d'huiles de catégorie API SN
à moins que la marque de certification API
figure également sur l'étiquette.

E142732

Une huile portant ce symbole est conforme
aux normes en vigueur relatives aux
moteurs, aux systèmes antipollution, ainsi
qu'aux exigences de consommation de
carburant du Comité international de
normalisation et d'homologation des
lubrifiants (ILSAC).

N'utilisez pas des additifs supplémentaires
dans l'huile moteur, car ils sont inutiles et
peuvent causer au moteur des dommages
qui pourraient ne pas être couverts par la
garantie de votre véhicule.
