Nota :

Si vous touchez l'ampoule par

inadvertance, essuyez-la avec un chiffon
imbibé d'alcool dénaturé avant de l'utiliser.

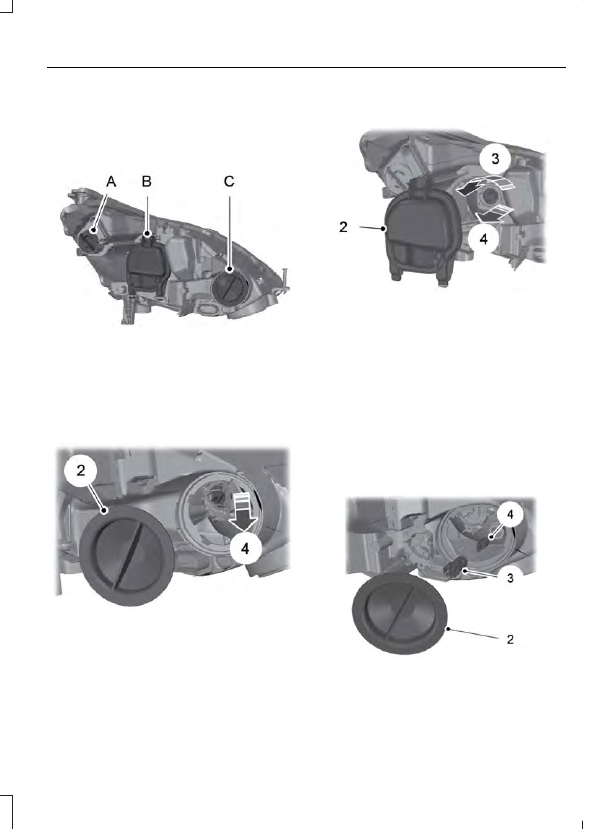

Emplacement des ampoules de
phares :

E162549

Clignotant.

A

Feu de croisement.

B

Feu de route.

C

Remplacement d'ampoule de feu de
route :

E162550

1.

Déposez le boîtier de phare.

2. Déposez le capuchon.

3. Débranchez le connecteur.

4. Retirez l'ampoule du boîtier de phare

en la tournant dans le sens contraire
des aiguilles d'une montre, puis tirez-la
directement vers l'extérieur.

Remplacement d'ampoule de feu de
croisement :

E162551

1.

Déposez le boîtier de phare.

2. Déposez le capuchon.

3. Débranchez le connecteur.

4. Retirez l'ampoule du boîtier de phare

en la tournant dans le sens contraire
des aiguilles d'une montre, puis tirez-la
directement vers l'extérieur.

Posez les nouvelles ampoules en
procédant dans l'ordre inverse de la
dépose.

Remplacement des feux de position
latéraux :

E162552

1.

Déposez le boîtier de phare.

2. Déposez le capuchon.

3. Déposez la douille.

4. Déposez l'ampoule du boîtier de phare.

Posez la nouvelle ampoule en procédant
dans l'ordre inverse de la dépose.

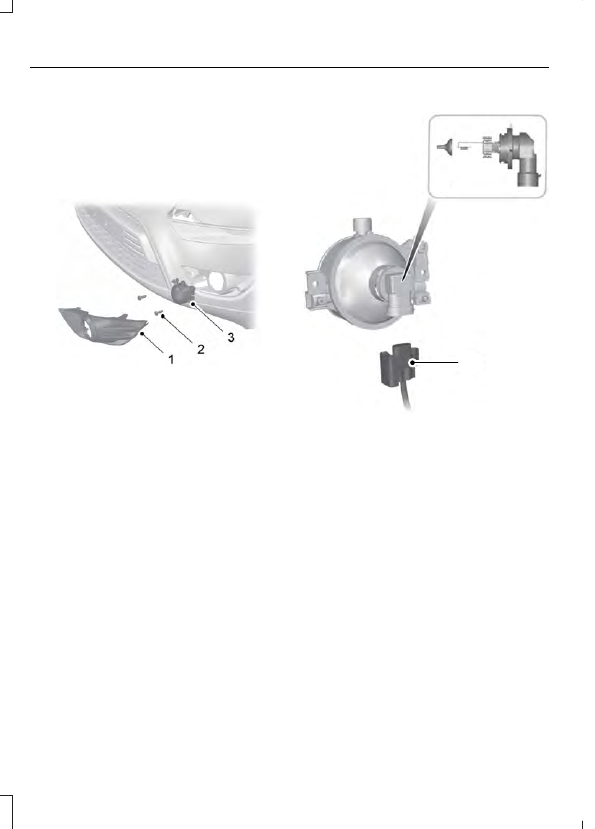

Remplacement des ampoules des
feux antibrouillard, feux de
stationnement et clignotants

E162553

Nota :

Il n'est pas possible de séparer

l'ampoule d'antibrouillard de la douille.

1.

Déposez le cache d'antibrouillard.

2. Déposez les 2 vis.

3. Retirez le bloc optique.

4

5

E162554

4. Débranchez le connecteur.

5. Tournez la douille dans le sens inverse

des aiguilles d'une montre pour la
déposer.

6. Posez la nouvelle ampoule en

procédant dans l'ordre inverse de la
dépose.

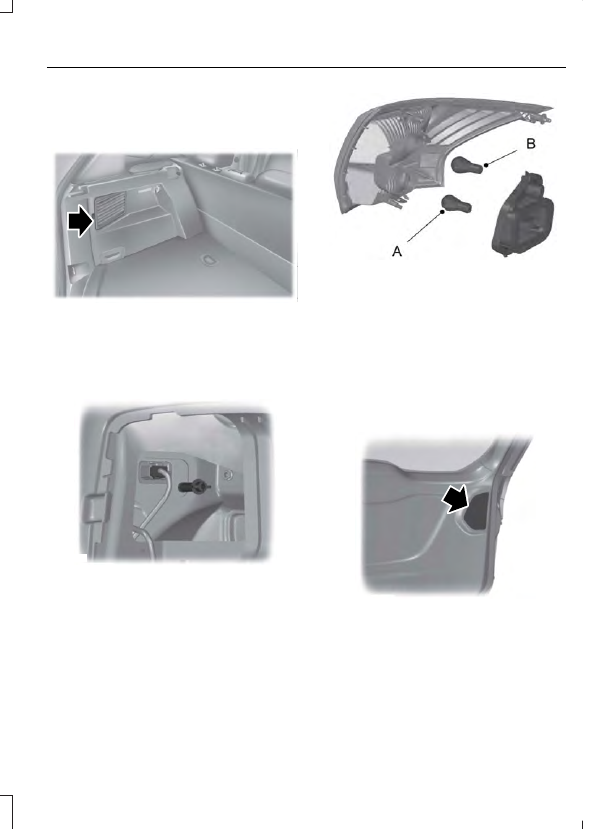

Remplacement des ampoules des
feux arrière, feux stop et
clignotants

E162555

1.

Assurez-vous que le commutateur des
phares se trouve en position arrêt.

2. Ouvrez le hayon.

3. Déposez le couvercle du panneau de

garnissage.

E162556

4. Débranchez le connecteur.

5. Déposez l'écrou à oreilles.

6. Tirez doucement le bloc optique hors

du véhicule.

E162557

7.

Déposez la douille.

8. Poussez doucement l'ampoule dans

la douille, puis tournez-la dans le sens
inverse des aiguilles d'une montre pour
la retirer. (A) Feu arrière et feu stop. (B)
Clignotant.

Posez la nouvelle ampoule en procédant
dans l'ordre inverse de la dépose.

Replacement des ampoules des
feux de recul et feux arrière

E162558

1.

Assurez-vous que le commutateur
d'éclairage se trouve en position arrêt.

2. Ouvrez le hayon.

3. Déposez le couvercle du panneau de

garnissage.

E162559

4. Déposez l'écrou à oreilles.

5. Tirez doucement le bloc optique hors

du véhicule.

E162560

6. Débranchez le connecteur.
7.

Déposez la douille.

8. Poussez doucement l'ampoule dans

la douille, tournez-la dans le sens
inverse des aiguilles d'une montre et
déposez-la. (A) Feu de recul. (B) Feu
arrière.

9. Posez la nouvelle ampoule en

procédant dans l'ordre inverse de la
dépose.

Remplacement de l'ampoule
d'éclairage de la plaque
d'immatriculation

3

2

1

E72789

1.

Dégagez soigneusement l'agrafe à
ressort.

2. Retirez le bloc optique.

3. Retirez l'ampoule.

Procédez dans l'ordre inverse de la dépose
pour reposer l'ampoule.

Remplacement des ampoules de
troisième feu stop

E162562

1.

Ouvrez le hayon.

2. Détachez les agrafes au-dessus du

côté intérieur de la lunette arrière.
