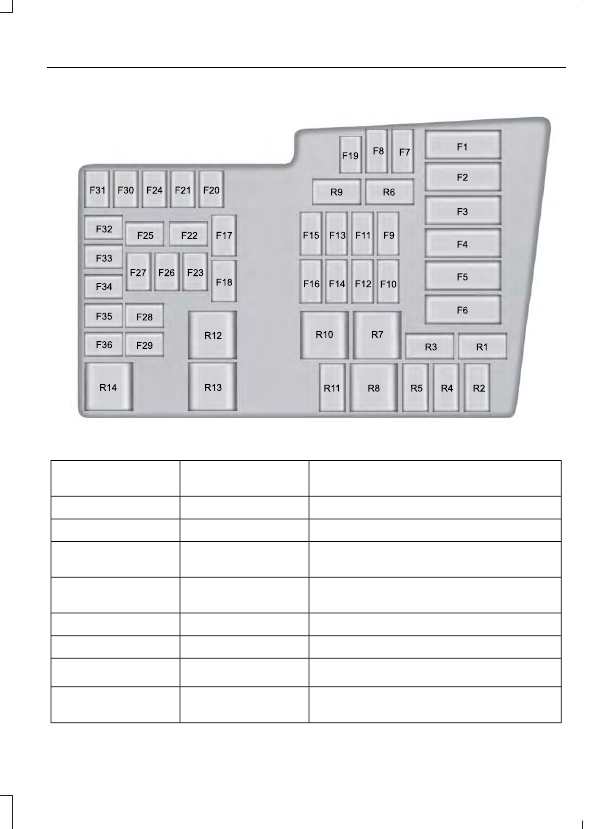

E162196

Composants protégés

Calibre du fusible

Numéro de fusible ou

relais

Module de ventilateur de refroidissement

50 A Midi

F1

Pompe à eau électrique

50 A Midi

F2

Alimentation module de commande de
carrosserie 1

50 A Midi

F3

Alimentation module de commande de
carrosserie 2

50 A Midi

F4

Non utilisé.

—

F5

Non utilisé.

—

F6

Pompe de freinage antiblocage.

40A

1

F7

Soupape du système de freinage antiblo-
cage

30A

1

F8

Composants protégés

Calibre du fusible

Numéro de fusible ou

relais

Pompe à dépression

40A

1

F9

Ventilateur d'habitacle

40A

1

F10

Gestion du moteur

30A

1

F11

Non utilisé.

—

F12

Relais du module de commande du groupe
motopropulseur.

25A

1

F13

Essuie-glace de lunette arrière.

20A

1

F14

Alimentation KL30 du module de
commande de carrosserie

30A

1

F15

Alimentation 15 de module de commande
de carrosserie.

20A

1

F16

Non utilisé (réserve).

20A

1

F17

Moteur des essuie-glaces avant.

20A

1

F18

Freins antiblocage.

5A

2

F19

Module du contrôle électronique de stabi-
lité.

Avertisseur sonore.

15A

2

F20

Contacteur de feux stop.

5A

2

F21

Surveillance de la pompe à dépression

5A

2

F22

Module de commande du moteur 15

5A

2

F23

Module de commande du groupe motopro-
pulseur 15
Pompe à huile de boîte de vitesses 15

Bobine de relais.

5A

2

F24

Module de commutateur d'éclairage.

Pompe de refroidissement électronique du
moteur

10A

2

F25

Composants protégés

Calibre du fusible

Numéro de fusible ou

relais

Module de direction assistée à commande
électronique 15

5A

2

F26

Débitmètre d'air massique.

5A

2

F27

Module de commande du groupe motopro-
pulseur.

15A

2

F28

Compresseur de climatisation électronique

10A

2

F29

Élément chauffant à coefficient de
température positif

Module de commande du moteur.

10A

2

F30

Module de commande du groupe motopro-
pulseur.

Non utilisé (réserve).

5A

2

F31

Alimentation véhicule 2.

20A

2

F32

Alimentation véhicule 4.

15A

2

F33

Injecteurs

10A

2

F34

Alimentation véhicule 3.

10A

2

F35

Alimentation véhicule 1.

20A

2

F36

Pompe à dépression

Micro-relais

R1

Avertisseur sonore.

Micro-relais

R2

Commande du groupe motopropulseur
hybride

Micro-relais

R3

Essuie-glace avant

Micro-relais

R4

Pompe à dépression

Micro-relais

R5

Vitesse rapide-lente d'essuie-glaces avant
et arrière

Micro-relais

R6

Non utilisé.

—

R7

Alimentation contact

Relais d'alimentation

R8

Non utilisé.

—

R9

Composants protégés

Calibre du fusible

Numéro de fusible ou

relais

Non utilisé.

—

R10

Non utilisé.

—

R11

Motoventilateur de refroidissement.

Relais d'alimentation

R12

Ventilateur d'habitacle.

Mini-relais

R13

Relais de commande du moteur.

Mini-relais

R14

1

Fusible cartouche.

2

Micro-fusible.

Porte-fusibles de l'habitacle

Le porte-fusibles est situé du côté droit,
sous la boîte à gants. Il se peut que vous
ayez besoin de retirer un panneau de
garniture pour y accéder.
