Fig. 757: Removing Timing Chain Guides
Courtesy of FORD MOTOR CO.

37. Remove the RH exhaust manifold.

38. Remove the nuts.

39. Remove the RH exhaust manifold.

40. Remove the RH exhaust manifold gasket.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup

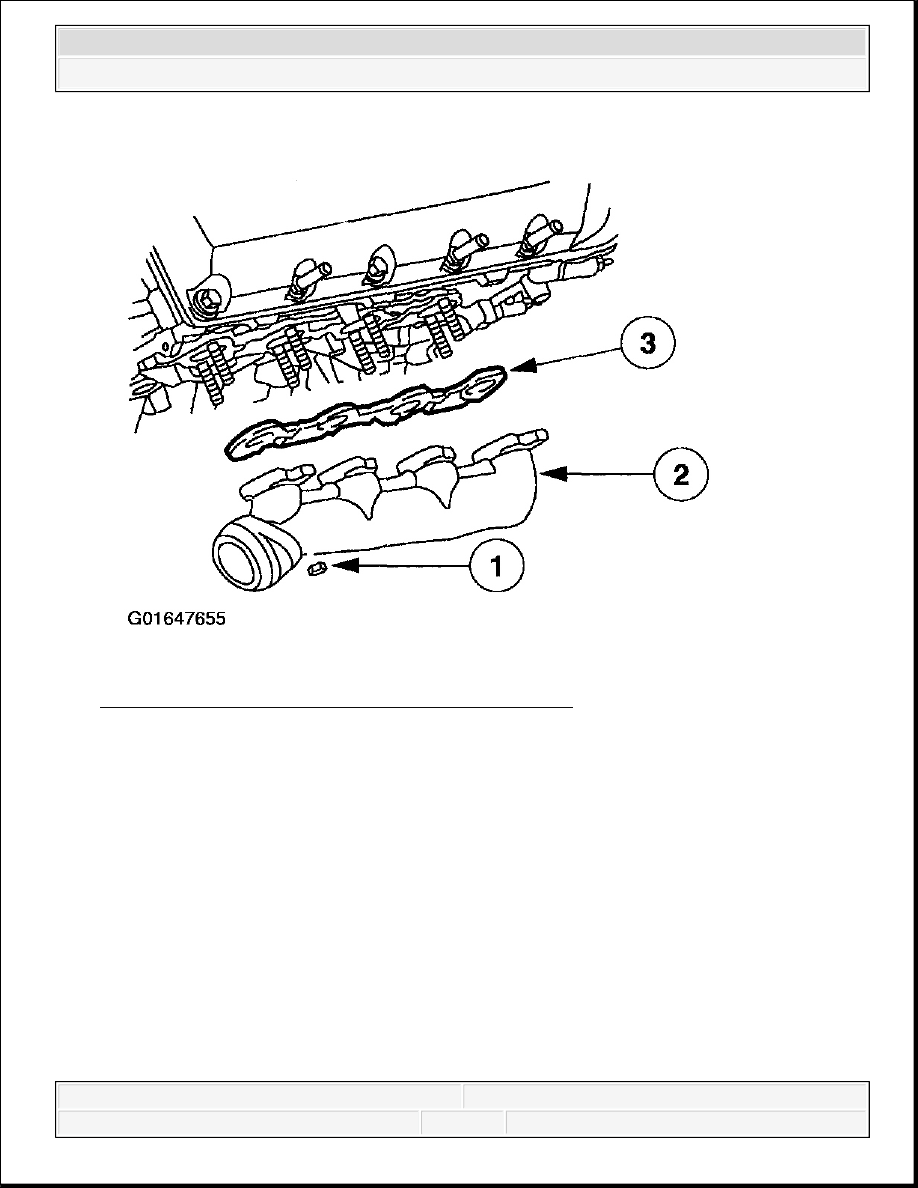

Fig. 758: Removing RH Exhaust Manifold & Gasket
Courtesy of FORD MOTOR CO.

41. Remove the LH exhaust manifold.

42. Remove the nuts.

43. Remove the LH exhaust manifold.

44. Remove the LH exhaust manifold gasket.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup

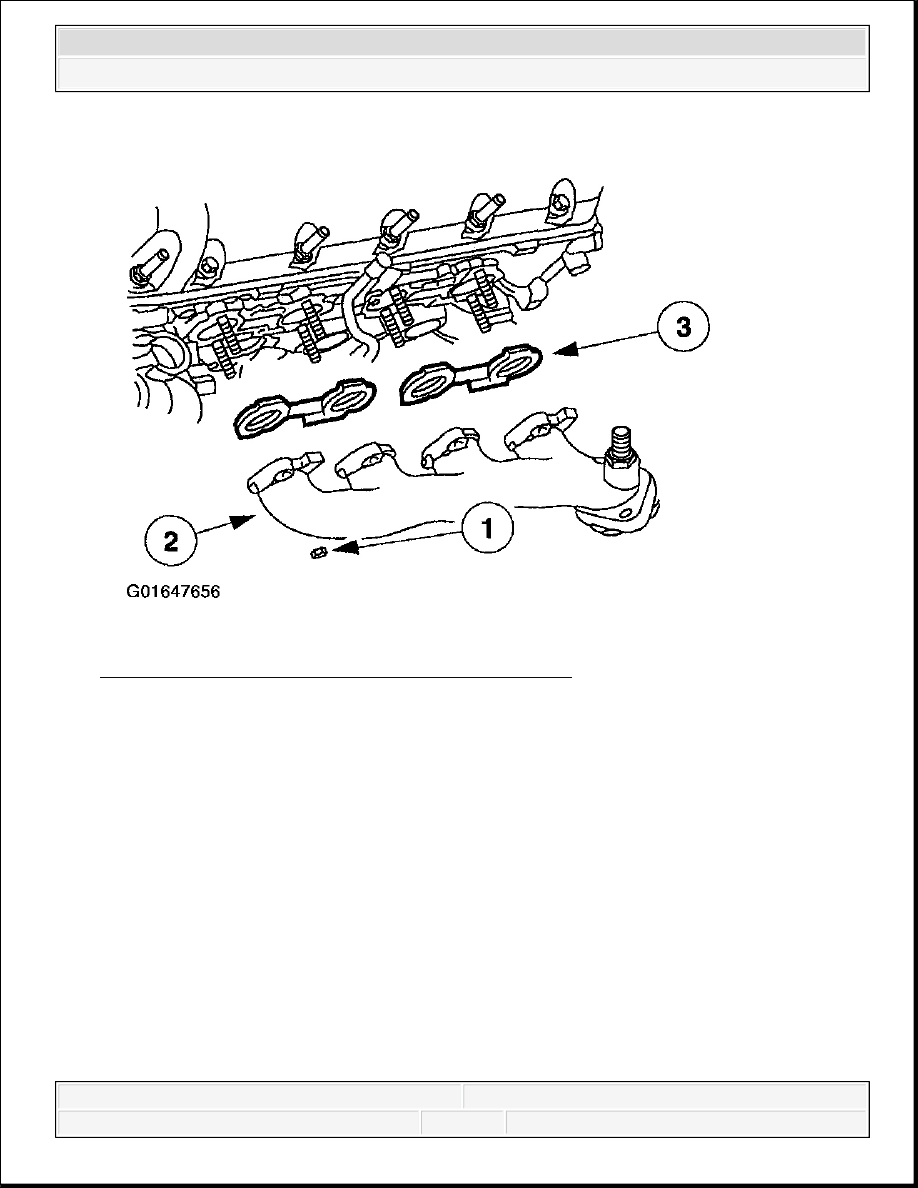

Fig. 759: Removing LH Exhaust Manifold & Gasket
Courtesy of FORD MOTOR CO.

45. Clean and inspect the exhaust manifolds. For additional information, refer to ENGINE

SYSTEM - GENERAL INFORMATION .

46. Remove the bolt and the oil level indicator tube.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup



Fig. 760: Removing Oil Level Indicator Tube
