E161816

1

3

2

3. Отсоедините патрон лампы и

снимите его.

4. Извлеките лампу.

E161793

A

Фонарь заднего хода

1

E113384

1.

Снимите панель отделки и
отсоедините электрический разъем.

E161817

2. Ослабьте гайку-барашек и

осторожно извлеките задний
фонарь.

183

Обслуживание

E163004

4

3. Поверните патрон лампы против

часовой стрелки и снимите его.

4. Извлеките лампу.

Центральный верхний стоп-
сигнал

Примечание: Светодиодная панель не
является обслуживаемым элементом,
при возникновении ее неисправности
необходимо обратиться в дилерский
центр.

Фонарь освещения номерного
знака

3

2

1

E72789

1.

Осторожно освободите пружинный
держатель.

2. Извлеките лампу.

3. Поверните лампу против часовой

стрелки и снимите ее.

Плафон освещения салона

E99452

2

3

1

1.

Аккуратно извлеките лампу.

2. Поверните патрон лампы против

часовой стрелки и снимите его.

3. Извлеките лампу.

Лампы для чтения

E99453

2

3

1

1.

Аккуратно извлеките лампу.

2. Поверните патрон лампы против

часовой стрелки и снимите его.

3. Извлеките лампу.

184

Обслуживание

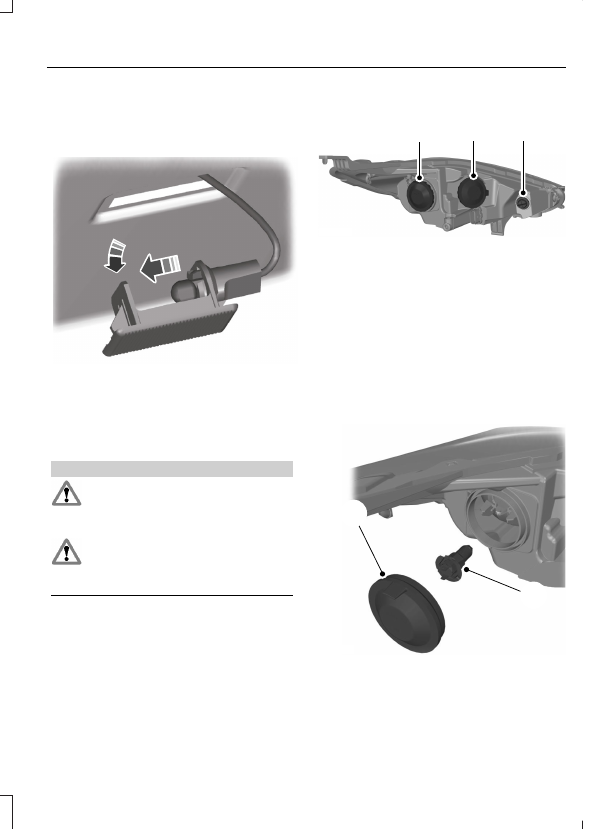

Лампа багажного отделения,
лампа пространства для ног и
лампа задней поднимающейся
двери

E72784

1.

Аккуратно подденьте лампу.

2. Извлеките лампу.

ЗАМЕНА ЛАМП - 5-ДВЕРНЫЙ

ПРЕДУПРЕЖДЕНИЯ

Выключите зажигание и лампы.
Несоблюдение этого
предупреждения может привести

к серьезным травмам.

Перед снятием ламп убедитесь,
что они остыли. Несоблюдение
этого предупреждения может

привести к серьезным травмам.

Примечание: Устанавливайте только
подходящие по техническим
требованиям лампы.

Примечание: Далее приведены
инструкции, описывающие правильное
снятие ламп. Установка производится в
последовательности, обратной снятию,
если нет дополнительных указаний.

Фара головного света

E146870

A

B

C

Фара ближнего света

A

Фара дальнего света и
габаритный огонь

B

Рычаг указателей поворота

C

Примечание: Снимите крышки для
обеспечения доступа к лампам.

Фара ближнего света

1.

Снимите модуль фары.  См. Снятие
фары (стр. 179).

E146803

4

2

2. Снимите крышку.

3. Отсоедините штекерный разъем.

4. Освободите зажим и снимите лампу.

185

Обслуживание

Примечание: Не прикасайтесь к
стеклянной поверхности лампы фары.

Фара дальнего света

1.

Снимите модуль фары.  См. Снятие
фары (стр. 179).

E146804

2

3

2. Снимите крышку.

3. Поверните лампу против часовой

стрелки и снимите ее.

Примечание: Не прикасайтесь к
стеклянной поверхности лампы фары.

Габаритные огни

1.

Снимите модуль фары.  См. Снятие
фары (стр. 179).

E146820

4

2

2. Снимите крышку.

3. Снимите патрон лампы.

4. Извлеките лампу.

Указатель поворота

1.

Снимите модуль фары.  См. Снятие
фары (стр. 179).

E146805

3

2. Поверните патрон лампы против

часовой стрелки и снимите его.

186

Обслуживание
